二极管

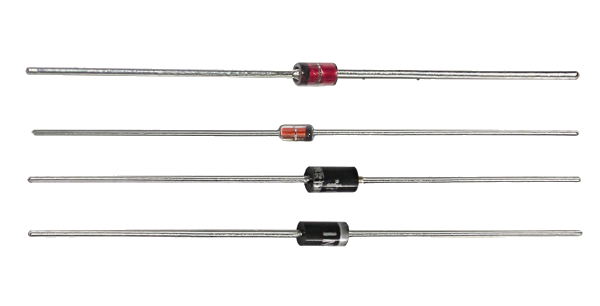

以硅（或锗）作为基板，将掺杂了磷和砷的Negative 型半导体（电子不足，空穴较多）和掺杂了硼和镓的Positive 型半导体（电子多余）结合在一起，就称为二极管（PN 结）。 二极管具有单向导电性（单向导通），因此具备整流作用，即让电流只朝一个方向运动。 |
|
|
|
|
|
三极管

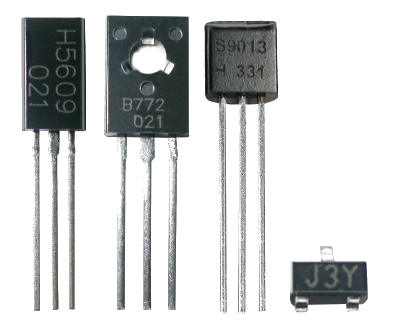

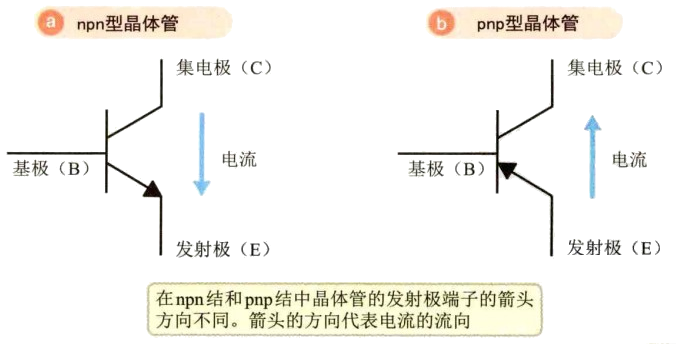

三极管也称为双极性晶体管，全称叫做双极性结型晶体管，缩写为BJT，因为种具有三个终端，所以俗称为三极管。将P 型、N 型半导体做成三明治状从而形成NPN 结与PNP 结，中间的那层称为基级Base，两侧的称为发射级Emitter或集电极Collector，即三极管，也称为双极性结型晶体管。 三极管具有如下 3 种工作状态： 1、截止状态：当发射极电压小于PN 结导通电压，基极电流为零，集电极和发射极的电流都为零，此时三极管失去了电流放大作用，集电极和发射极之间相当于开关的断开状态。 2、放大状态：当发射极电压大于PN 结导通电压，并处于某一恰当值时，三极管发射结正向偏置，集电结反向偏置，此时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用（放大倍数 β=ΔIc/ΔIb）。 3、饱和导通：当发射极电压大于PN 结导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某个确定值的附近不再变化，此时三极管失去电流放大作用，集电极与发射极之间电压很小，相当于开关的导通状态。 |
|
|
|
|
|
三极管
三极管也称为双极性晶体管，全称叫做双极性结型晶体管，缩写为BJT，因为种具有三个终端，所以俗称为三极管。将P 型、N 型半导体做成三明治状从而形成NPN 结与PNP 结，中间的那层称为基级Base，两侧的称为发射级Emitter或集电极Collector，即三极管，也称为双极性结型晶体管。 三极管具有如下 3 种工作状态： 1、截止状态：当发射极电压小于PN 结导通电压，基极电流为零，集电极和发射极的电流都为零，此时三极管失去了电流放大作用，集电极和发射极之间相当于开关的断开状态。 2、放大状态：当发射极电压大于PN 结导通电压，并处于某一恰当值时，三极管发射结正向偏置，集电结反向偏置，此时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用（放大倍数 β=ΔIc/ΔIb）。 3、饱和导通：当发射极电压大于PN 结导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某个确定值的附近不再变化，此时三极管失去电流放大作用，集电极与发射极之间电压很小，相当于开关的导通状态。 |
|
|
|
|
|
场效应管
场效应管（缩写：FET）是一种通过电场效应控制电流的电子元件，也称为单极性晶体管。它依靠电场去控制导电沟道形状，能够控制半导体材料中某种类型载流子的沟道导电性。主要分为结型场效应管（junction FET，简称 JFET）和金属-氧化物半导体场效应管（metal-oxide semiconductor FET，简称 MOS-FET）两种类型，可应用于放大、阻抗变换、可变电阻、电子开关。 场效应管是电压控制元件，栅极基本不获取电流；而普通晶体管是电流控制元件，基极必须获取一定电流。 |
|
|
|
|
|
绝缘栅双极晶体管

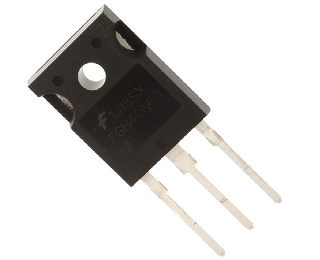

绝缘栅双极晶体管（缩写：IGBT），由三极管 BJT 和场效应管 MOS 组成，是一种使用电压驱动的功率半导体器件，具有自关断特性，即功能类似于一个非通即断的开关。IGBT 不能放大电压，导通时可视为导线，断开时可视为开路。 三极管导通电阻小，但是驱动电流大；场效应管导通电阻大，但是驱动电流小；IGBT 则结合两者优点，不仅驱动电流小，导通电阻也较低。IGBT 是能源转换与传输的核心器件，主要用于电动车辆、铁路动车组的交流电机输出控制。采用 IGBT 进行功率转换，可以提高用电效率和质量，更加高效节能。 IGBT 和 MOSFET 都是目前半导工业比较主流的两款功率器件。 |
|
|
|
|
