采用数字输入D类音频放大器的高性能立体声音频子系统

2019-1-3 13:56:58 3331 qfn 接口

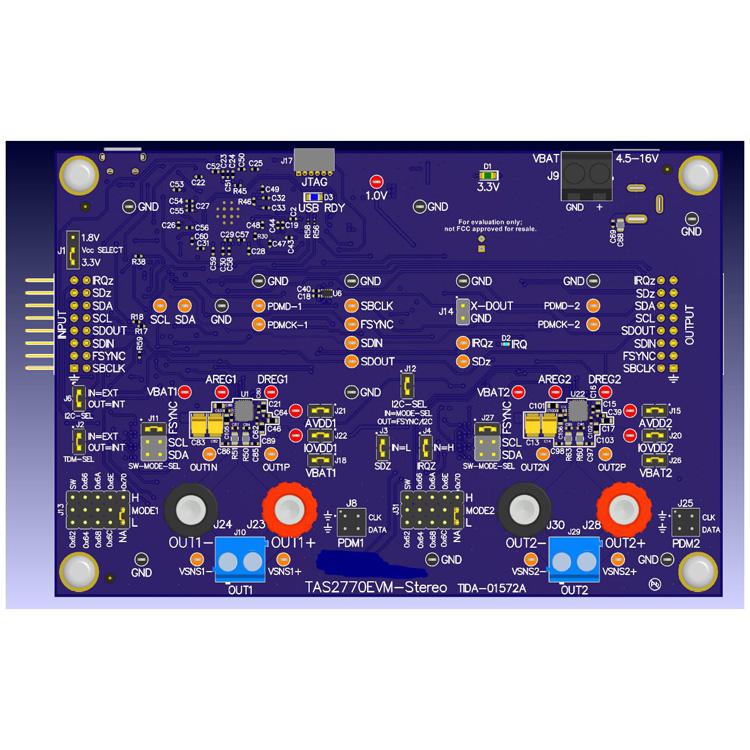

0 描述此参考设计可提供用于 PC 应用的高性能立体声音频子系统。它由电压范围为 4.5V 至 16V 的单电源供电并采用 TAS2770，该器件是一款数字输入 D 类音频放大器，可提供出色的噪声和失真性能并采用 WCSP 和 QFN 封装。该设计还包含两个低压降固定电压稳压器，即 TL760M33 和 TPS73618，它们分别生成必需的 3.3V 和 1.8V 系统电源轨。该参考设计的多功能数字输入接口允许使用各种输入格式，同时针对电压和电流感应、电源电压 (VBAT) 和温度提供输出数据。该参考设计还包含多路复用功能，允许将多个输入源用作数字输入。此外，TAS2770 还包含一个自动增益控制器，该控制器能够根据需要跟踪 VBAT 以限制输出电压。该功能可帮助延长电池供电应用（如笔记本电脑和平板电脑）的电池寿命并防止系统级欠压。可以在多个 TAS2770 器件上配置芯片间限制器校准，以协调使用共享数字输出的限制器活动。这将确保整个系统始终保持类似的增益水平，以提供最佳的聆听体验。主要特色立体声或单声道评估模式 USB 输入 IV 检测评估模式可连接 TAS2559YZEVM 以评估扬声器保护功能可访问 TAS2770 插件 PurePath Console 3 0 Schematic/Block Diagram.pdf 633.94 KB , 下载次数: 5 物料清单.pdf 74.16 KB , 下载次数: 2 用户指南.pdf 3.96 MB , 下载次数: 2 层图（或 PCB 布局）.pdf 2.7 MB , 下载次数: 2 组装图.pdf 469.04 KB , 下载次数: 2 CAD 文件.zip 2.87 MB , 下载次数: 3 光绘文件.zip 1.61 MB , 下载次数: 2
