基于超声波流量变送器的低功耗计量解决方案

2019-1-3 13:53:57 3408 超声波变送器

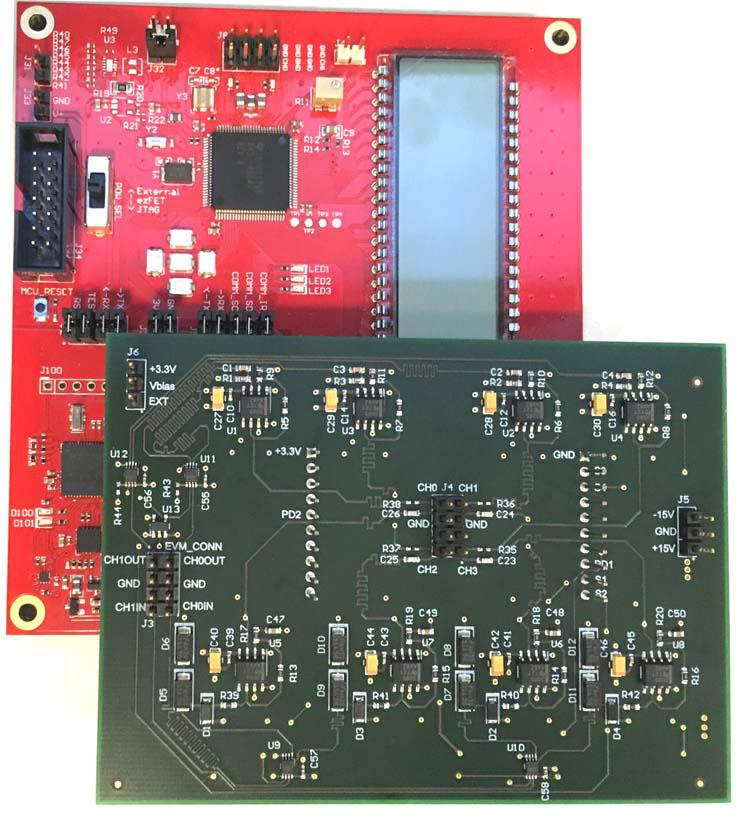

0 描述该参考设计采用能够测量加工工业中使用的大型管道中水流量的超声波流量变送器。该参考设计可驱动四个脉冲最高为 2MHz、±12V 的不同的压电传感器，并且能够将其发出的超声波信号放大高达 50dB。该参考设计利用 MSP430FR6047 微控制器 (MCU) 提供集成的超声波感应解决方案 (USS) 模块，该模块支持基于 ADC 的高速信号采集，然后使用集成式低功耗加速器 (LEA) 优化数字信号处理，从而提供高精度、超低功耗的计量解决方案。主要特色能够驱动 4 个压电传感器（2MHz，最高 ±12V）高达 50dB 增益基于高速 ADC 的信号采集高精度：50ps ZFD 0 Schematic/Block Diagram.pdf 335.17 KB , 下载次数: 12 物料清单.pdf 56.81 KB , 下载次数: 6 层图（或 PCB 布局）.pdf 1.14 MB , 下载次数: 3 组装图.pdf 213.75 KB , 下载次数: 3 CAD 文件.zip 868.93 KB , 下载次数: 2 光绘文件.zip 575.59 KB , 下载次数: 3
