10kW三相3级并网逆变器参考设计包括BOM及层图

2018-10-29 10:23:06 6300 逆变器 MOSFET 滤波器

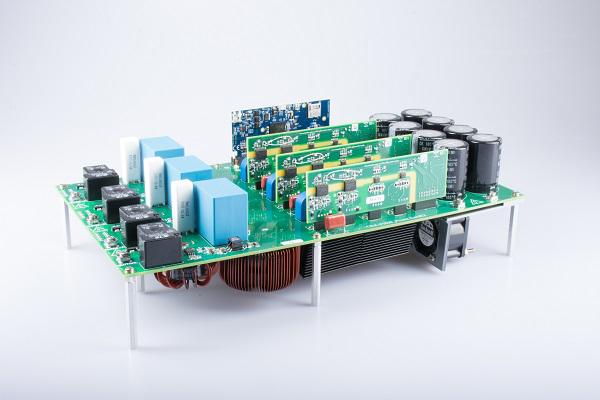

0 描述这一经过验证的参考设计概述了如何实现基于 SiC 的三级三相直流/交流并网逆变器级。50kHz 的较高开关频率降低了滤波器设计的磁性元件尺寸，并因此提高了功率密度。通过使用可降低开关损耗的 SiC MOSFET，可确保高达 1000V 的更高直流总线电压和更低的开关损耗，实现 99% 的峰值效率。此设计可配置为两级或三级逆变器。主要特色额定标称输入电压/最大输入电压：800V/1000VDC 在 400VAC 50/60Hz 并网连接时的最大输出功率为 10kW/10KVA 工作功率因数范围为 0.7 滞后至 0.7 超前基于高压 (1200V) SiCMosFET 的全桥逆变器，峰值效率高达 99% 满载时的输出电流 THD 小于 2% 使用 AMC1301 进行隔离式电流检测，从而实现负载电流监测用于驱动高压 SiC MOSFET 并具有增强型隔离功能的隔离式驱动器 ISO5852S，以及用于驱动中间 Si IGBT 的 UCC5320S 0 Schematic/Block Diagram.zip 949.29 KB , 下载次数: 110 物料清单.zip 118.59 KB , 下载次数: 79 层图（或 PCB 布局）.zip 2.65 MB , 下载次数: 82 组装图.zip 522.31 KB , 下载次数: 64 CAD 文件.zip 10.68 MB , 下载次数: 111 光绘文件.zip 861.77 KB , 下载次数: 60
