MPSoC可扩展集成电源参考设计包括BOM及框图

2018-10-25 16:06:36 2414 MPSoC Zynq 存储器

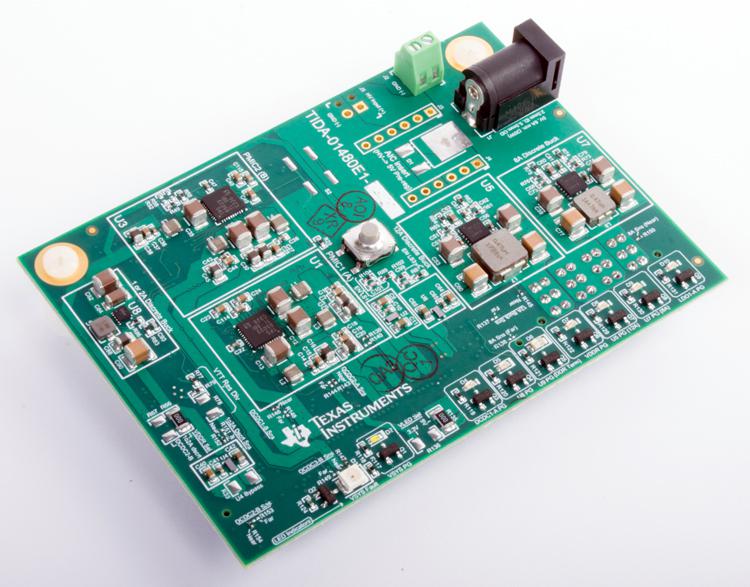

0 描述 tiDA-01480 参考设计是一种可扩展的电源设计，旨在为 Xilinx Zynq UltraScale+ (ZU+) 系列 MPSoC 器件供电。此设计接收来自标准直流电源的电力，并通过明确的 Samtec 插座端子板连接方式为 Xilinx 芯片组和 DDR 存储器的所有电源轨供电。此设计具有可扩展性，能够支持整个 ZU+ 系列的器件：从最基础的具有双核 ARM® Cortex™-A53 应用处理器和双核 ARM® Cortex™-R5 实时处理器的 ZU2CG (...) 主要特色 17 个可通过硬件配置的电源轨轻松更改硬件中的任何输出电压只需 1 个输入电压是适用于以下 Xilinx 产品的理想电源：Zynq Ultrascale_ MPSoC（ZU2CG、ZU3CG、ZU4CG、ZU5CG、ZU2EG、ZU3EG、ZU4EG、ZU5EG、ZU4EV、ZU5EV）小型 3.5" x 2.5" PCB，适合作为原型设计工具使用 0 Schematic/Block Diagram.zip 21.28 MB , 下载次数: 11 物料清单.zip 354.88 KB , 下载次数: 6 组装图.zip 2.49 MB , 下载次数: 14 CAD 文件.zip 6.89 MB , 下载次数: 17 光绘文件.zip 2.48 MB , 下载次数: 12
