【M-K1HSE开发板免费体验】相关源码之阅读和分析1-使用XComponent + Vsync 实现自定义动画

介绍

XComponent 提供了应用在 native 侧调用 OpenGLES 图形接口的能力，本文主要介绍如何配合 Vsync 事件，完成自定义动画。在这种实现方式下，自定义动画的绘制不在 UI 主线程中完成，即使主线程卡顿，动画效果也不会受影响。

XComponent 的核心功能

• OpenGL ES 接口调用 ：
  提供在应用 **Native 层（C/C++） **直接调用 OpenGL ES 图形接口的能力，绕过上层 UI 框架（如 ArkUI），实现高性能图形渲染（如 3D 图形、特效、游戏等）。
  脱离 UI 主线程：
  图形渲染在独立线程中执行，与 UI 主线程解耦，避免主线程卡顿影响图形性能。

2. 配合 Vsync 事件的动画实现

• Vsync（垂直同步） ：
  显示系统的硬件信号，指示屏幕刷新的时间点（通常 60Hz/120Hz）。XComponent 监听 Vsync 事件，确保动画帧率与屏幕刷新率同步，避免画面撕裂或卡顿。
• 自定义动画流程 ：
  1. Native 层绘制 ：通过 OpenGL ES 在 XComponent 的独立线程中渲染每一帧动画。
  2. Vsync 驱动 ：收到 Vsync 信号后提交新帧到屏幕，保证流畅性。
  3. 主线程无关 ：即使主线程因复杂布局或逻辑阻塞，动画仍能持续流畅运行。

先看看这个项目：

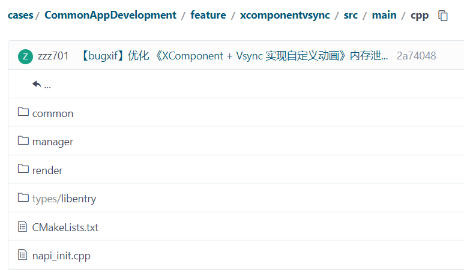

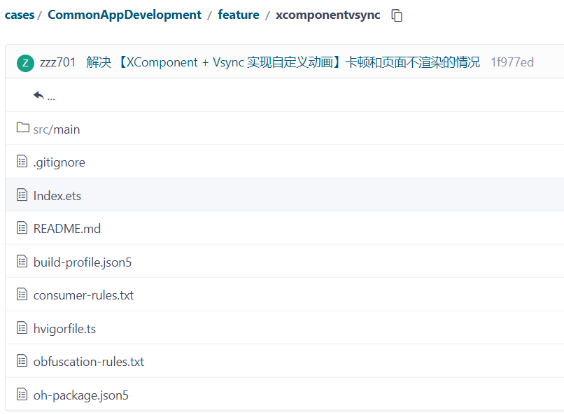

这是这个项目的结构，文件。
这是一个非常典型的华为鸿蒙 (HarmonyOS) / OpenHarmony 原生应用 (Native App) 项目，它利用了 ArkUI 的 XComponent 组件 和 NAPI (Native API) 框架来实现高性能的自定义绘制。

结合您提供的文件结构截图和 CMakeLists.txt 内容，我们可以非常清晰地梳理出这个项目的实现流程、执行环境和核心逻辑。

一、 项目概述与目标

从项目名称 xcomponentvsync 和 Commit 信息 “解决【XComponent + Vsync 实现自定义动画】卡顿和页面不渲染的情况” 来看，这个项目的核心目标是：

使用鸿蒙的 XComponent 组件，结合 Native 层的 EGL/OpenGL ES 进行高性能的自定义图形渲染，并通过 Vsync (垂直同步) 信号来驱动动画的刷新，最终解决UI卡顿问题，实现流畅的自定义动画。

这是一种典型的混合编程模式，UI逻辑和上层控制在 ArkTS (ETS) 中完成，而对性能要求极高的图形渲染任务则下沉到 C++ Native 层处理。

二、 文件结构与职责分析

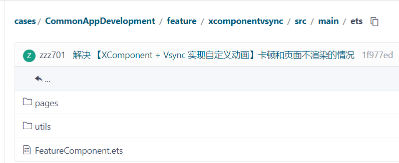

• src/main/ets (ArkTS/JS 前端层)

  • pages: 存放应用的UI页面。这里面应该有一个页面包含了 组件。
  • FeatureComponent.ets: 很可能是对 组件的封装，负责创建组件，获取其渲染上下文对象，并通过 NAPI 调用 C++ 层的功能。

• src/main/cpp (C++ Native 后端层)

  • render: 渲染核心模块。负责所有与 OpenGL ES 相关的操作，如初始化EGL环境、编译着色器(egl_core_shader.cpp)、执行绘图命令(plugin_render.cpp)。
  • manager: 管理模块 (plugin_manager.cpp)。可能是整个 Native 插件的生命周期管理者，负责创建、销毁渲染器等。
  • napi_init.cpp: 入口文件。负责通过 NAPI 将 C++ 函数注册并暴露给 ArkTS/JS 层，是连接前后端的桥梁。
  • CMakeLists.txt: Native 层的构建脚本。

三、 CMakeLists.txt 解读：构建 Native 动态库

CMakeLists.txt 文件是理解 Native 层实现的关键。

• project(XCOMPONENTVSYNC): 定义项目名称。

• add_definitions(-DOHOS_PLATFORM): 定义一个宏，让代码知道当前是为鸿蒙平台编译。

• include_directories(...): 告诉编译器去哪里查找头文件（.h 文件）。

• add_library(entry SHARED ...): 核心指令。

  • entry: 这是要生成的动态库的名称。最终会生成一个 libentry.so 文件。
  • SHARED: 表示生成的是一个共享动态库。
  • ...: 列出了所有需要被编译进这个库的 C++ 源文件。

• find_library(...): 查找系统依赖库。

  • 这些指令告诉 CMake 去鸿蒙的 NDK (Native Development Kit) 中查找一系列预置的系统库，如：
  • EGL, GLESv3: 图形库，用于OpenGL ES渲染。
  • hilog_ndk.z: 鸿蒙的日志库。
  • ace_ndk.z, ace_napi.z: ArkUI (ACE) 引擎的原生接口库，NAPI框架的基础。
  • native_drawing: 鸿蒙原生的2D绘图库。
  • native_vsync: 垂直同步信号库，用于实现流畅动画。
  • uv: libuv，一个跨平台的异步I/O库，通常被 Node.js 和 NAPI 用来处理事件循环。

• target_link_libraries(entry PUBLIC ...): 链接依赖库。

  • 这条指令告诉链接器，在生成 libentry.so 时，需要将上面找到的所有系统库都链接进来。这样 libentry.so 才能调用这些系统库提供的函数。

总结: CMakeLists.txt 的作用就是编译 napi_init.cpp 等几个源文件，并把它们和一堆鸿蒙系统提供的原生库（图形、日志、Vsync等）“捆绑”在一起，最终生成一个名为 libentry.so 的核心动态库。

四、 项目实现流程与执行逻辑

整个项目的执行流程跨越了 ArkTS 和 C++ 两层，通过 NAPI 进行通信。

简而言之，这个项目的逻辑是：
ArkTS 负责“搭台子”（创建 XComponent 控件），然后把“舞台”（渲染表面）交给 C++。C++ 这位“演员”则完全接管了这个舞台，听从 Vsync 这个“节拍器”的指挥，独立地在上面进行高性能的 OpenGL ES 绘图表演，而不会干扰或被 ArkUI 的主UI线程所干扰，从而实现了流畅的自定义动画。

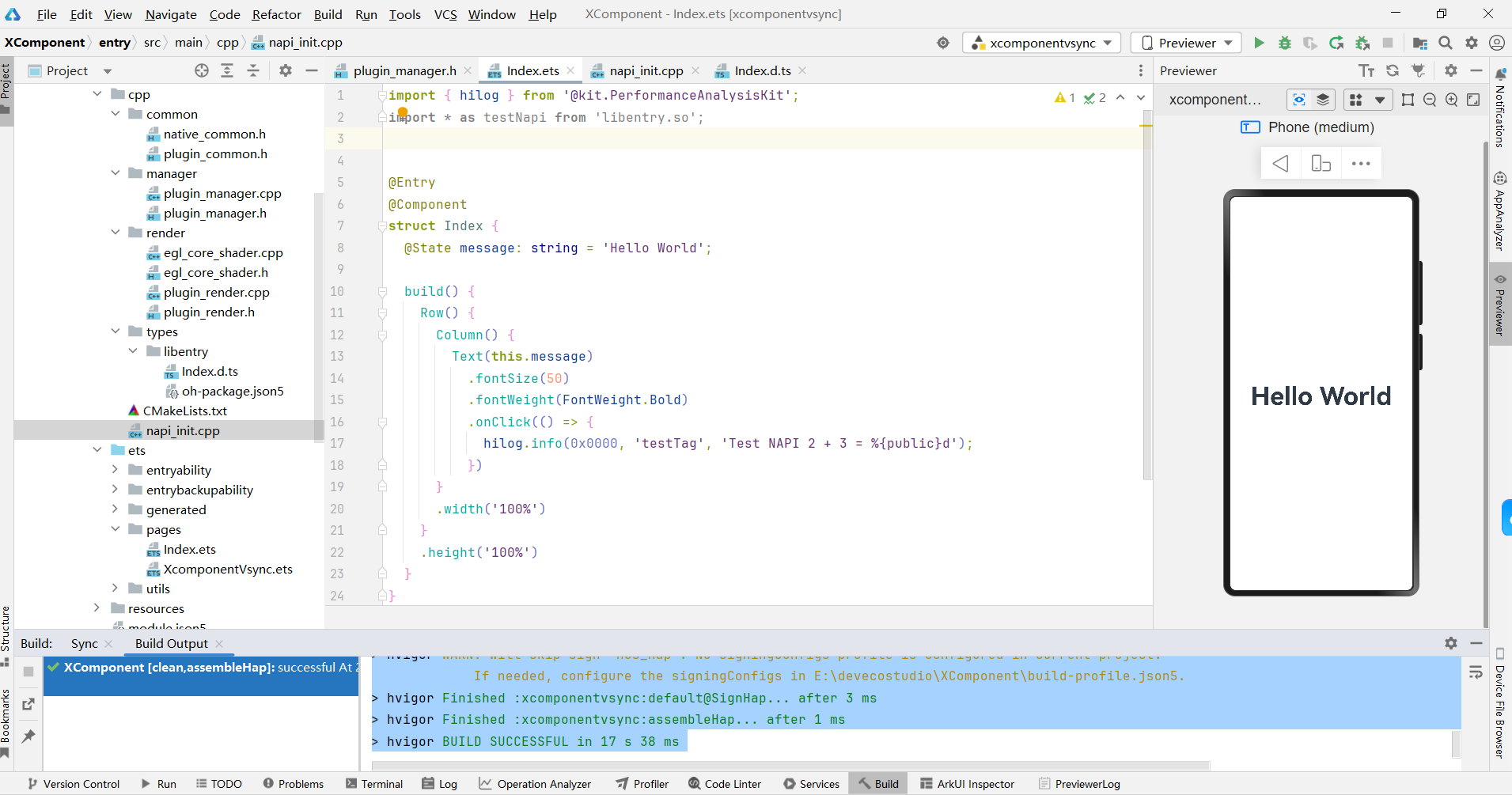

已经可以正确构建https://gitee.com/harmonyos-cases/cases/tree/master/CommonAppDevelopment/feature/xcomponentvsync
这个项目，但是在preview中不能进行预览？
DevEco Studio 的预览器 (Previewer) 是一个专门用于快速渲染 UI 的、轻量级的、运行在你的电脑 (PC) 上的模拟环境。它只能执行和渲染 ArkUI 框架本身的内容，而不能加载和执行 Native (C/C++) 的动态库 (.so 文件)。

技术原因分析：

• 架构不同:

  • 预览器 (PC 端): 运行在你的 Windows/macOS 电脑上，CPU 架构是 x86_64。
  • 目标设备 (手机/平板): 运行在鸿蒙系统上，CPU 架构通常是 ARM64 (aarch64)。
  • 你的 C++ 代码被交叉编译成了 ARM64 架构的 libentry.so。这个 .so 文件在 x86_64 架构的电脑上是无法直接运行的，就像你不能在 Windows 电脑上直接运行一个安卓 APK 里的 ARM 指令一样。

• 环境隔离与安全:

  • 预览器的设计目标是快速、安全地展示 UI 布局和基本交互。它运行在一个沙箱环境中，不会去加载可能包含任意底层代码的 Native 库。
  • 加载 .so 库意味着需要一个完整的鸿蒙 Native 运行时环境，包括 NAPI 引擎、EGL/GLES 图形栈、Vsync 服务等。这些在轻量级的预览器中都是不存在的。

• 功能区分:

  • 预览 (Previewer): 用于 UI 开发。你可以用它来快速查看你的 Text, Button, Column 等组件的样式、布局和简单的 @State 驱动的UI更新。它看到 XComponent 时，可能只会渲染一个占位符方框。
  • 运行 (Run on Emulator/Device): 用于完整功能测试。当你点击 "Run" 按钮时，DevEco Studio 会将完整的 HAP 包（包含了你的 .so 文件）安装到模拟器或真机上。在这个真实的鸿蒙运行环境中，系统加载器会加载你的 HAP，当 ArkTS 代码 import 'libentry.so' 时，系统会找到并加载 libentry.so，你的 C++ 代码才会真正开始执行，NAPI 调用才会生效，OpenGL ES 动画才能被渲染出来。
  • 必须使用模拟器 (Emulator) 或真机 (Physical Device) 来运行和测试你的应用。

这里就不真机演练了。
