MYD-C7Z010/20开发板是由MYC-C7Z010/20核心板加MYB-C7Z010/20底板组成，以Xilinx Zynq-7010/7020作为核心的Zynq-7000开发板，采用了Xilinx最新的基于28nm工艺流程的Zynq-7000 All Programmable SoC平台，默认可选Zynq-7010处理器及Zynq-7020处理器（即Zynq-7010开发板及Zynq-7020开发板），将ARM处理器和 FPGA架构紧密集成，PS单元拥有双核ARM Cortex-A9 MPCore的高性能，低功耗特性，在设计中能更好的满足各种工业需要。主板搭载串口，网口，MMC/SD/SDIO卡接口，ADC接口，CAN等接口， 支持Linux，资料提供包括用户手册，PDF底板原理图，外扩接口驱动，BSP源码包，开发工具等。为开发者提供了完善的软件开发环境，降低产品开发周 期，实现产品快速上市。
图1 MYD-C7Z010/20开发板
MYC-C7Z010/20核心板功能：

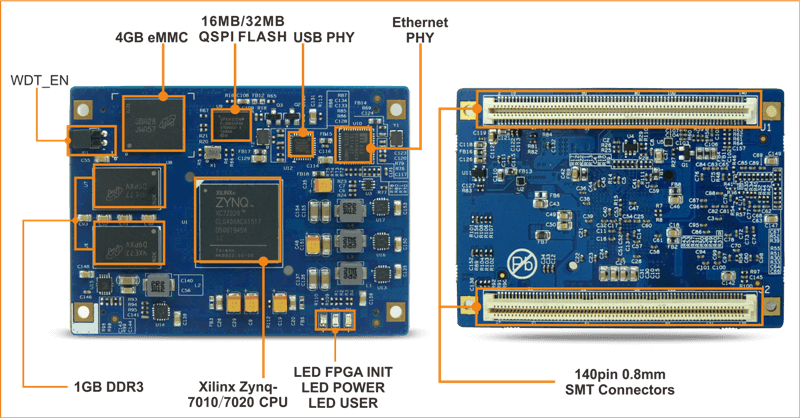

图2 MYC-C7Z010/20核心板功能标识
核心板硬件资源：
| 项目 | 参数 |
| CPU |
处理器系统单元（PS）：
|
| 内存 | 1GB DDR3 SDRAM（512MB*2） |
| Flash |
4GB eMMC QSPI 默认32MB，16MB可选 |
| PHY |
1路10/100/1000M千兆网口PHY 1路USB PHY |
| 看门狗 | 外置看门狗电路 |
| 指示灯 | 一个电源指示灯（蓝色），一个FPGA烧写完成指示（红色）和一个用户指示灯（绿色） |
核心板引出接口信号
| 项目 | 参数 |
| 网口 | 1路千兆网口 |
| USB | 1路USB OTG2.0 |
| 串口 | 2路串口（串口，I2C，CAN在PS会有复用，或通过PL引脚实现） |
| I2C | 2路I2C接口（串口，I2C，CAN在PS会有复用，或通过PL引脚实现） |
| CAN | 2路CAN总线（串口，I2C，CAN在PS会有复用，或通过PL引脚实现） |
| SPI | 2路SPI（通过PL引脚实现） |
| ADC | 1路独立差分ADC，16路ADC从PL引脚引出 |
| SDIO | 1路SDIO，接TF卡 |
产品功能

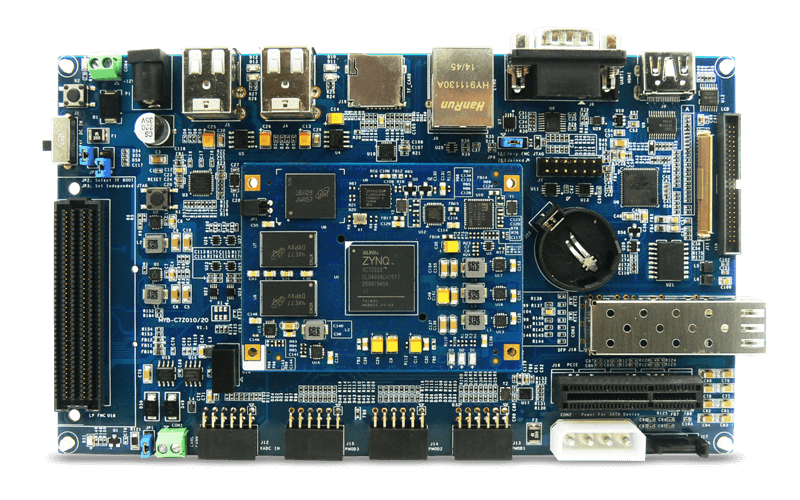

图3 MYD-C7Z010/20开发板功能标识
功能列表
| 项目 | 参数 |
| PS单元 | |
| USB | 4路USB Host接口（USB HUB 扩展） |
| 串口 | 1路RS232， DB9接口 |
| TF card | 1路TF card（支持外部启动） |
| CAN | 1路CAN接口 |
| Ethernet | 1路10/100/1GMbps以太网接口 |
| JTAG | 1路PS/PL复用 JTAG接口 |
| RTC | 外部RTC模块 |
| 按键 | 1路IIC接口:连接LCD和电阻触摸屏IC |
| 跳线帽 |
1个跳线帽：选择TF卡或者QSPI启动 1个跳线帽：支持选择PS和PL复用JTAG，或独立JTAG（需要PL配置PL端引脚做JTAG） 1个跳线帽：选择是把FMC上模块加进JTAG（板载JTAG接口） |
| PL单元 | |
| XADC | 1路XADC接口 |
| FMC | 1路xilinx标准LPFMC接口 |
| HDMI | 1路HDMI接口，YCrCb 16bit，不支持音频 |
| LCD | 与HDMI复用显示信号，RGB 16bit |
| TP | 支持电阻触摸屏和电容屏 |
| LED |
1个LED：指示是否存在FMC模块接入 1个LED：电源灯 |
| PMoD | 3路（仅XC7Z020） |
电气特性
| 项目 | 参数 |
| 工作温度 | 0~+ 70℃商业级 |
| 环境湿度 | 20%~90%，非冷凝 |
| 机械尺寸 |
底板：190mm x 110 mm 核心板：75mm x 55 mm |
| PCB规格 |
底板：4层，沉金工艺生产，独立的接地信号层，无铅 核心板：10层，沉金工艺生产，独立的接地信号层，无铅 |
| 电源供电 |
核心板：5V/0.5A 开发板：12V/0.5A |
| 核心板接口类型 | 2*140 Pin 0.8mm间距双排PCB连接器 |
| 系统功耗 |
核心板：2.5W 开发板：6W |
�
产品结构图
图4 MYD-C7Z010/20开发板功能图
机械尺寸

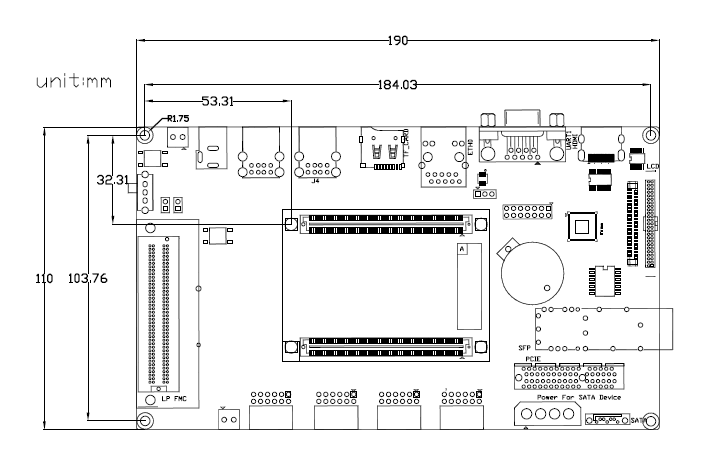

图5 MYD-C7Z010/20开发板机械尺寸图
Linux 3.15.0操作系统
| 类别 | 名称 | 备注 |
| 交叉编译器 | gcc 4.6.1 | gcc version 4.6.1 (Sourcery CodeBench Lite 2011.09-50) |
| 引导程序 | BOOT.BIN | 一级引导程序，包括FSBL、bitstream，提供源码 |
| uboot | 二级引导程序，提供源码 | |
| Linux内核 | Linux 3.15.0 | 专为MYD-C7Z010_20的硬件制定的Linux内核，提供源码 |
| 驱动程序 | USB Host | USB Host驱动，提供源码 |
| Ethernet | 千兆以太网驱动，提供源码 | |
| MMC/SD/TF | MMC/SD/TF卡驱动，提供源码 | |
| CAN | CAN驱动，提供源码 | |
| LCD Controller | XYLON LCD屏驱动，提供源码 | |
| HDMI | HDMI芯片SII902X驱动，提供源码 | |
| Button | Button驱动，提供源码 | |
| UART | 串口驱动，提供源码 | |
| LED | LED驱动，提供源码 | |
| GPIO | GPIO驱动，提供源码 | |
| QSPI | QSPI Flash S25FL256S 驱动，提供源码 | |
| RTC | DS3231 RTC驱动 ，提供源码 | |
| 电阻触摸 | TSC2007电阻触摸驱动 ，提供源码 | |
| 电容触摸 | FT5X0X电容触摸驱动 ，提供源码 | |
| ADC | ADC驱动 ，提供源码 | |
| 文件系统 | Ramdisk | Ramdisk 系统镜像 |
| Rootfs.tar | tar归档文件 |
