PCM音频ADC，模拟有输入，示波器测量数字信号没有输出是怎么回事？

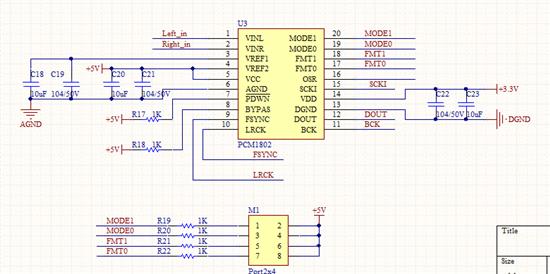

将模拟信号转换为I2S，工作在主模式，FSYNC,LRCK,SCKI,BCK,DOUT（这些引脚没有做上拉）,用示波器测量都没有波形，只有直流电平。

引脚SCKI是时钟输入引脚，需要给芯片提供输入时钟，我想问一下您提供的时钟的具体频率。
另外，可以具体说明一下您使用的master模式的类型，就是您对于MODE0 和MODE1 引脚的配置。

  主模式的话，FSYNC,LRCK，BCK为输出，但是主时钟SKI 是输入。另外，检查下焊接情况，是否有脱焊的地方。

根据您提供的信息，PCM音频ADC（脉冲编码调制音频模数转换器）在模拟输入存在的情况下，示波器测量数字信号没有输出。以下是一些可能的原因和解决方法：

1. 检查模拟输入信号是否在ADC的输入范围内。如果输入信号超出范围，ADC可能无法正确转换信号。确保输入信号在ADC的指定范围内。

2. 检查ADC的时钟信号。ADC需要一个稳定的时钟信号来同步采样过程。如果时钟信号不稳定或不存在，ADC可能无法正常工作。确保时钟信号正常且与ADC的时钟要求相匹配。

3. 检查ADC的电源。确保ADC的电源电压和电流在规定的范围内。如果电源不稳定或不足，ADC可能无法正常工作。

4. 检查ADC的接口。确保ADC的数字输出接口与示波器的输入接口兼容。如果接口不兼容，可能需要使用适当的转换器或适配器。

5. 检查示波器的设置。确保示波器的触发设置、时间基准和垂直刻度设置正确。如果设置不正确，可能导致无法观察到数字信号。

6. 检查ADC的配置和初始化。确保ADC已正确配置并初始化。如果配置不正确，可能导致ADC无法正常工作。

7. 检查ADC的数据手册。查阅ADC的数据手册，了解其工作原理、性能参数和典型应用。这有助于诊断问题并找到解决方案。

8. 如果以上方法都无法解决问题，可能需要更换ADC或寻求专业技术支持。

通过逐步排查这些可能的原因，您应该能够找到问题所在并解决PCM音频ADC数字信号没有输出的问题。
