axi protocol通道有哪些分类？有什么特征？

鲁迅曾经说过：
学硬件，不是学哪里查哪里，有一些东西是必须系统的学的，不管是嵌入式还是FPGA,硬件学习的积累一定要是系统的。

我也曾经说过：
英文手册非常重要，这是学习硬件标准的不二法门，没有捷径，我们这一行可以不说英语，英语也可以像我和我某些同事一样口语富有乡土气息，但是一定要能熟练看，内心看，做阅读理解一样看
跟着这篇博客，慢慢学习，对着官方文档，不仅可以学会这个协议，更能够学会硬件学习的方法，所谓举一反三。（我说的比鲁迅还多）

好了既然是axi，那么这么说，只要你使用arm架构的芯片，arm和fpga（pl 可编程逻辑）部分通信，或者外部设备通信，你都会用上这个协议。所以一起来学习，打工人！就该把自己的时间全部放在上面
好了不废话了，一起来探索吧！

不要厌烦枯燥，理论学习是在实践之前的必经过程，当学习完axi原型后，我也会专门贴出来一个axi协议使用开发的详细详细详细的n次方的接口解析。请学习过程中不要放弃，不要觉得枯燥！！ （其实说给自己听的


上一次我们学到五个通道
         读地址通道（read address  channel）   AR
        读数据通道（read data address channel）R
        写地址通道（write address channel ）AW
        写数据通道（write data channel ）W
        写响应通道（write response channel ）  B

那么请自己默念一下这个几个通道的含义。

这次我们来进一步学习一下这个五个通道有什么特征
                 1.    第一个特征就是他们都有各自的VALID和READY(比如AWREADY和AWVALID,你可以理解为五对腐臭的异性恋，他们都非常辣眼睛！！！)
                  首先我们知道每一个通道都包含了一些信号线，这些信号线位宽可以自定义（先学习，实际应用后续会有），其中我们会率先认识每个通道都有的VALID和READY信号
这是一个双路信号握手机制，不懂握手机制没问题也会讲到，但我们要先清楚知道，握手机制其实是master和slave之间达成共识的一个标志，请在这里注意，并不是VALID信号就来自于master
READY信号就来自于SLAVE，其实是VALID来自于source即源设备，READY来自于destination即目标设备。（主从设备，源，目标设备概念在连载（1））.

                   所有的信息源设备（请注意是源）都会发送一个VALID信号，去展示出自己通道内此时的东西是否是有效的，比如AWVALID表示此时AW通道内的地址和控制信息是有效的。
当然目标设备（请注意是目标设备）都会发送一个READY信号，去展示自己是否准备好，当VALID和READY都是高电平的时候（当然有规则哈，后续会讲解），我们可以说这时候，各自通道内的东西开始
发挥作用，至于怎么发生作用，这个各自通道之间会有一定关联性，比如地址通道会给数据通道中的数据标识存放位置。但我们目前能够知道，所谓握手其实就是通过源发送VALID，目标设备发送READY.

         重要事情说两遍：握手信号其实就是通过源发送VALID，目标设备发送READY

                2，读地址和写地址通道（AR AW）
                  这两个通道其实都是传送的各自在读和写处理时候，需要把读或者写的数据放的地址和控制信息，这里强调下，其实只传递了第一个字节数据的地址，后续地址根据控制信息改变。
          （请注意一点，在arm体系内，都是字节编址，所谓字节编址其实是每8bit即一个byte占据一个地址，和传统FPGA不同，当然，xilinx的ip核也可以配置为这样的一种方式，比如ram模块打开32bits模式，此时就是按照字节编址，不得不感叹官方
ip核的通用性有多么强大）

             3 读数据通道
           读数据通道携带的是我们要去读出来的数据，这里再一次说明对于读来说，从设备是源设备，主设备是目标设备，所以在这个通道内部，VALID其实是从设备发出，READY是主设备发出，这里在FPGA的编程界面需要注意，
比如我们使用axi外围ip核和axi bram controller等从设备时需要注意的。（这里涉及底层，后续会贴出接口代码，并讲解）
           其中我们的数据总线可以是8，16，32，64，128，256，512，1024bits，还需要注意读响应信号是包含在读书据通道中，和写响应通道不同。

           4 写数据通道W
            写数据通道携带的是我们把主设备需要写给从设备上的数据，同样的我们可以使用8，16，32，64，128，256，512，1024bits的总线位宽
          这里引入一个术语（a  byte lane stobe）来字面解释，一个字节通路闸门，其实我们可以说是对于一个字节的开关，这个其实就是对于每八位一个辨别或者是识别，看看这当前数据总线中的每八位即每个字节
是否用上。
          有人会担心了，写数据会不会有丢失，因为各种原因，其实不用担心，在写数据通路的硬件电路上，始终都是具有缓冲输入的，所以我们可以不需要从设备发送上一次写处理信息而继续写入（当然这是有限制的后续也会有），现在就记住
写就对了，对于ZYNQ开发 我们其实就直接用库函数的寄存器写入直接写就行了，满足后面讲的边界规则即可。现在只需要记住缓冲输入，所以你可以看见eda工具自动生成部分会有buffer部分。

        5写响应通道B
          顾名思义其实就是一个响应当前写处理过程的一个通道，值得注意的是，要求所有写处理都需要把返还响应。


接口和互联

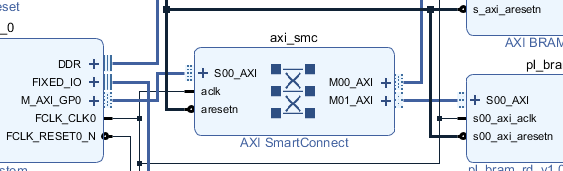

                  这里放一张图就可以了，说的太负责比较绕口，反正就看到从处理器出来的m接后面互联的s ，对称互联会有一个m接后面pl ip核的s，这样连接下去。
总的来说其实就是，这个就是arm处理器要和别人连一起必须要遵守的。这也就反应，一个哲理问题：
      鲁迅说过的：
                       协议是协议，协议不仅仅是协议。
                       总线是总线，总线不仅仅是总线。
                       总线实现协议，协议标明总线。
                      都是设备，都是外设，只是手牵手时要用正确姿势。







可能这里有朋友会说，为什么我们搞了这么一大堆操作，怎么说写读，读写巴拉巴拉，到底是主从设备哪里在搞这些。其实不要心急，如果你问我可以说时主从设备各自有一个寄存器
不信你看图






这是笔者最近在用的，你可以看见这两个模块都是从设备，他们都有各自的寄存器空间。当然对这个寄存器具体的位置进行什么操作这个是需要继续学习的，但我们要理清楚一个关系。其实我们在sdk中做的所有操作，
其实都是主设备（处理器）处理外面的从设备，往这个从设备寄存器写信息。
这就是今天的重点，以往来说我们会接触寄存器版和库函数版本，但是这一次学习，不会这么简单，我们两个版本都会讲明白。
看到这里，需要知道一个基本点，就是每一个通道他们在传东西传信息都是仅仅按照一个方向即单向，这样做的好处是，各通道之间可以减少更多的依赖性，虽然通道之间有关系，但是还是最好减少，
就像是五个家庭，虽然是亲戚，但是不必要的关系少一点，大家族才能更和谐。

好了 关于axi原型导论部分就结束了，明日我们将学习五个通道内部的信号特征，当然是概念性，我们去研究首先的得知道大家族内部各自信号名字，然后在深入学习
今天我先把我们学习的两个握手信号拿出来，机理部分后续讲，现在我们先认识他

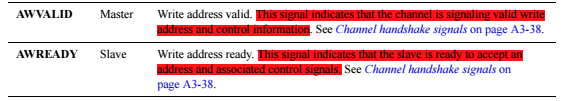

写地址通道


写数据通道


写响应通道



读地址通道


读数据通道


好了依旧勉励大家，每天一小时学习，笔者也是每天一小时把学习过的东西拿出来好好总结，在自己总结学习的路上结合工程，真的是受益匪浅，
硬件学习很漫长，但是每一次成就感都很深，希望各位加油，年轻的时候多学习，少玩了
好了笔者要去玩战地5了      明天见！！！
