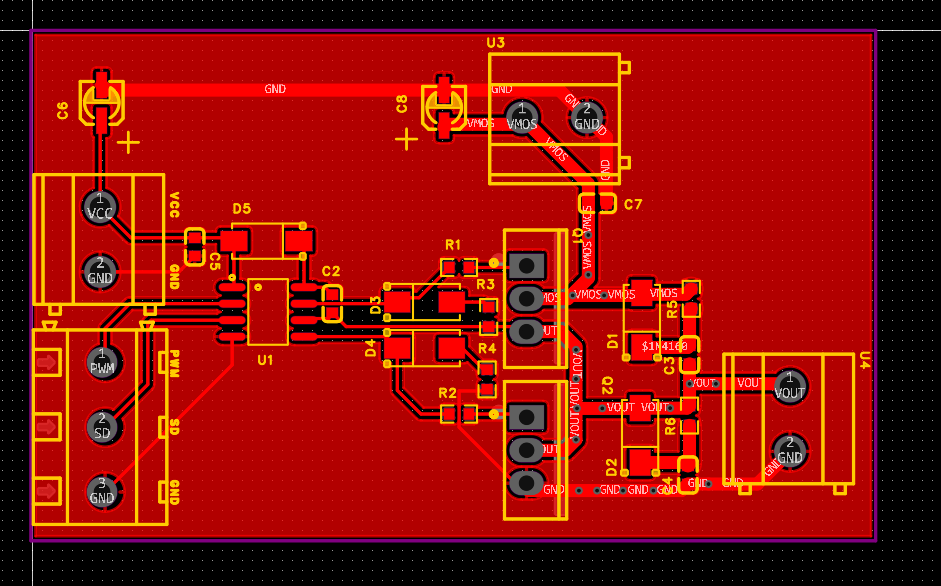

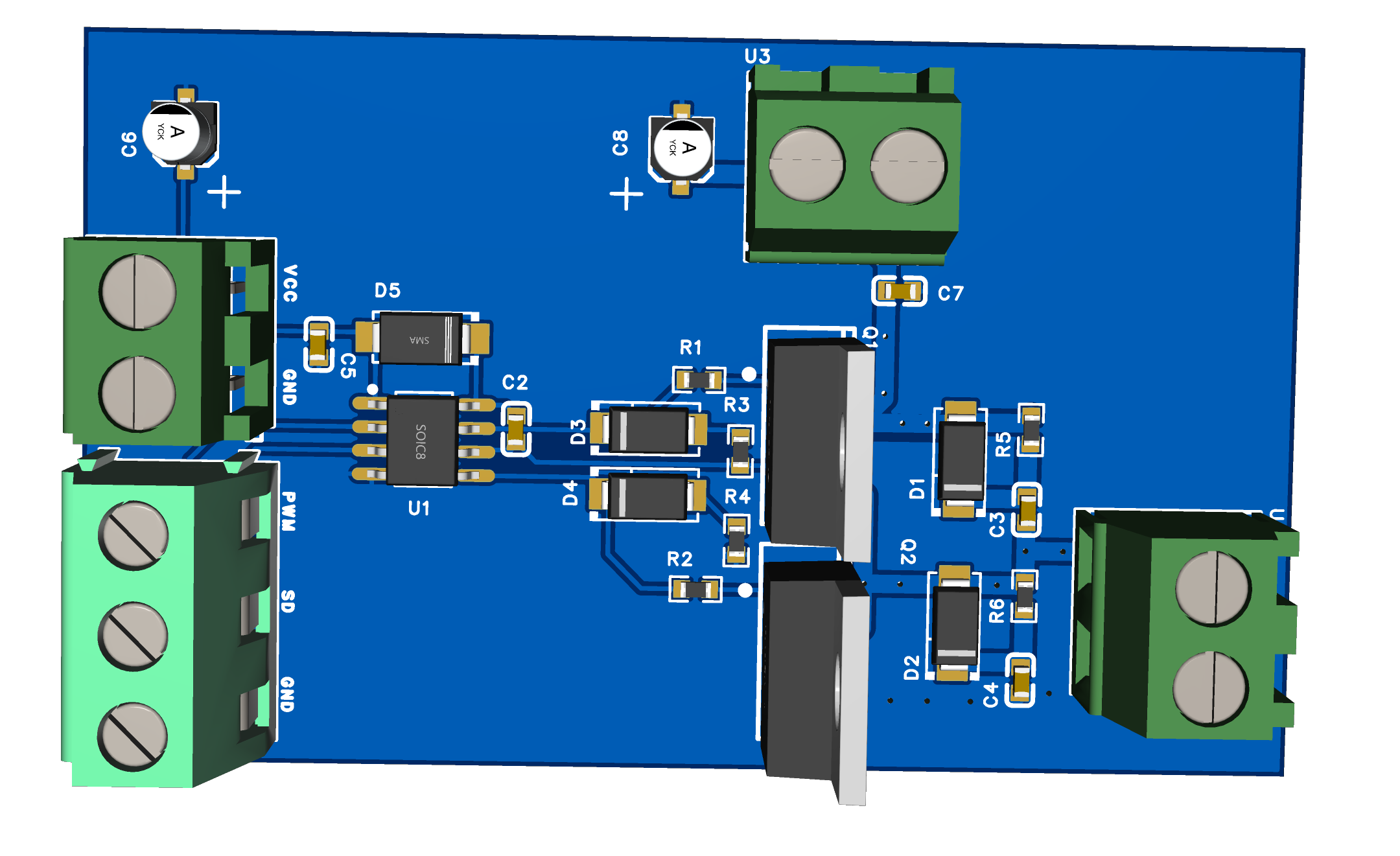

求大神指点这个半桥逆变器的设计是否存在问题？

你设计的半桥逆变器能否稳定工作，取决于以下几个关键设计点。以下是需要重点检查的内容和建议：

一、半桥逆变器常见设计问题

1.


   驱动电路设计





   • 问题：若使用自举驱动（如IR2110），需确保自举电容和二极管选型合理（如1μF/50V电容+快恢复二极管）。若驱动电压不足（如低于MOSFET的阈值电压），会导致开关管无法完全导通或关断，增加损耗。


   • 建议：检查驱动芯片（如IR2110、EG2106）的输出波形是否干净，驱动电阻（如10Ω）是否匹配开关速度。






2.


   死区时间（Dead Time）





   • 问题：若未设置死区时间（通常50-200ns），上下管可能直通短路，烧毁MOSFET。


   • 建议：在PWM控制器（如SG3525、TL494）中配置死区时间，或通过硬件RC延时实现。






3.


   高频回路布局





   • 问题：开关管（如MOSFET）的源极到地的走线过长，会导致寄生电感引发电压尖峰（可能损坏器件）。


   • 建议：将高频回路（如MOSFET、电容、变压器）的路径最短化，必要时使用开尔文连接。






4.


   电源滤波





   • 问题：输入直流侧的滤波电容容量不足（如仅用1个100μF电容），可能导致电压波动。


   • 建议：在直流母线并联低ESR电解电容（如470μF/400V）和高频陶瓷电容（如0.1μF/1kV）。





二、PCB设计注意事项

1.


   地线分割





   • 关键点：区分功率地和信号地，单点连接避免噪声耦合。


   • 示例：驱动芯片的地应直接连接到MOSFET的源极，而非通过长走线。






2.


   散热设计





   • 问题：MOSFET或二极管未预留散热焊盘或散热孔，导致温升过高。


   • 建议：在TO-220封装下方铺铜并增加散热过孔。






3.


   信号隔离





   • 问题：PWM信号线平行于功率走线，可能引入干扰。


   • 建议：PWM信号使用屏蔽线或远离功率路径，必要时添加磁珠滤波。





三、调试建议

1.


   空载测试





   • 先断开负载，用示波器观察半桥中点电压是否为预期的方波（幅值≈Vdc/2）。


   • 检查驱动波形是否存在振铃（如有，需优化栅极电阻或布局）。






2.


   逐步加载





   • 从轻载（如10%额定功率）开始，监测MOSFET温升和波形畸变。






3.


   保护测试





   • 模拟过流/短路条件，验证保护电路（如比较器+MOSFET关断）是否生效。





四、参考电路改进方案

如果方便提供具体电路图，可以进一步分析以下细节：

• 控制部分：是否使用带死区控制的PWM芯片（如EG8010）？


• 拓扑选择：是否需要添加LC滤波器（如输出10mH电感+10μF电容）以平滑波形？


• 元件选型：MOSFET耐压是否足够（至少2倍Vdc）？续流二极管是否选型正确（如超快恢复二极管UF4007）？

如果需要更具体的分析，请上传电路图或提供关键参数（如输入电压、目标频率、占空比范围）。
