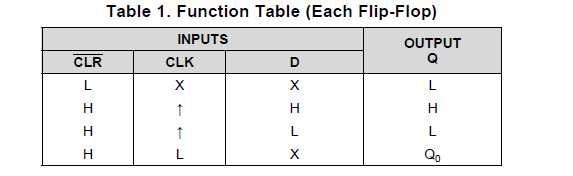

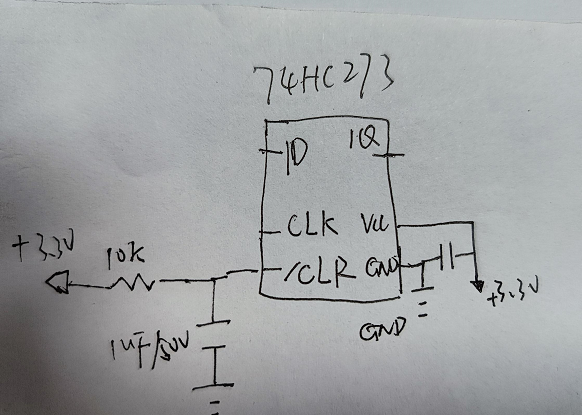

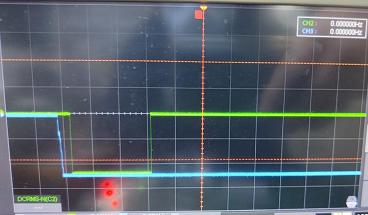

如图所示 上电瞬间，1Q会输出高电平。 /CLR上有RC延时线路，会让/CLR保持低电平一段时间。 实际测试电源和1Q波形，（使用了翻转）  按照文档  /CLR为低的时候，1Q应该不会有输出的。实际却有。后面将10K改为100K，仍然会出现1Q变高的问题。帮忙看下这个电路是否有问题？ |
|
|
|
|
|
那你就要自己考虑一下，如何让CLR上电时先为低，等到瞬态过去之后再使他受控。
|
|
|
|
|
|
有结论了吗？需要测量下CLR和电源，Q的关系，排除掉CLR有电压的可能。
|
|
|
|
|
|
另外输入脚不要悬空，CLK、 D需要做下拉
|
|
|
|
|
|
CLK 需要下拉 接地
|
|
|
2023-2-3 11:19:37
