使用FPGA驱动R-2R电路输出正弦波资料分享

2022-7-14 15:27:24 3883 FPGA开发板正弦波模拟信号

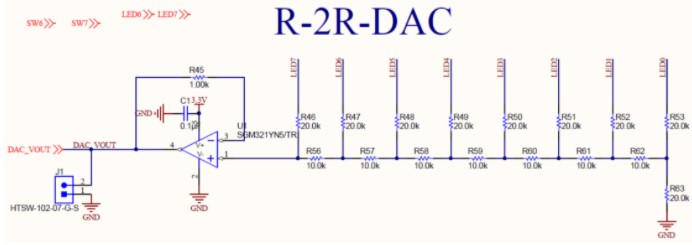

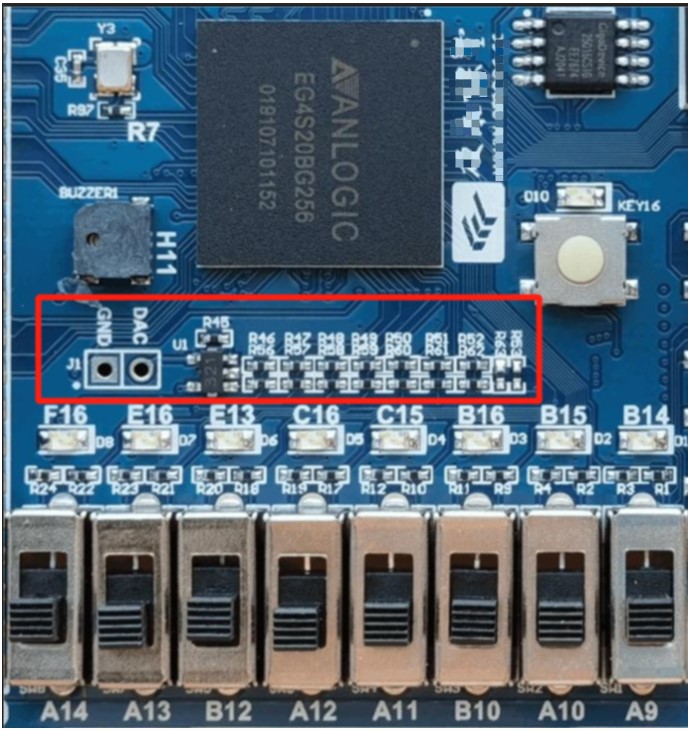

0 1、使用FPGA驱动R-2R电路输出正弦波任意复杂的数字电路都可以使用FPGA实现，但当关联上模拟信号时，就需要AD、DA芯片作为转换器件。AD是把模拟信号转变成数字信号，再送给FPGA做数字算法处理；DA则是将FPGA处理过后的数字信号转变成模拟信号。本实验由FPGA的8个管脚输出的二进制数值，经过R-2R电路转换后输出相应的模拟值，改变输入的数字值便可得到幅度变化的模拟信号输出。R-2R DAC的实物位置和电路原理图如图2.1所示。原作者：语雀 1 【安路 EG4S20 版本】综合性实验设计与实现：实验12 DA及DDS.pdf 747.4 KB , 下载次数: 9
