使用阻抗分析器(HP 4194A)，测定实际的PIN二极管的特性。这里使用的阻抗分析器其内部具有偏置电源，所以在图1的电路中，可通过程序扫描正向电压VF动作电阻rd的特性，自动进行测定。

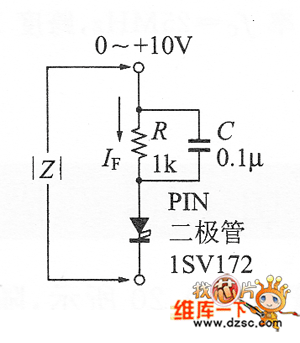

图1 二极管的动作阻抗测定(使用HP4194A的内藏装置) 动作电阻rd和正向电流IF的关系不是线性的，因IF的值为0～约10mA，所以电阻R为1kΩ。电容C是用于降低测定频率处的阻抗的旁路电容器。 图1是频率100k～10MHz时的VF-rd特性，出现了很大程度的弯曲。PIN二极管一般在VHF带(30MHz)以上的频率处使用，具有在数MHz以上也能够充分使用的特性。从图2上可知，f＝5、7、1OMHz几乎为同一曲线。
图2 1SV172的动作电阻rd和正向电压VF的关系
