SM4A20T低压灯带恒流芯片的主要特点和应用

2020-11-5 07:33:33 1478

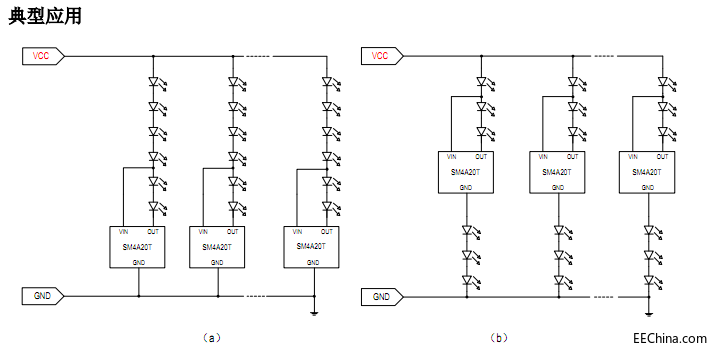

0 SM4A20T低压灯带恒流芯片的典型应用低压灯带恒流IC SM4A20T产品主要特点 0 LED低压灯带恒流芯片方案SM4A20T室内外装饰照明设计应用.pdf 132.62 KB , 下载次数: 5
2020-11-5 07:33:33　　评论淘帖0 举报相关推荐 • LED低压灯带恒流芯片方案SM4A20T室内外装饰照明设计应用 2460 • SM4A20T系列低压线性恒流灯带IC最新升级版方案应用 1797 • 24v低压灯带线性恒流ic方案出新品SM4A20T，还没用上就OUT了 1837 • 低压软灯带产品方案SM4A20T技术发展未来的大方向趋势 362 • SM4A20T单通道LED恒流驱动芯片的详细中文数据手册免费下载 17 • SM4A20T通道LED恒流驱动芯片的详细中文资料免费下载 12 • 新一代低压灯带恒流芯片 SM4A00具有的特点与方案分析 1939 • 低压线性恒流LED恒流驱动芯片SM15633EH：用于洗墙灯和线条灯 923 • SM24A20T单通道LED恒流驱动芯片规格书 0 • 高精度的低压差线性恒流驱动芯片SM4A00T规格书 0 2 个讨论

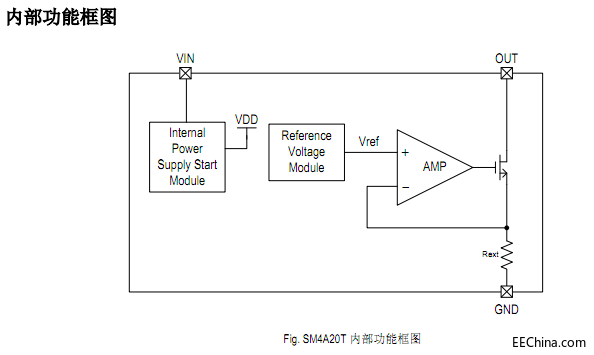

0 SM4A20T低压灯带恒流芯片是高性价比的单通道LED恒流驱动芯片，具有宽电压范围输入、低阈值电压开启特点，解决因电源电压衰减造成的LED灯带亮度不一致问题。 SM4A20T低压灯带恒流芯片内置内部电源启动模块、电压基准模块、输出电流设置和驱动模块。 SM4A20TLED电源芯片输出电流为18mA。芯片输出电流精度高、且恒流值不随OUT端口电压波动而变化。同时芯片输出电流具有负温度特性，来保护LED不受极端电压和电流的热控制，提高实际应用的可靠性。 SM4A20T低压灯带恒流芯片是一款即插即亮的产品，外围极为简单、可做级联应用、扩流应用及并联应用，应用极为灵活。

2020-11-5 14:45:10 评论举报 1^# 任娟娟

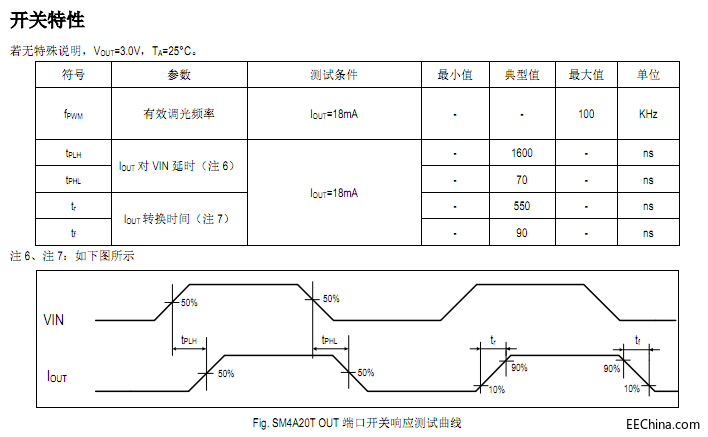

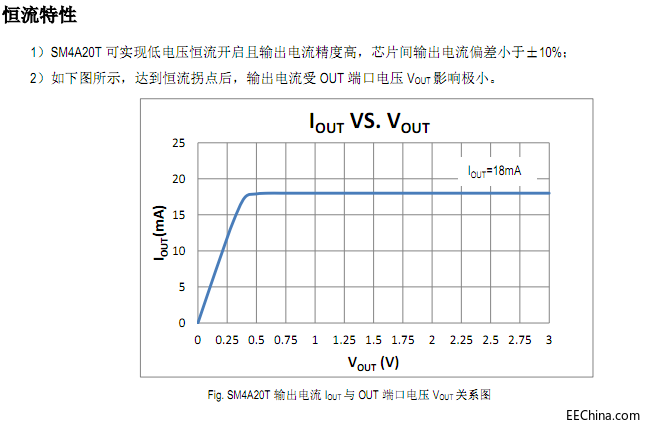

0 低压灯带恒流IC SM4A20T产品主要特点：输入电源电压：2~40Vdc 输出电流：18mA OUT 端口耐压：40V 输出电流精度：±10% 恒流拐点电压低： 18mA@VOUT_S=0.40V，VIN=5.0V；输出电流负温度特性线路简单、应用灵活，成本低封装形式：SOT23-3 模组、软灯带室内外装饰、汽车装饰恒流特性 SM4A20T低压灯带恒流IC OUT 端口开关响应测试曲线 1）SM4A20T 可实现低电压恒流开启且输出电流精度高，芯片间输出电流偏差小于±10%； OUT 端口负载的 LED 数量 NLED 由 LED 灯珠类型和VCC 电压决定：NLED=(VCC-VOUT)/VLED；例：VCC=24V、VOUT=4V、VLED=3.2V 时，NLED=(24V?4V)/3.2V =6；其中 NLED 表示串接的LED 数量；VOUT 表示 SM4A20T 的 OUT 端口与芯片 GND 间的电压（VOUT 应高于 IOUT 恒流拐点电压）；实际应用中，Vin~GND 的电压应<40V；为保证 Iout 恒流及布线的方便性，建议 Vin 与 OUT 间接 2 颗以上灯珠，且芯片可串接在灯珠间的任意位置；注 1：最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片有可能损坏。在极限参数范围内工作，器件功能正常，但并不完全保证满足个别性能指标。注 2：RθJA 在 TA=25°C 自然对流下根据 JEDEC JESD51 热测量标准在单层导热试验板上测量。注 3：温度升高最大功耗一定会减小，这也是由 TJMAX，RθJA 和环境温度 TA 所决定的。最大允许功耗为 PD = (TJMAX-TA)/ RθJA 或是极限范围给出的数值中比较低的那个值。

2020-11-5 14:45:27 评论举报 2^# 刘斌
