使用TLV320AIC3268 miniDSP编解码器的超声波测距设计指南

2018-11-9 14:53:43 2937 超声波解码器

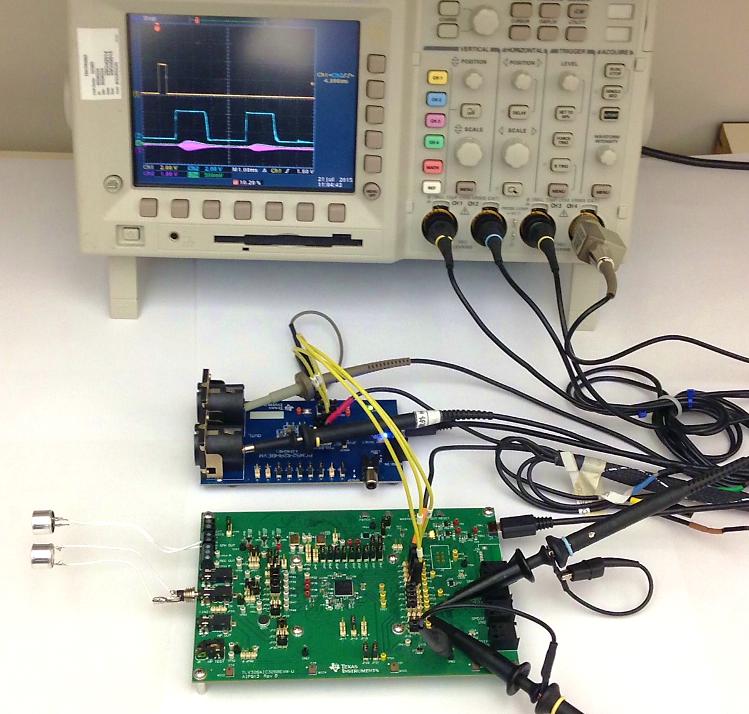

0 描述 tiDA-00403 参考设计使用针对超声测距解决方案的现成的 EVM，该解决方案使用 TLV320AIC3268 miniDSP 内的算法。通过将该设计与 TI 的 PurePath Studio 设计套件结合使用，只需点击鼠标即可设计出一个用户可配置的稳健的超声测距系统。用户可以修改超声波脉冲生成特性以及检测算法以适合工业和测量应用中的特定使用情况，从而让用户能解决其他固定功能传感器的限制，同时增加测量的可靠性。TLV320AIC3268 上的两个 GPIO 被自动触发，表明已发出并接收到超声波脉冲。通过利用主机 MCU 监测这些 GPIO 可以提取出飞行时间。主要特色使用带主机的现成的 EVM 进行原型设计，从而实现低成本的评估和设计具有 Pure Path Studio 的 miniDSP，可带来高度灵活性并加快上市时间以 96KHz Fs 的采样速率生成 40 KHz 的超声波；192KHz Fs 可用于生成更高频率的超声波包含切比雪夫滤波器和峰值检测器的检测通道可消除背景噪音引起的错误触发针对使用主机 MCU 进行的飞行时间 (TOF) 计算的自动 GPIO 触发包含一个入门/设计指南和经过测试的 Pure Path Studio Process 流示例以用于入门 0 Schematic/Block Diagram.pdf 544.76 KB , 下载次数: 11 物料清单.pdf 282.44 KB , 下载次数: 5 层图（或 PCB 布局）.pdf 1.8 MB , 下载次数: 4 组装图.pdf 1.67 MB , 下载次数: 5 CAD 文件.zip 11.51 KB , 下载次数: 6 光绘文件.zip 3.81 MB , 下载次数: 6
