[LED照明]

锂离子电池供电的微型LED驱动器包括BOM及层图

2018-9-28 08:57:02 2217 锂离子电池驱动器

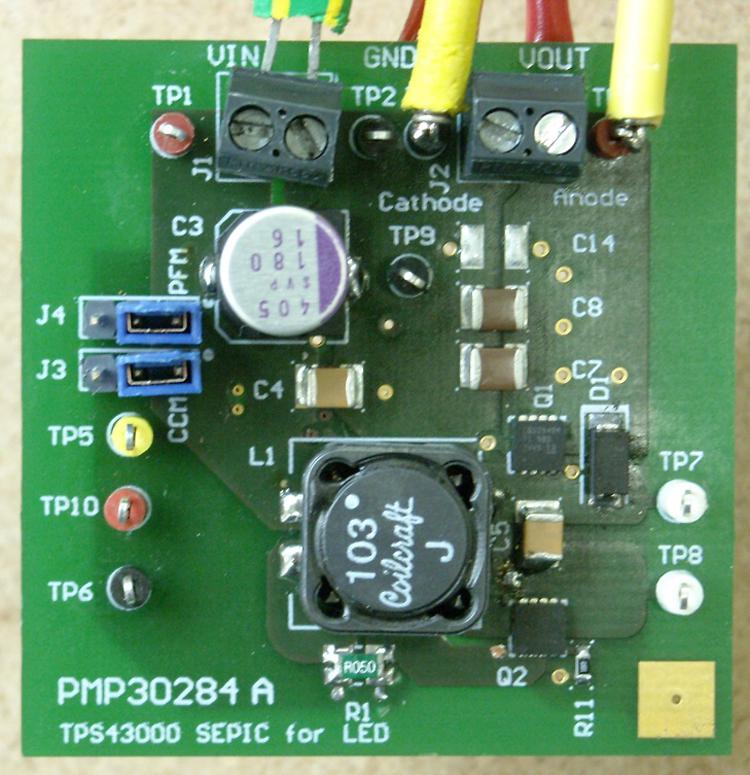

0 描述 This reference design contains a unique LED Driver to be supplied out of a single or a dual cell lithium ion battery. The circuit in SEPIC topology accepts input voltages as low as 1.8V to 8.4V. The TPS43000 was chosen for handling low input voltages. Current regulation is provided with a (...) 主要特色 Works with an input voltage range of 1.8V to 8.4V Reasonable efficiency For LED with 0.8A current and about 3.3V output voltage Total board size is 47mm x 47mm The design is built and tested 0 Schematic/Block Diagram.pdf 99.11 KB , 下载次数: 1 物料清单.pdf 79.68 KB , 下载次数: 2 层图（或 PCB 布局）.pdf 519.66 KB , 下载次数: 1 组装图.pdf 86.33 KB , 下载次数: 1 CAD 文件.zip 572.7 KB , 下载次数: 1 光绘文件.zip 32.61 KB , 下载次数: 1
