CCS811传感器硬件ID报错原因分析及解决方案
常见原因总结
I²C通信失败
- 物理连接错误(SDA/SCL接反、虚焊)
- I²C总线未配置上拉电阻(需4.7kΩ上拉到3.3V)
- I²C速率过高(建议≤100kHz)
电源问题
- 传感器供电不足(VCC需稳定3.3V)
- 未给
WAKE引脚拉低(若模块存在该引脚)
- 电源噪声过大(建议并联100nF电容)
软件配置错误

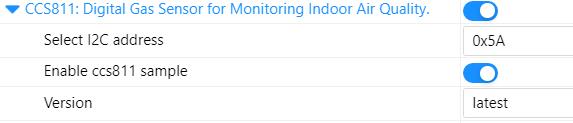

- I²C地址不匹配(默认0x5A,ADDR接高电平时为0x5B)
- 初始化时序错误(需>20ms上电延时)
- I²C外设配置错误(引脚复用/时钟使能)
硬件兼容性问题
- 传感器模块损坏
- 引脚冲突(PB8/PB9被其他外设占用)
详细解决步骤
1. 检查硬件连接
传感器引脚 |
单片机引脚 |
注意事项 |
|---|
VCC |
3.3V |
避免5V电压! |
GND |
GND |
共地连接 |
SDA |
PB8 |
确认非复用冲突 |
SCL |
PB9 |
确认非复用冲突 |
ADDR |
GND或悬空 |
默认地址0x5A |
WAKE |
GND |
必须拉低使能芯片 |
nRESET |
悬空或高电平 |
确保未复位 |
关键操作:
- 用万用表检测VCC电压(需≥3.2V)
- 检查SDA/SCL是否接反(交换线序测试)
- 确认I²C总线已接上拉电阻(SDA/SCL→3.3V)
2. 验证I²C通信
扫描I²C设备地址:
// STM32 HAL示例(添加到主程序)
#include "i2c.h"
void I2C_Scan() {
for(uint8_t addr=1; addr<127; addr++) {
HAL_StatusTypeDef status = HAL_I2C_IsDeviceReady(&hi2c1, addr<<1, 3, 100);
if(status == HAL_OK) printf("Device found: 0x%Xn", addr);
}
}
- 预期结果:检测到0x5A或0x5B地址
- 无设备响应时检查:
- 示波器查看SDA/SCL波形(是否被拉低)
- 确认PB8/PB9已配置为I²C模式(非GPIO)
3. 软件配置修正(以STM32为例)

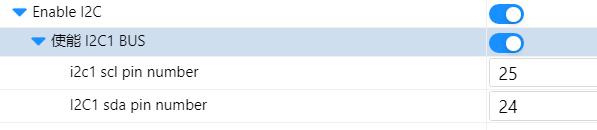

CubeMX配置:
- 使能I²C1外设
- PB8 → I²C1_SDA, PB9 → I²C1_SCL
- 复用功能选择:AF4(STM32F4系列)
- I²C模式:Standard Mode (100kHz)
代码初始化关键点:
// 增加硬件复位延时
HAL_Delay(50); // 上电延时 >20ms
// 检查CCS811硬件ID(应在0x20寄存器)
uint8_t reg = 0x20;
uint8_t id_buffer[1];
HAL_I2C_Master_Transmit(&hi2c1, 0x5A<<1, ®, 1, 100);
HAL_I2C_Master_Receive(&hi2c1, 0x5A<<1, id_buffer, 1, 100);
if(id_buffer[0] != 0x81) { // 正确ID=0x81
printf("HW_ID Error: 0x%Xn", id_buffer[0]);
}
4. 特殊引脚处理
- WAKE引脚:必须接GND(悬空会导致通信失败)
- nRESET引脚:首次初始化前拉低1ms复位(若存在)
- INT引脚:初始化期间可悬空
5. 替换测试
- 交叉测试:更换CCS811模块或单片机
- 简化接线:仅保留VCC/GND/SDA/SCL四线连接
典型故障排查表
现象 |
可能原因 |
解决方案 |
|---|
完全无I²C设备响应 |
电源/接线错误 |
检查VCC电压,重焊连线 |
检测到地址但ID错误 |
时序/复位问题 |
增加上电延时,复位WAKE引脚 |
读取数据全为0xFF |
上拉电阻缺失 |
SDA/SCL补4.7kΩ上拉电阻 |
偶发性通信失败 |
I²C速率过高 |
降低I²C时钟至50kHz |
重要提示:
CCS811需稳定工作电压,当使用杜邦线连接时,长导线可能导致电压跌落。建议使用示波器监测VCC在通信时的压降(应>3.0V)。若无法解决,建议更换为I²C电平转换模块(如TXS0108E)排除电平兼容问题。
