CubeIDE生成MP257的M33工程出现RCC配置问题怎么解决?

我在Ubuntu虚拟机环境下运行CubeIDE1.17.0,尝试通过ioc配置MP257DAK3的M33程序,然而生成代码时,出现该问题:

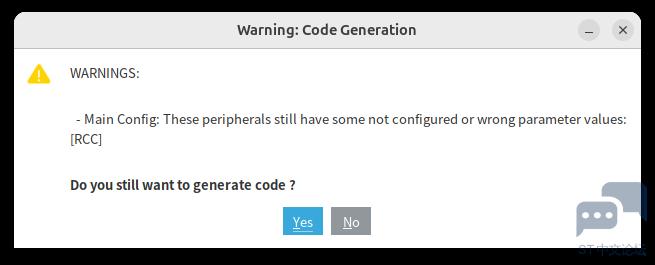

Main Config: These peripherals still have some not configured or wrong parameter values: [RCC]

我不知道是Bug,还是我配置的问题。我的ioc配置如下图所示:

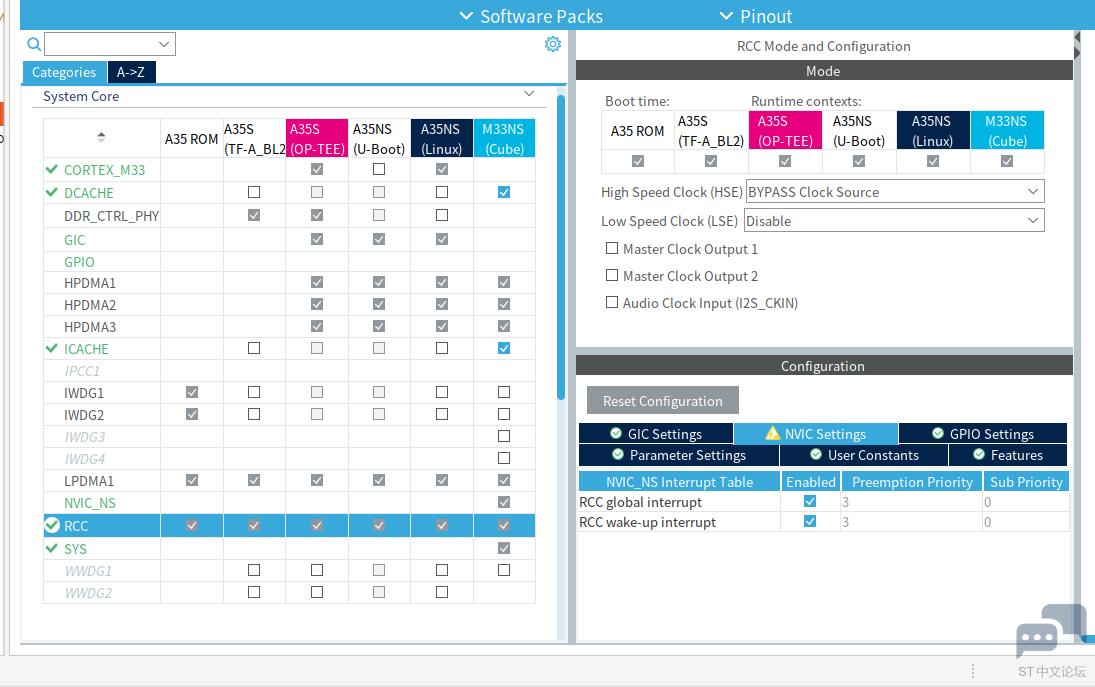

HSE配置的是有源晶振,在NVIC Setting栏头中一直有警告,但在详细选项中没什么特殊的,我也试过把这些中断全取消,也没用:

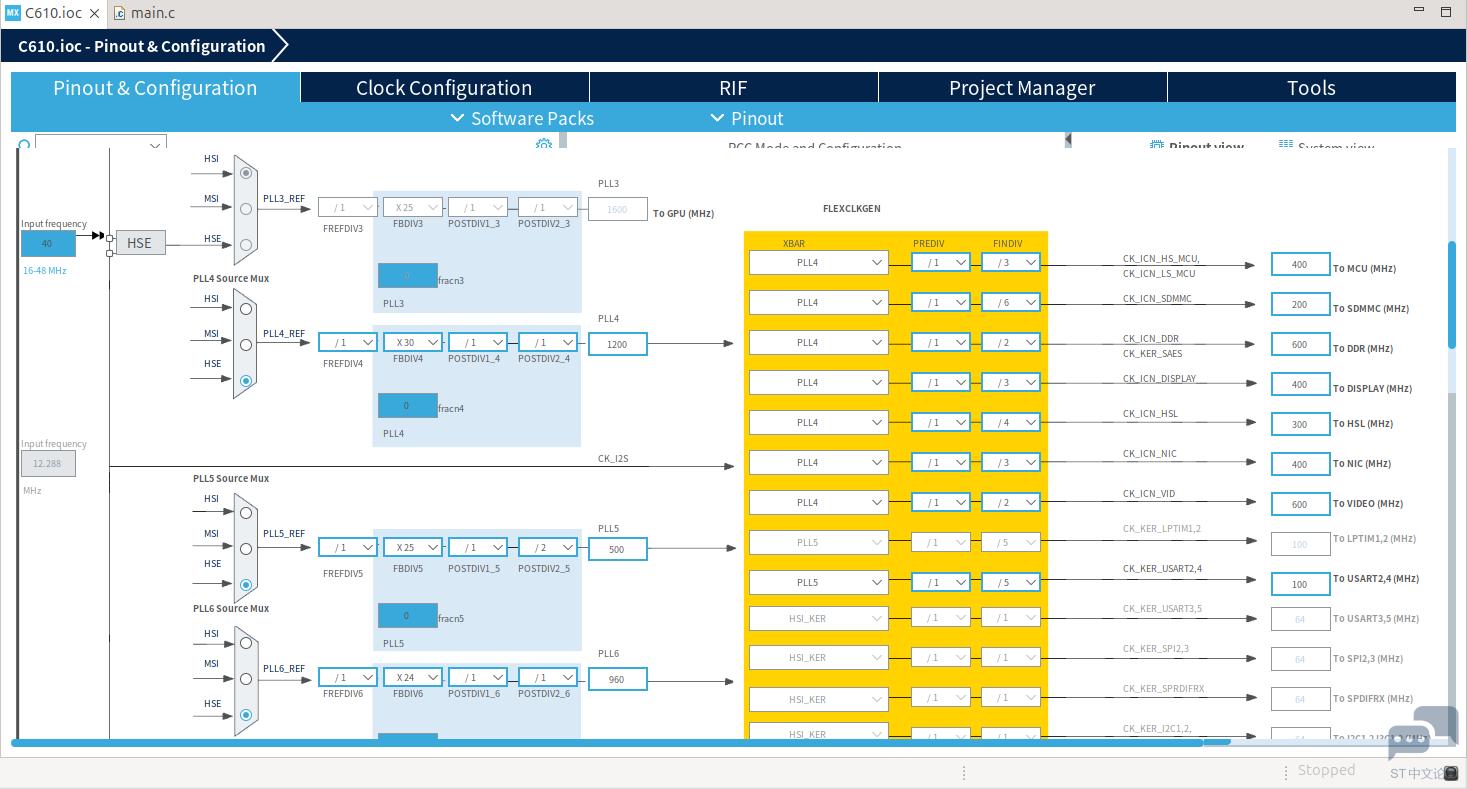

而且,在时钟树那里,从新建工程开始,FLEXCLKGEN区域一直是黄色的,我不知道就是这设计,还是什么警告:

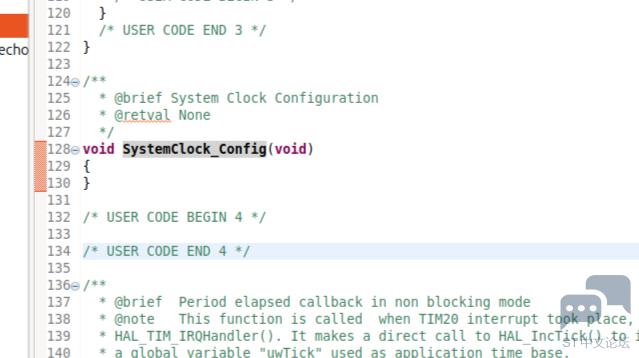

最后,生成代码时,发现SystemClock_Config函数就是空的,什么都没配置:

我害怕是把什么配置坏了,又重新新建一下工程,还是这个样子,于是请求技术支持。

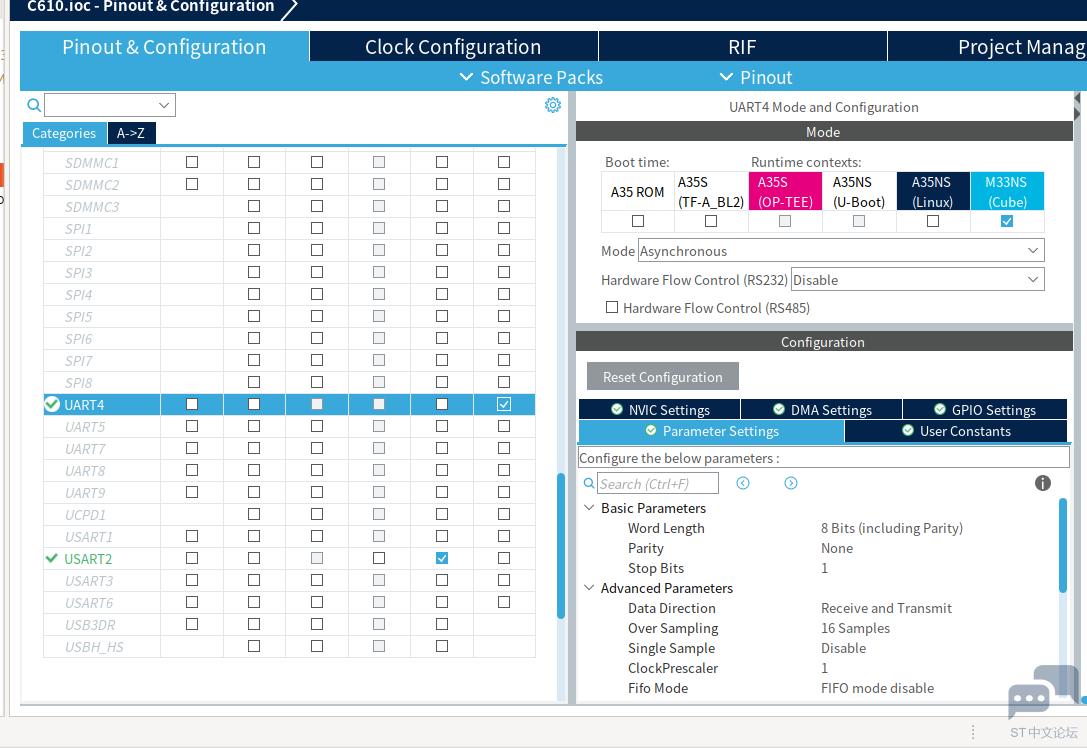

另:为什么UART/USART中没有波特率配置选项?

回帖(1)

洒下墨色

2025-7-17 17:44:57

要解决CubeIDE生成MP257的M33工程时出现的RCC配置问题,请按照以下步骤操作:


1. 检查HSE配置



  • 确认时钟源模式:在RCC配置标签页中,确保HSE设置与硬件匹配:

    • 如果有源晶振(外接时钟信号),选择 "Bypass Clock Source"

    • 如果无源晶振,选择 "Crystal/Ceramic Resonator"


  • HSE参数验证

    • 检查输入频率值(如8MHz)与硬件实际频率一致

    • 如果使用PLL,确认PLL的源已选为HSE



2. 解决NVIC配置警告



  • 检查红色警告项:在NVIC标签页:

    • 展开所有子项(如GPIO中断、定时器中断等)

    • 确保所有启用的中断都设置了合理的优先级(无空优先级)


  • 暂时禁用所有中断(仅测试用):

    • 在NVIC配置中禁用所有中断通道

    • 重新生成代码,观察警告是否消失



3. 修复时钟树黄色警告



  • FlexClockGen配置

    1. 在时钟树视图中点击黄色区域

    2. 设置正确的时钟源(如PLL1)

    3. 配置分频系数使输出频率在芯片允许范围内(参考数据手册)
      示例配置


  • PLL配置验证

    • PLL输入频率需在1-16MHz范围(通过M分频调节)

    • PLL输出频率不超过芯片最大频率(MP257为480MHz)



4. 关键复位配置



  • RCC配置页 → RCC子标签 中:

    • 检查振荡器参数(High Speed OSCs)

    • 确认所有外设时钟使能状态(如GPIO, DMA等必需外设)



5. 更新环境



  • 安装最新固件包

    1. 打开 Help → STM32CubeUpdater

    2. 检查并安装 MP1系列的最新DFP包


  • 升级CubeIDE:当前版本(1.17.0)可能存在已知bug,建议升级到最新1.18.0


6. 重建工程


   # 在工程目录执行清理
   rm -rf .mxproject .settings/ .cproject .project

然后在CubeIDE中:

File → New → STM32 Project → 重新选择MP257并配置


7. 手动修复RCC代码


如果以上无效,在生成代码后手动编辑:


   // 在Core/Src/main.c中找到SystemClock_Config()
   void SystemClock_Config(void) {
     RCC_OscInitTypeDef RCC_OscInitStruct = {0};
     // 强制配置HSE
     RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
     RCC_OscInitStruct.HSEState = RCC_HSE_BYPASS;  // 有源晶振
     // 添加PLL配置(参考芯片手册)
     RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
     RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
     RCC_OscInitStruct.PLL.PLLM = 4;   // 根据HSE频率计算
     RCC_OscInitStruct.PLL.PLLN = 400; // 目标480MHz
     RCC_OscInitStruct.PLL.PLLP = 2;
     if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK) {
       Error_Handler();
     }
   }

8. 检查硬件连接



  • 确认开发板的时钟电路

    • 有源晶振需连接PC14/PC15

    • 检查原理图是否有匹配电容(典型值8-20pF)


  • 测量实际输出频率(示波器确认)


最终解决方案流程图


graph TD
    A[RCC报错] --> B{检查HSE模式}
    B -->|Bypass设置错误| C[设为RCC_HSE_BYPASS]
    B -->|晶振模式| D[设为RCC_HSE_ON]
    A --> E{时钟树警告}
    E --> F[配置FlexClockGen源和分频]
    A --> G{NVIC警告}
    G --> H[禁用所有中断测试]
    H -->|警告消失| I[逐步恢复中断]
    H -->|仍存在| J[检查优先级冲突]
    A --> K[更新CubeIDE/固件包]
    K -->|仍失败| L[手动修改SystemClock_Config]
    L --> M[联系ST支持]


重要提示:MP257的M33核心与M4核心有不同的时钟域,确保在ioc中选择的是正确的核心(Cortex-M33)进行配置。如果问题持续,请提供具体的配置截图和完整错误日志进一步分析。
