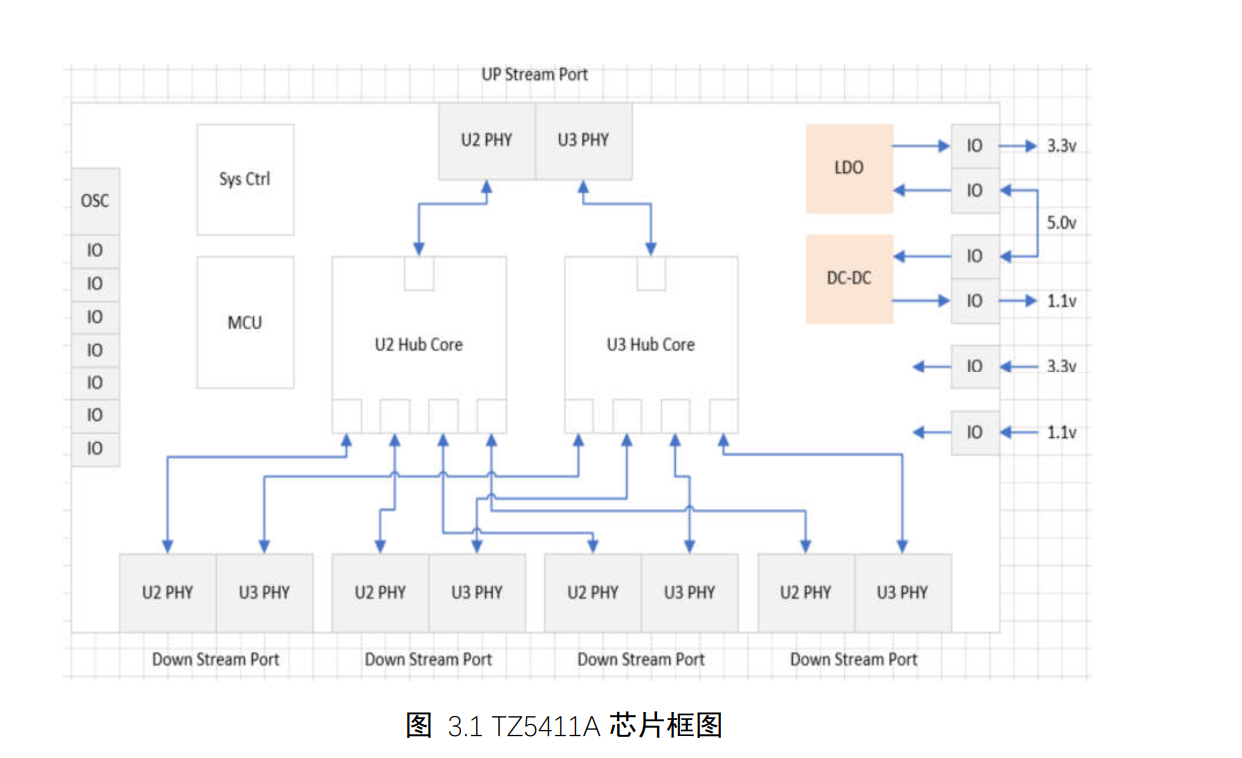

TZ5411A 是一款四端口、低功耗、高性能且可配置的 USB3.2 Gen 1 集线器控
制器。它符合 USB3.2 修订版 1.0 规范。TZ5411A 集成了 USB3.0 超高速传输器/接
收器物理层（PHY）和 USB2.0 高速 PHY。它支持超高速、高速、全速和低速
USB 连接，并且与所有 USB 3.0、USB2.0 和 USB 1.1 主机完全兼容。集成的
5V 至 3.3V LDO 和 5V 至 1.1V DC-DC 使 TZ5411A 能够直接使用 5V USB
VBUS 供电，降低 BOM 成本，同时提供高能效。
TZ5411A 具有原生快充功能，并符合 USB-IF 电池充电规范修订版 1.2，它
能够快速充电苹果、三星 Galaxy 设备以及任何符合 BC1.2/1.1 的设备。它还允许
便携设备从 TZ5411A 充电下行端口（CDP1）或专用充电端口（DCP2）中获取高
达 1.5A 的电流。它还可以使系统即使在“睡眠”和“关机”状态下也能快速充电手持设
备。
2.1. 符合 USB 3.2 规范 1.0
上行端口支持超高速(SS)、高速(HS)和全速(FS)传输
下行端口支持 SS、HS、FS 和低速(LS)传输
1 个控制通道和 1 个中断通道
兼容 USB 2.0/USB1.1
2.2. 所有下行端口和上行端口均支持快速充电
符合 USB 电池充电修订版 v1.2，支持 SDP（标准下行端口）、CDP、
DCP 和 ACA-Dock
下行端口可从标准下行端口(SDP)转换为充电下行端口(CDP)或专用充
电端口(DCP)
在上行 VBUS 不存在的情况下，下行设备可以充电，适用于壁式充电器
应用
上行端口能够为支持 ACA-Dock 的便携设备同时进行充电和数据通信
2.3. 芯片内置 32 位微处理器
RISC 架构
单周期指令执行
性能：24 MIPS @ 12MHz（最大）
配备 4KB RAM，4KB 片内 ROM
2.4. 集成 USB 收发器
改进输出驱动器以减少电磁干扰
内部电源故障检测以实现 ESD 恢复
集成 USB3.0 收发器和 USB 2.0 收发器
2.5. 高级电源管理和低功耗
支持 USB3.0 U0/U1/U2/U3 电源管理状态
支持 USB2.0 suspend 和 resume
支持所有下行端口的 Individual/Gang 过流检测
支持所有下行端口的 Individual/Gang 电源控制
2.6. 可通过 SPI FLASH/EEPROM/引脚等配置
可配置的 BC1.2 充电功能
支持通过 SPI FLASH 和 EEPROM 进行系统编程固件升级
支持下行端口上的不可移除设备
支持自定义 VID/PID（USB3.0 和 USB2.0 相互独立）
可配置下行端口的 1 线、3 线、4 线 LED 模式TZ5411A
Teramic Technology (Shanghai) Co., Ltd. 7 / 21 V2.0
2.7. 灵活设计
自动在自供电和总线供电模式之间切换
支持 PHY 调谐
支持固件设置寄存器
允许下行端口连接多达 8 个设备，4 个 USB3.0 不可移除设备加上 4
个 USB2.0 不可移除设备或端口
2.8. 低 BOM 成本
单一外部 24 MHz 晶体/振荡器时钟输入
内置上行端口 1.5KΩ 上拉和下行端口 15KΩ 下拉电阻
内置 5 至 3.3V LDO 调节器和 5 至 1.1V 的 DCDC
2.9. 可用的封装类型

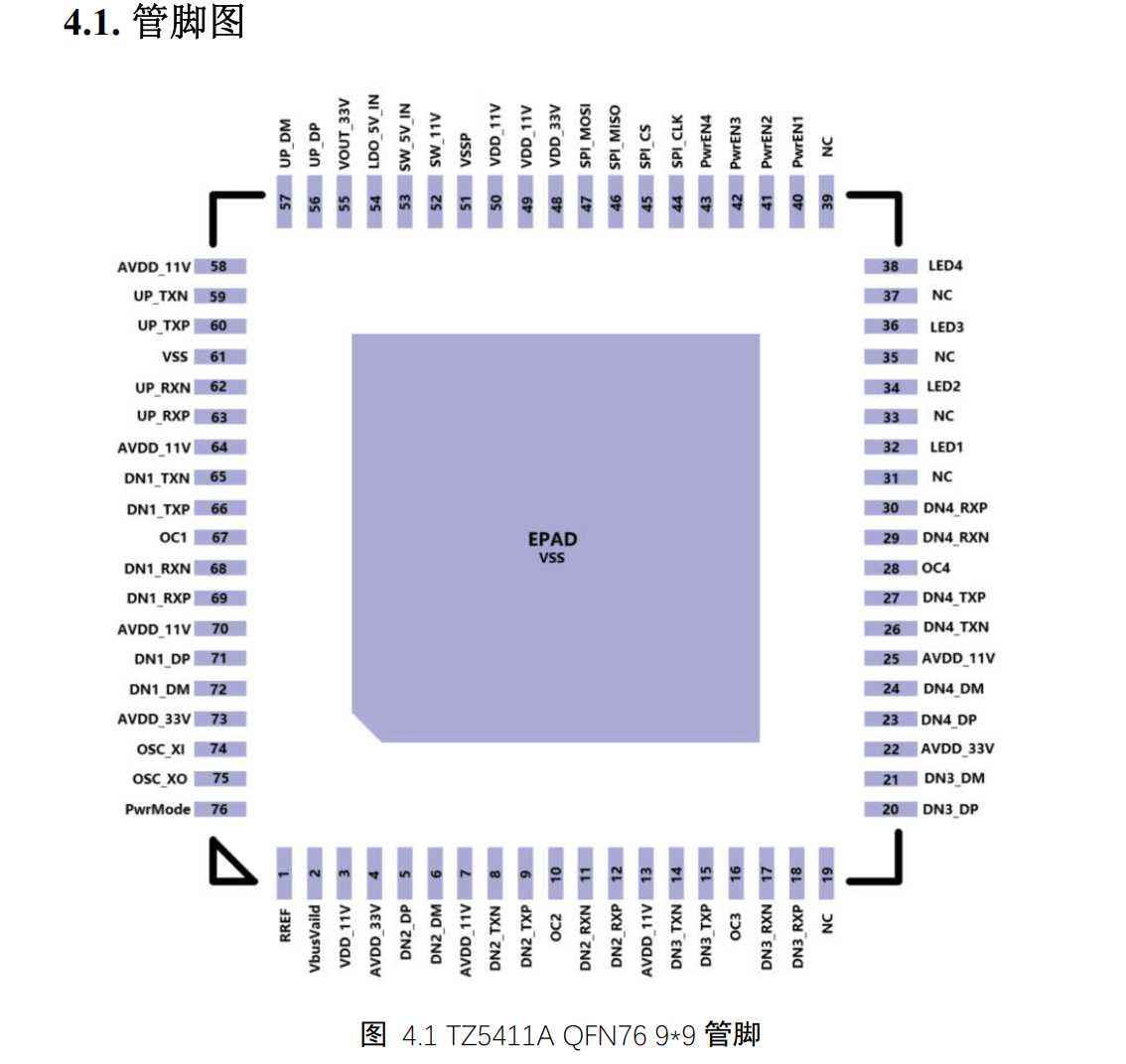

QFN 76 (9x9mm)
2.10. 应用
独立 USB 集线器/扩展坞
平板电脑/超薄笔记本/笔记本电脑
主板
显示器内置集线器，TZ5411A GPIO 可以编程为 I2C 接口，通过 USB
接口轻松更新固件
电视机内置集线器
复合设备，如集线器-读卡器应用
USB 壁式充电器
其他消费电子产品
定制应用
动态禁用/启用端口
环境光传感器或旋转/位置传感器的 GPIO 信号
