模拟地和数字地混合PCB布局探讨

这是我的产品目前的电路拓扑，有一些疑问想跟大佬们共同探讨一下。

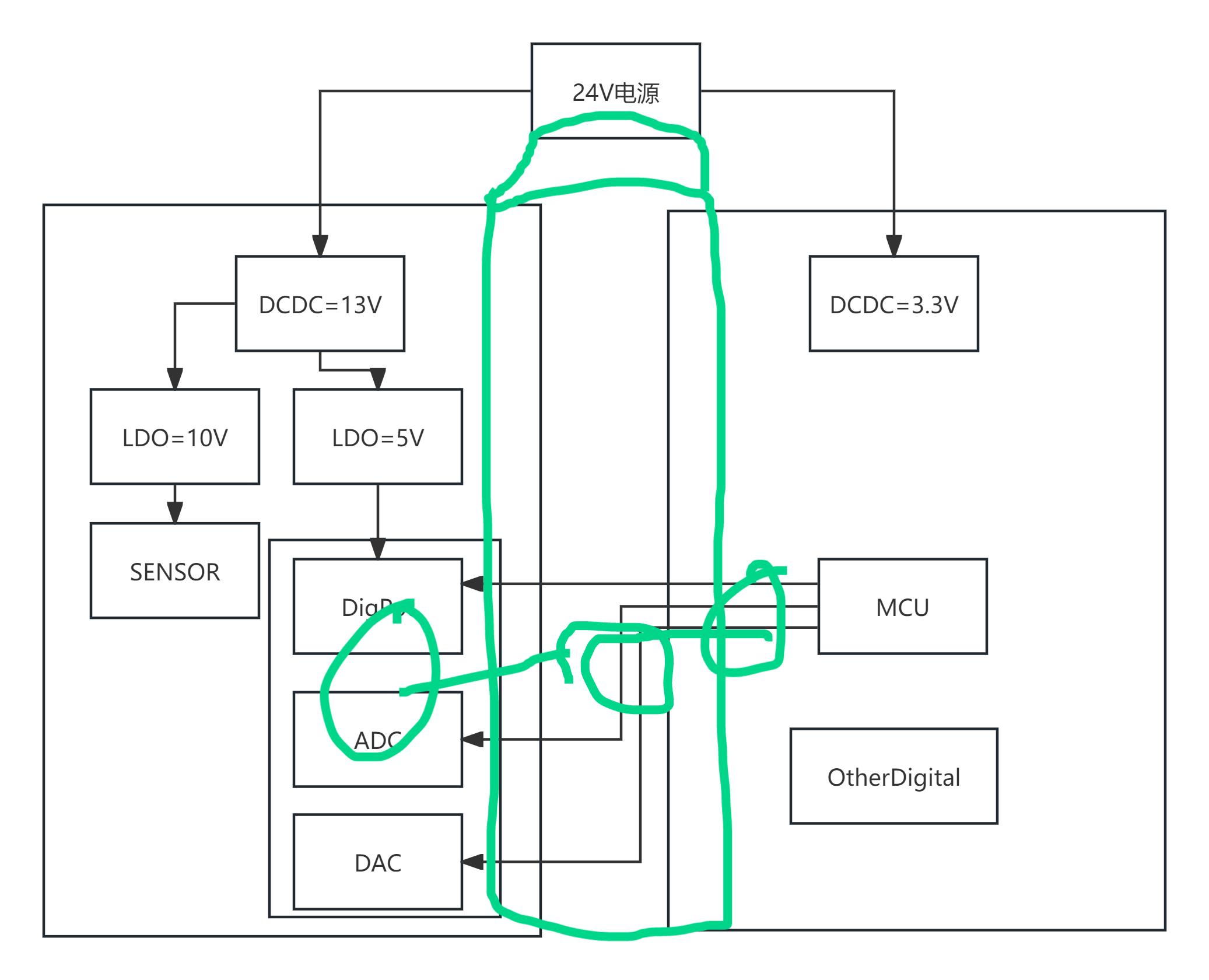

图1，模拟地和数字地分开，在电源入口处相连，红色是模拟地的连接示意，绿色为数字电流的返回路径。此方案感觉不妥当的是数字电流的返回路径过长，地环路过大。
图2，模拟地和数字地分开，使用6层板单独用一整层作为公共地，在ADC和DAC出将模拟地和数字地连接在公共地上然后公共地和电源入口地连接。
问题1、模拟地的DCDC应该归为模拟地还是电源地单独处理呢。以上两种方案哪个更好一些呢。
