求助，关于CAN TRANSCIEVER（TJA1145ATK） UVLO的问题求解

针对您在使用TJA1145ATK/FD时遇到的UVLO（欠压锁定）问题，以下是逐步分析与解答：

关键问题解析

1.


   UVLO的作用与阈值特性

   UVLO通过滞回（Hysteresis）设计确保电源稳定。其包含两个阈值：





   • 上升阈值（V_UVLO+）：电源电压需超过此值才能解除锁定（芯片启动）。


   • 下降阈值（V_UVLO-）：电源电压低于此值时触发锁定（芯片关闭）。






2.


   TJA1145ATK的规格参数

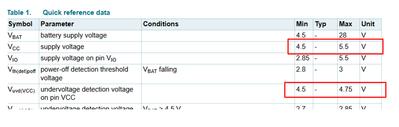

   根据数据表（需确认具体版本）：





   • VCC工作范围：4.5V（最小值）至5.5V（最大值）。


   • UVLO上升阈值（V_UVLO+）：典型值4.5V，最大值4.75V。


   • UVLO下降阈值（V_UVLO-）：典型值4.3V，最小值4.0V。





矛盾点解释

•


  用户困惑：为何VCC的最小工作电压为4.5V，而UVLO的最大上升阈值是4.75V？





  • 关键区分：


  • 启动条件：VCC需超过V_UVLO+最大值（4.75V）才能确保所有芯片正常启动。


  • 工作条件：一旦启动，VCC可降至4.5V（最小值），因此时UVLO的下降阈值（V_UVLO-）更低（如4.3V），不会触发关闭。






•


  举例场景：





  • 若VCC供电为4.6V且芯片的UVLO上升阈值为4.75V（最大值）：


  • 启动阶段：4.6V < 4.75V → UVLO未被解除，芯片无法启动。


  • 已启动状态：4.6V > 4.3V（UVLO下降阈值） → 芯片正常工作。





根本原因与解决方案

1.


   问题根源





   • 用户可能在设计中将VCC的工作电压最小值（4.5V）误认为是启动所需的最低电压，而实际启动需要满足更高的UVLO上升阈值（最大值4.75V）。






2.


   解决方案





   • 确保启动电压足够：VCC在启动时必须超过4.75V（最大值）。检查电源设计是否存在以下问题：



     • 电源输出能力不足（如压降过大）。


     • 线路电阻或电容导致电压上升缓慢（需快速达到4.75V以上）。




   • 验证实际VCC波形：使用示波器监测VCC上电过程，确认无跌落或延迟导致电压低于4.75V。






3.


   设计建议





   • 选择标称5V电源，留出足够余量（如5V±5% → 4.75V~5.25V），确保即使存在波动也能覆盖UVLO最大阈值。


   • 添加去耦电容（如10μF）稳定VCC，减少瞬态跌落风险。





数据表解读要点

• 参数定义明确：



  • VCC=4.5V（最小值）：芯片启动后可维持正常工作的最低电压。


  • UVLO上升阈值（最大值4.75V）：所有芯片启动所需的最低输入电压保证值。




• 滞回设计意义：防止电压波动导致反复启停（如启动后允许VCC降至4.3V再关闭）。

结论

• 4.6V供电时的可能性：



  • 若VCC在启动时稳定在4.6V且未达到芯片实际的UVLO上升阈值（如4.75V），则芯片无法启动。


  • 若VCC启动时超过4.75V后降至4.6V，芯片仍可正常工作。




• 行动建议：优化电源设计，确保上电瞬间VCC快速超过4.75V，并验证实际电路中的电压波形。

通过以上分析，可明确UVLO机制与VCC工作条件的关系，从而解决设计中的疑惑。
