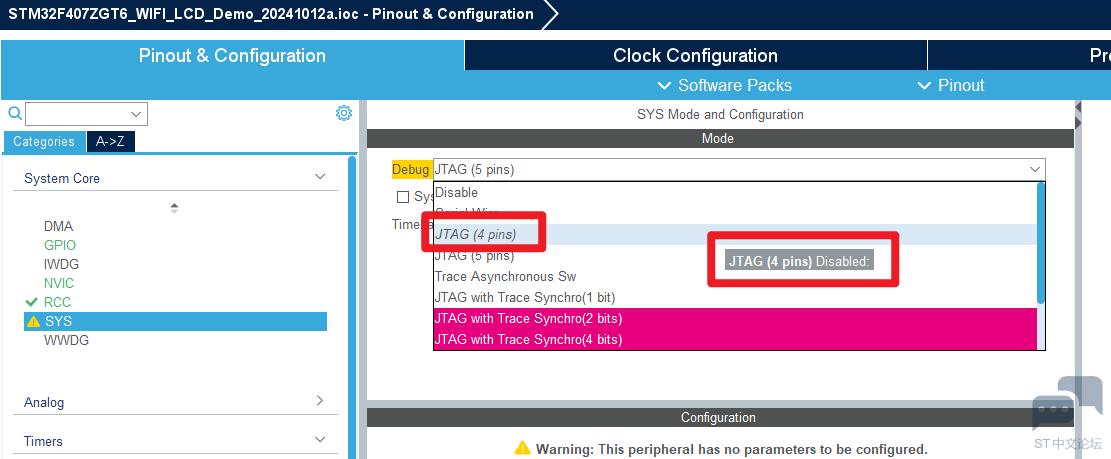

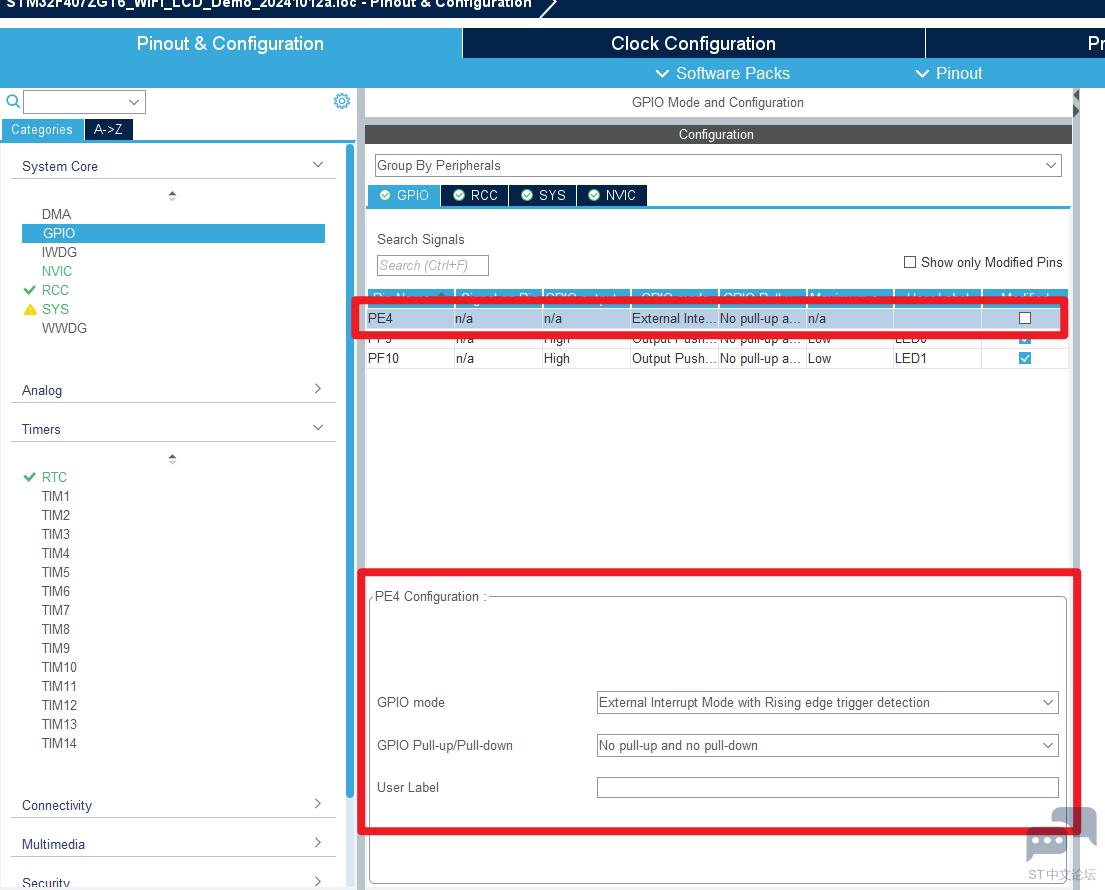

STMf407ZGT6在配置PE4引脚后，Debug无法选择JTAG (4 pins)是什么原因？

在STM32F407ZGT6中，配置PE4引脚后导致无法选择JTAG（4引脚）的原因及解决方法如下：

主要原因分析：

1.


   引脚复用冲突：





   • PE4默认功能：PE4通常与FSMC_A20/TIM1_ETR复用。若启用FSMC或TIM1，可能导致JTAG引脚被自动禁用。


   • JTAG引脚占用：JTAG的PA13（JTMS/SWDIO）、PA14（JTCK/SWCLK）、PA15（JTDI）、PB3（JTDO）可能被其他外设（如SPI、USART、GPIO）占用。






2.


   调试接口模式配置错误：





   • 默认情况下，STM32F4的调试接口可能处于JTAG模式，但若在代码或配置工具（如STM32CubeMX）中启用了其他外设（如FSMC），系统会自动禁用JTAG以释放引脚。






3.


   寄存器配置覆盖：





   • 通过AFIO_MAPR寄存器禁用JTAG（例如设置SWJ_CFG字段为SWD模式），导致JTAG功能关闭。





解决方法：

1. 检查外设配置：

• 禁用冲突外设：如FSMC、SPI1（使用PA15/PB3）、USART（使用PA14）等。在STM32CubeMX中，确保这些外设未被使用。


• 验证PE4配置：确认PE4未配置为FSMC_A20或TIM1_ETR，除非必要。若必须使用这些功能，考虑切换到SWD调试模式。

2. 调整调试接口模式：

• 使用SWD模式：SWD只需PA13（SWDIO）和PA14（SWCLK），不占用PA15和PB3。在IDE（如Keil、IAR）中选择“SWD”作为调试接口。


• 代码中释放JTAG引脚：


   // 在初始化代码中释放PA15/PB3/PB4（保留SWD功能）

   RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

   GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE); // 禁用JTAG，保留SWD

3. STM32CubeMX配置：

• 手动启用JTAG：在Pinout & Configuration → System Core → DEBUG中，选择“Serial Wire and JTAG (JTAG-DP + SW-DP)”。


• 检查引脚分配：确保PA13、PA14、PA15、PB3未被分配给其他功能（显示为灰色表示已保留给调试接口）。

4. 硬件检查：

• 接线验证：确认调试器（如ST-Link）的JTAG引脚（TCK、TMS、TDI、TDO）与MCU正确连接，且未被外部电路拉低/拉高。


• 供电和复位：确保MCU供电稳定，复位电路正常，JTAG接口未处于复位状态。

5. 代码修复示例：

   void DEBUG_Config(void) {

       // 使能AFIO时钟

       RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);



       // 禁用JTAG，仅启用SWD（若需要SWD）

       // GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);



       // 或者，完全启用JTAG和SWD

       GPIO_PinRemapConfig(GPIO_Remap_SWJ_NoJTRST, ENABLE); // 保留所有调试引脚

   }

总结：

配置PE4后导致JTAG失效的核心原因是复用功能冲突或调试接口模式被更改。通过切换调试模式、释放JTAG引脚或调整外设配置即可恢复JTAG功能。推荐优先使用SWD模式以节省引脚资源。
