DAC7512数据转换输出和数字不成比例是怎么回事?

  输出端带个电阻下拉到地，这个模式对输出会有影响的

是MCU和DAC加了光耦,光耦的反应速度慢于MCU,于是发出去的波形就失真了,mcu加了延时就可以了

DAC7512是一款12位数字模拟转换器（DAC），它将数字信号转换为模拟电压输出。根据您的描述，您在使用DAC7512时遇到了一些问题。让我们逐步分析这些问题：

1. 输出电压不成比例问题：
   - 当DAC数据大于0x7FF时，输出电压按5V比例输出。这是因为DAC7512的输出电压范围是0V到Vref（参考电压），当DAC数据达到最大值（0x7FF）时，输出电压接近Vref。
   - 当DAC数据小于等于0x7FF时，输出电压按2.5V基准比例输出电压。这可能是因为您的参考电压Vref设置为2.5V。您可以通过调整参考电压来改变输出电压的比例。

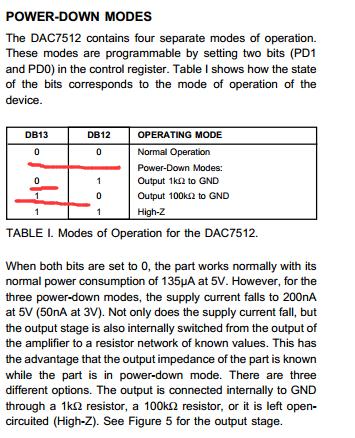

2. DB13和DB12选择00是什么模式：
   - DB13和DB12是DAC7512的控制位，用于选择输出模式。当DB13和DB12都为0时，DAC7512处于双缓冲模式。在这种模式下，DAC有两个缓冲寄存器，一个用于当前输出，另一个用于下一个输出。当您更新DAC数据时，新的数据会被存储在第二个缓冲寄存器中，直到您触发更新，然后两个缓冲寄存器的数据才会交换。

3. 低功耗对应的是00还是处00以外的：
   - 低功耗模式通常是指DAC7512的功耗降低模式。在这种模式下，DAC7512的功耗会降低，但输出电压的稳定性和精度可能会受到影响。您需要查阅DAC7512的数据手册，了解低功耗模式对应的DB13和DB12的设置。

4. 01和10接入1k和10k对输出电压的影响：
   - DB13和DB12的其他组合（01和10）可能会影响DAC7512的输出模式，例如单缓冲模式或外部触发模式。这些模式可能会影响输出电压的稳定性和精度。接入1k和10k电阻可能会影响DAC7512的输出阻抗，从而影响输出电压。具体的影响取决于您的电路设计和负载。

建议您查阅DAC7512的数据手册，了解不同DB13和DB12设置下的输出模式和性能参数。这将帮助您更好地理解DAC7512的工作原理，并解决您遇到的问题。
