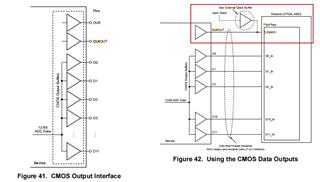

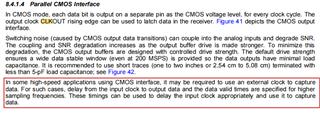

ADS4128的输出时钟CLKOUTP,是否可以不用,而采用FPGA自己产生的一个时钟?

我的设计ADS4128跟FPGA通过CMOS方式连接,想请教一下,ADS4128的输出时钟CLKOUTP,是否可以不用,而采用FPGA自己产生的一个时钟?
如果可以,那么FGPA的输出给AD的时钟CLKP,和CLKOUTP之间需要满足什么条件?
谢谢!


回帖(2)

夏日余晖

2024-11-22 10:56:16

您好,

不建议使用FPGA产生的时钟,FPGA产生的时钟抖动较大,时钟输入必须来自干净的低抖动源。


举报

成尔秩

2024-11-22 11:48:58
是的,您可以不使用ADS4128的输出时钟CLKOUTP,而采用FPGA自己产生的一个时钟。在这种情况下,您需要确保FPGA生成的时钟满足ADS4128的时钟要求。以下是一些关键条件和步骤:

1. 时钟频率:首先,您需要确保FPGA生成的时钟频率与ADS4128的采样率相匹配。ADS4128的采样率范围为1 SPS至100 kSPS,因此您需要生成一个与此范围相匹配的时钟。

2. 时钟相位:为了确保数据同步,您需要确保FPGA生成的时钟与ADS4128的内部时钟相位对齐。这通常意味着FPGA的时钟应该与ADS4128的CLKP时钟相位相同。

3. 时钟稳定性:FPGA生成的时钟需要具有足够的稳定性,以确保数据采集的准确性。您可以使用FPGA内部的相位锁定环(PLL)或时钟管理单元(CMU)来生成稳定的时钟信号。

4. 时钟同步:在将FPGA生成的时钟信号传递给ADS4128之前,您需要确保时钟信号已经稳定。这可以通过在FPGA内部添加适当的时钟缓冲器和同步器来实现。

5. 时钟信号完整性:为了确保时钟信号在FPGA和ADS4128之间传输时的完整性,您需要考虑信号完整性问题,如反射、串扰和阻抗匹配。您可以通过在FPGA和ADS4128之间添加适当的信号完整性措施来解决这些问题。

总之,您可以使用FPGA自己产生的时钟代替ADS4128的CLKOUTP,但需要确保满足上述条件。这将有助于确保数据采集的准确性和稳定性。
