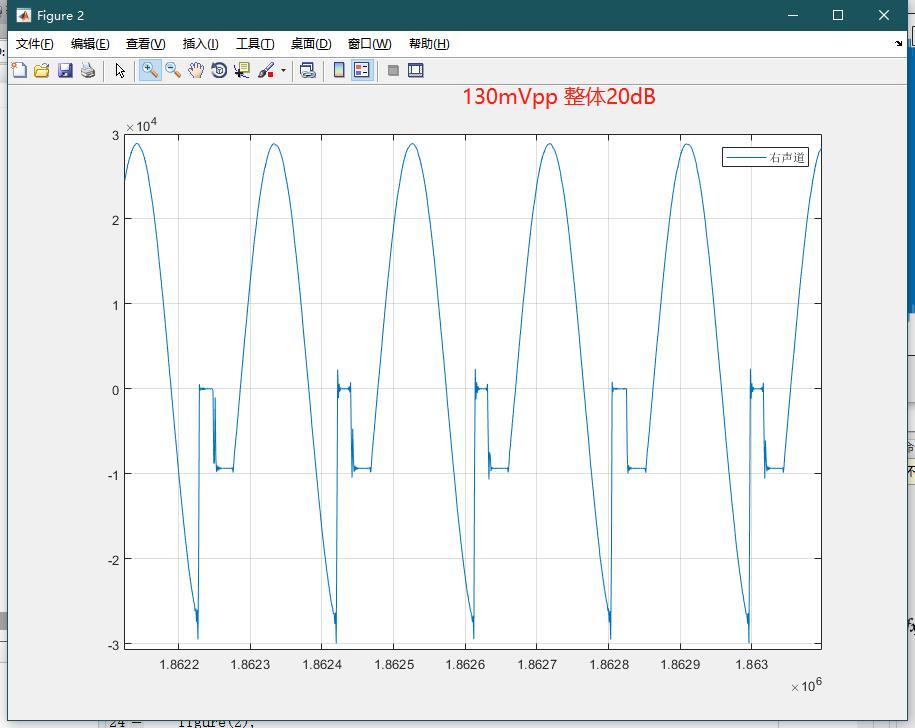

根据您提供的信息,TLV320AIC3254在输入较大信号时,负半周的信号出现了严重的畸变。以下是可能的原因和解决方案:

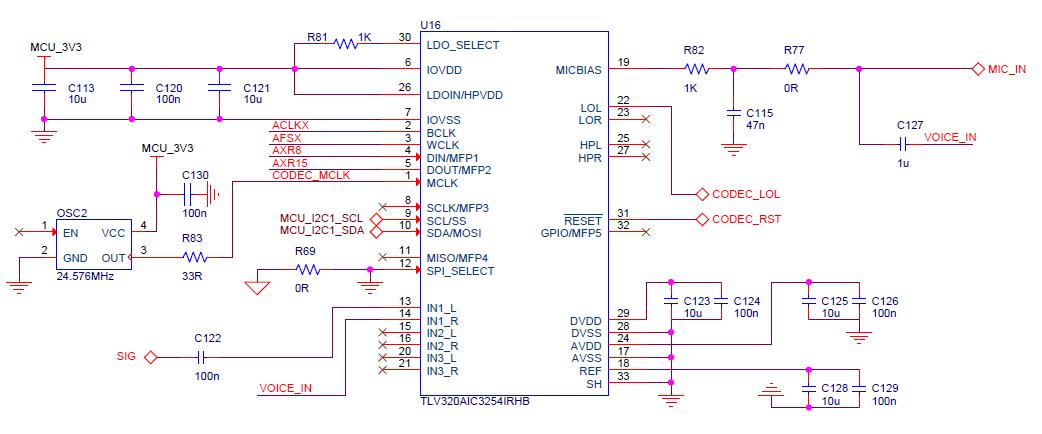

1. 共模电压设置不当:您提到设置MIC共模电压为0.9V。共模电压设置不当可能导致信号失真。请检查共模电压是否在合适的范围内,通常在0.6V至1.4V之间。如果需要,可以尝试调整共模电压值。
2. 输入信号幅度过大:虽然理论上进入ADC的信号幅度为1.3V,但实际输入信号可能超出了这个范围。请检查输入信号的幅度是否在允许的范围内。如果信号幅度过大,可以尝试减小输入信号的幅度。
3. ADC量化误差:ADC的量化误差可能导致信号失真。请检查ADC的分辨率和量化误差是否在可接受的范围内。如果需要,可以尝试提高ADC的分辨率。
4. 信号链路中的噪声:信号链路中的噪声可能导致信号失真。请检查信号链路中的各个组件,如放大器、滤波器等,是否存在噪声问题。如果需要,可以尝试优化信号链路设计,降低噪声。
5. CODEC内部增益设置不当:您提到CODEC内部增益设置为20dB。请检查增益设置是否合适。如果需要,可以尝试调整增益设置。
6. DSP处理问题:请检查DSP的MCASP接口和ADC模块的配置是否正确。如果需要,可以尝试重新配置DSP的相关参数。
综上所述,要解决负半周信号畸变的问题,需要从多个方面进行排查和调整。希望这些建议对您有所帮助。
