使用PCM1804时,发现ADC在转换过程中产生3次谐波较大,为什么?

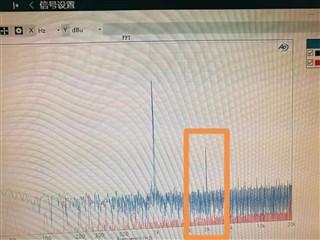

  • 我们在使用ti的PCM1804时,发现ADC在转换过程中产生3次谐波较大,影响失真度,具体如图,问一下,有没有好建议,以及设计的时候有什么特别需要注意的事项吗

回帖(2)

夏日余晖

2024-10-11 17:45:51

您好,

您输入的信号是怎样的?是无干扰的单频1kHZ信号吗?

对下面截图里的管脚做好电容滤波,滤波电容尽可能靠近管脚放置;


选择精度高的电容器,通常不建议使用Y5V,另外电容器的额定电压是预期电压的两倍。


举报

石玉兰

2024-10-12 18:11:34
在使用TI的PCM1804 ADC时,发现在转换过程中产生3次谐波较大,这可能是由于以下几个原因导致的:

1. 采样率不足:采样率过低可能导致混叠现象,从而产生较大的谐波。根据奈奎斯特采样定理,采样率至少应为信号最高频率的两倍。请检查您的采样率是否满足要求。

2. 信号源的非线性:信号源的非线性可能导致谐波的产生。请检查信号源的质量,确保其线性度足够好。

3. ADC的非理想特性:ADC本身可能存在一定的非线性和失真,导致谐波的产生。可以尝试使用其他型号的ADC进行对比测试,以确定问题是否出在PCM1804上。

4. 电路设计问题:电路设计中的一些问题可能导致谐波的产生。请检查电路设计,确保电源、地线、信号线等连接正确,避免电磁干扰。

针对以上问题,您可以尝试以下方法来降低谐波:

1. 提高采样率:如果可能的话,提高采样率以满足奈奎斯特采样定理的要求。

2. 使用高质量的信号源:选择线性度较高的信号源,以减少谐波的产生。

3. 使用低通滤波器:在ADC输入端添加低通滤波器,可以有效降低高频谐波的影响。

4. 优化电路设计:检查电路设计,确保电源、地线、信号线等连接正确,避免电磁干扰。同时,可以考虑使用差分信号传输,以减少共模干扰。

5. 软件处理:在软件层面,可以尝试使用数字滤波器对ADC输出的信号进行处理,以降低谐波的影响。

总之,在使用PCM1804时,需要注意采样率、信号源质量、电路设计等方面,以降低谐波的产生。同时,可以尝试使用低通滤波器、差分信号传输等方法来降低谐波的影响。
