如何去实现STM32的PCB原理图设计呢

如何去实现STM32的PCB原理图设计呢？有哪些设计步骤？

回帖（1）

皮金燕

2022-2-10 15:09:27

一. PCB画图

生成BOM表

这是在原理图上生成
点击报告

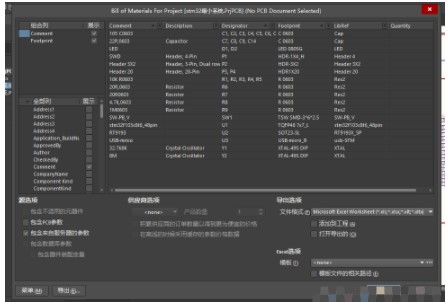

点击左下角导出，将其保存

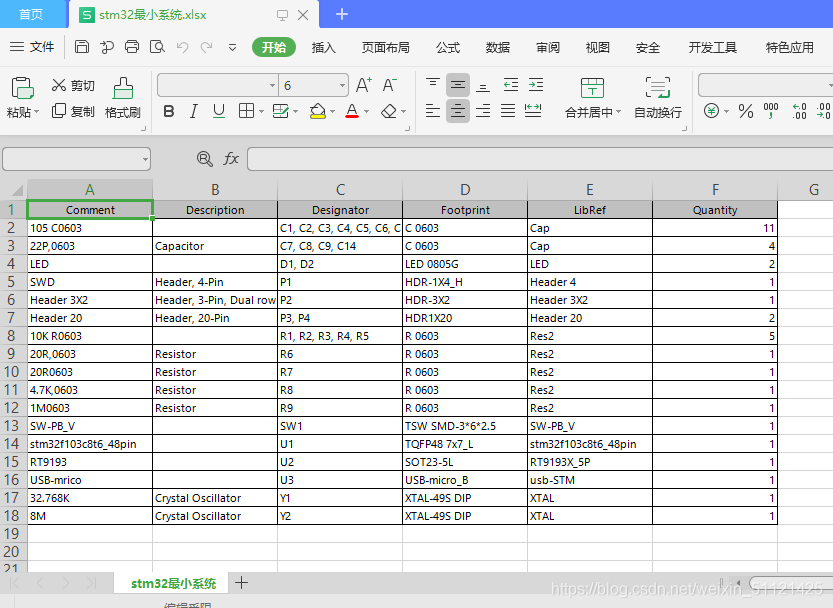

可以看到，生成的表格

网络表

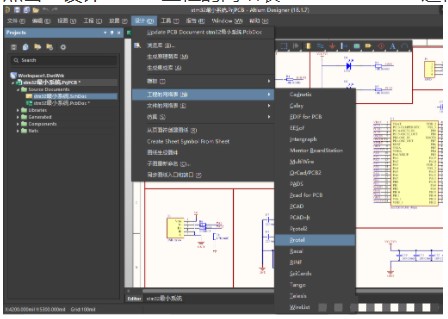

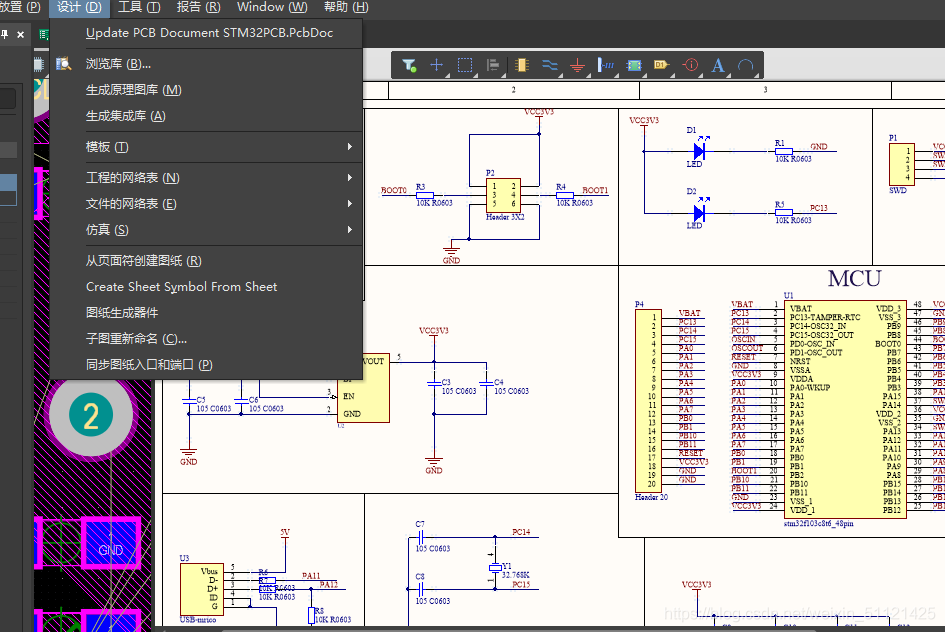

点击“设计”→“工程的网络表”→“Protel” 这样就成功生成网络表了

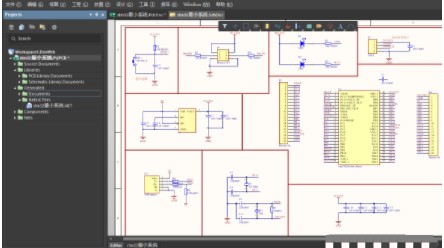

可在左边如下，找到生成的表

1. 建立PCB工程

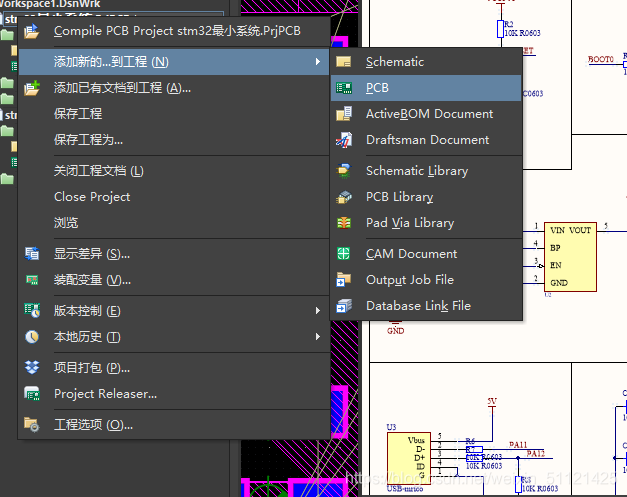

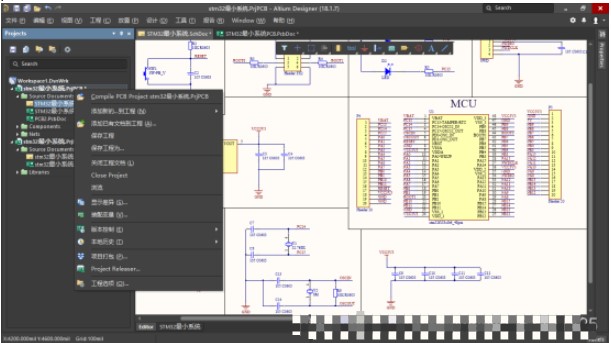

右键工程，如下选择。

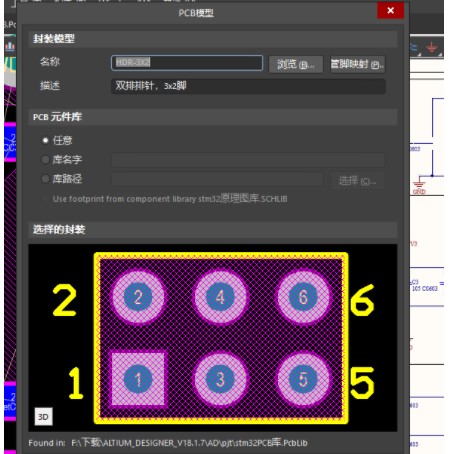

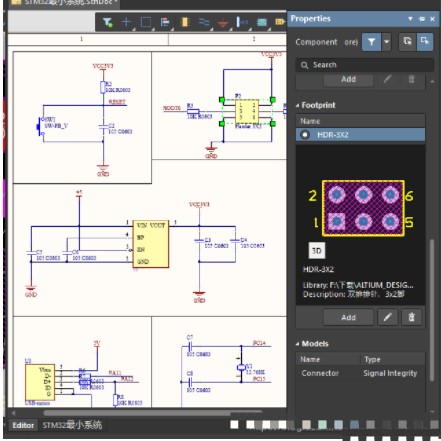

对元件进行封装。可以双击元件查看是否封装了？查看右侧菜单，找到footprint,没封装的话点击编辑，就是铅笔那个。

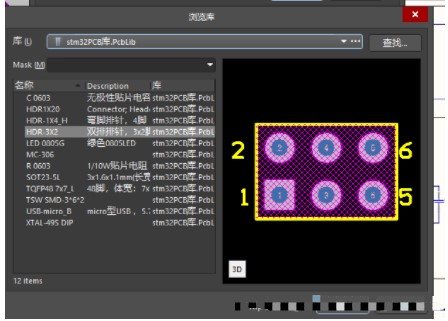

出现如下画面，点击浏览。

选择封装。

2. 右键工程，检查

无报错

3. 导入原理图

4. 执行变更，然后关闭

导入结果：

5.进行元件布局

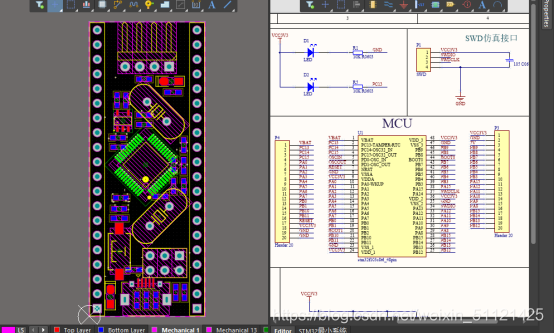

可点击windows点击垂直平铺，

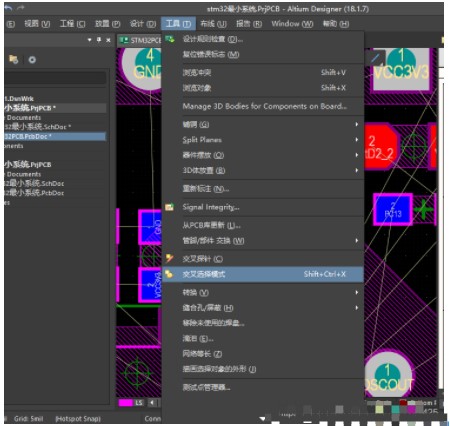

点击交叉选择模式

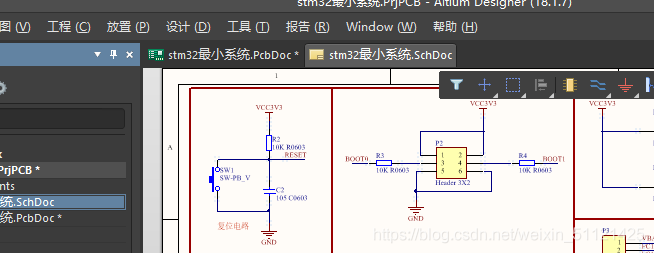

然后在原理图里选择元器件。

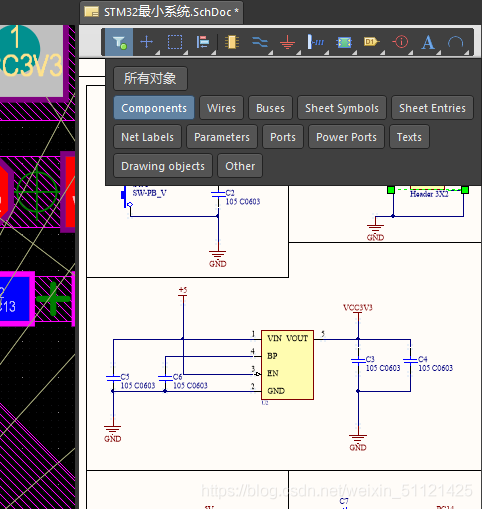

点击筛选，这样在移动器件时就不会改变引脚，保险一点儿。

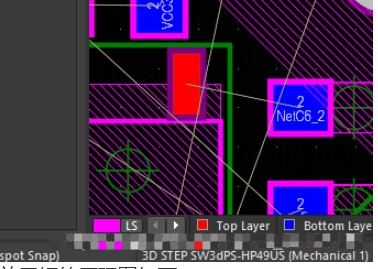

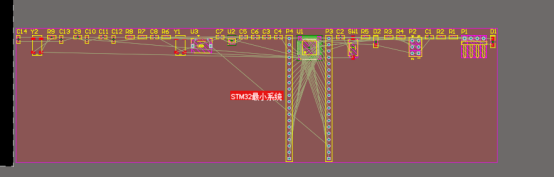

布局图如下，需要注意的是，那些电容和电阻，需要放在最底层，点击快捷键L，切换到最底层，进行放置。元器件放在顶层（图中，Top Layer）。

放置好的原理图如下。
如图：

二. 布线(自动布线)

1. 准备工作

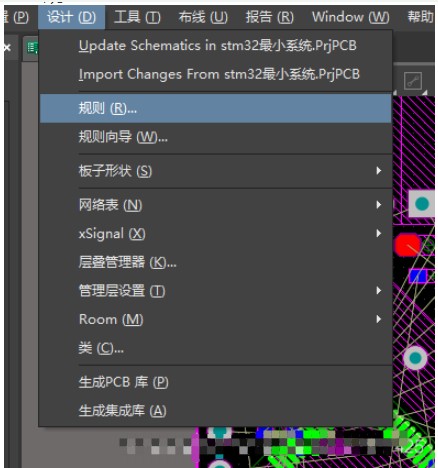

点击规则向导

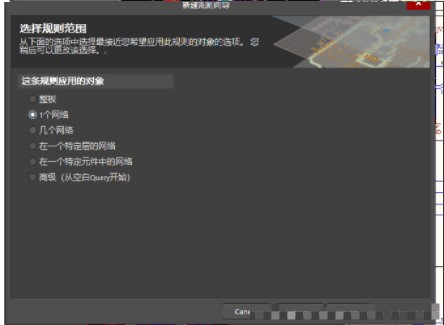

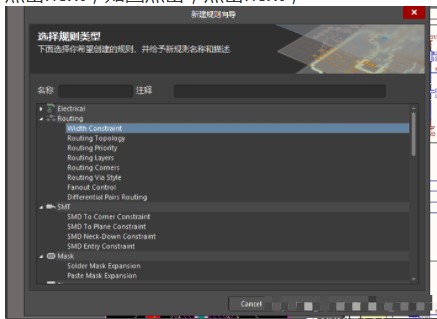

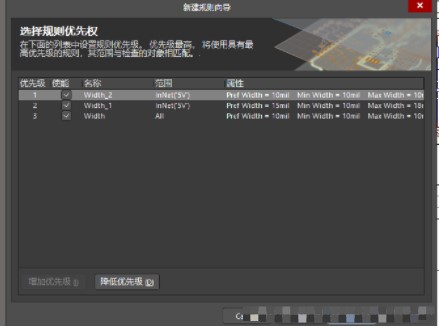

点击next，如图点击，点击next，

最后点击finish.

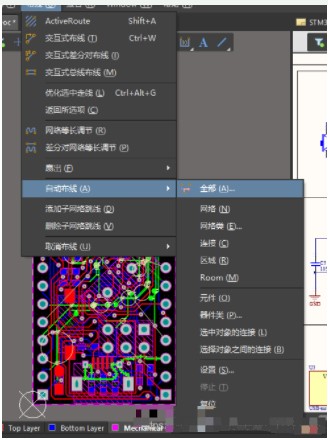

2. 自动布线

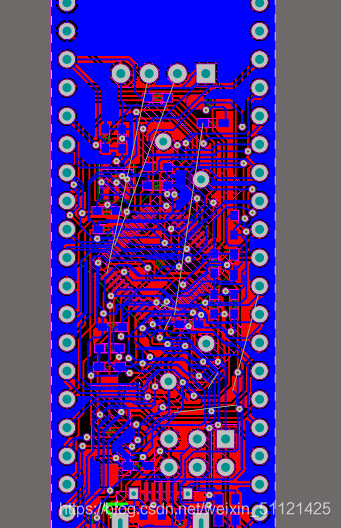

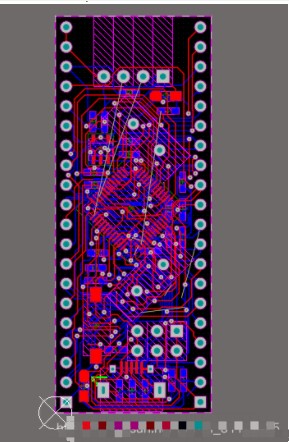

完成如图，

三. 覆铜

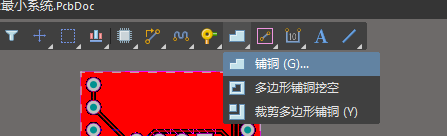

顶层覆铜

选择GUN，因为上面没有对GUN覆铜。

设置完之后你会发现，板子是绿色的，所以进行如下操作

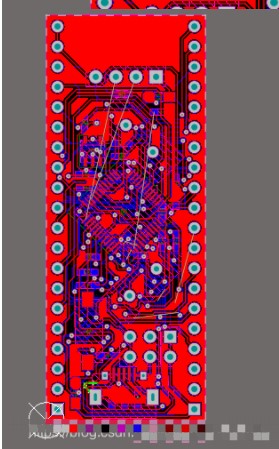

完成图：

底层覆铜
复制顶层覆铜，粘贴到底层。然后再进行

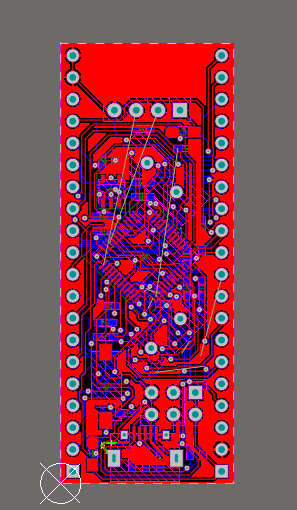

结果如图

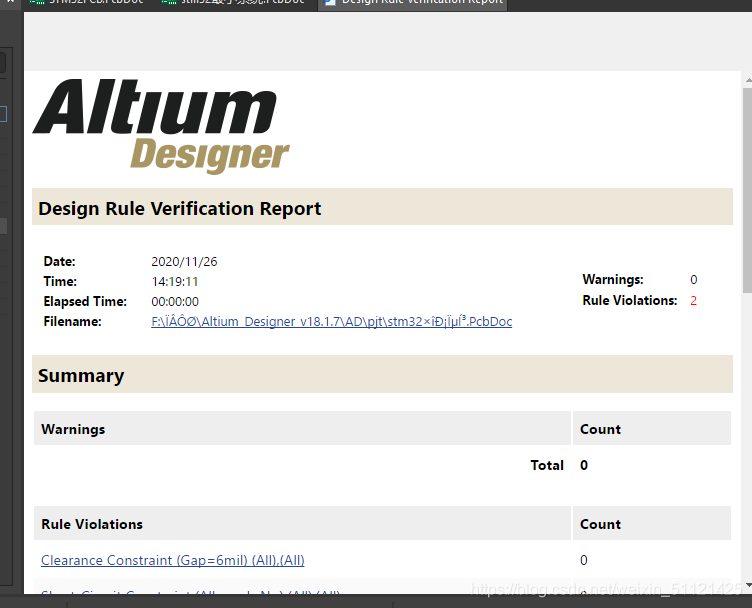

四. 电气规则检查

五、其它

生成logo

点击运行脚本

双击脚本运行

它将添加一个新的PCB，在上面添加logo

选择bottom layer层，选择Mrror X,点击Convent
这里用的图片自己下载，将其转换为bmp格式。再进行如下操作。

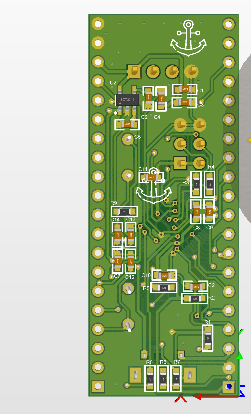

最后结果

3D层

PCB图输出为Gerber光绘文件

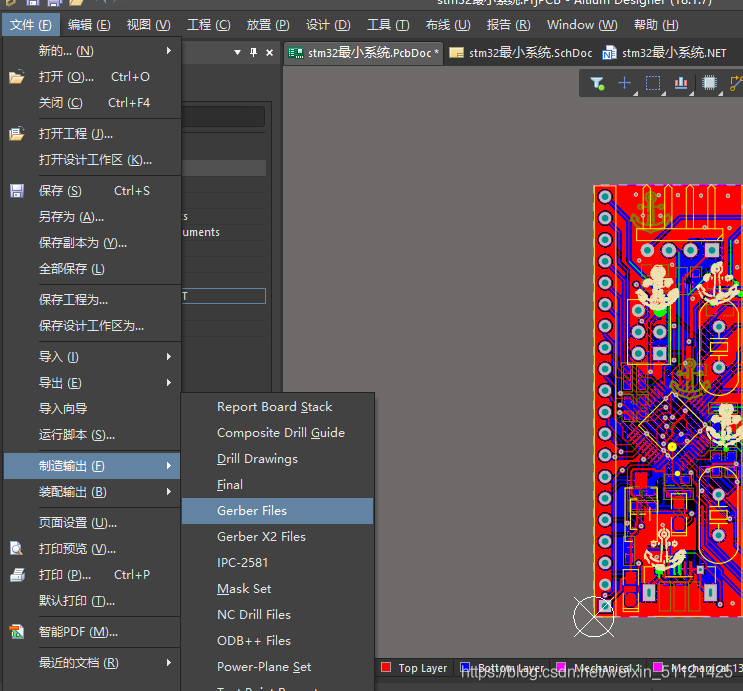

按照下图所示点击

这里选择绘制层全选，镜像层全不选
钻孔图层两个都选择，输出所有使用的钻孔

嵌入孔径打勾

点击确定，生成文件。

至此结束。

一. PCB画图

生成BOM表

这是在原理图上生成
点击报告

点击左下角导出，将其保存

可以看到，生成的表格

网络表

点击“设计”→“工程的网络表”→“Protel” 这样就成功生成网络表了

可在左边如下，找到生成的表

1. 建立PCB工程

右键工程，如下选择。

对元件进行封装。可以双击元件查看是否封装了？查看右侧菜单，找到footprint,没封装的话点击编辑，就是铅笔那个。

出现如下画面，点击浏览。

选择封装。

2. 右键工程，检查

无报错

3. 导入原理图

4. 执行变更，然后关闭

导入结果：

5.进行元件布局

可点击windows点击垂直平铺，

点击交叉选择模式

然后在原理图里选择元器件。
点击筛选，这样在移动器件时就不会改变引脚，保险一点儿。

布局图如下，需要注意的是，那些电容和电阻，需要放在最底层，点击快捷键L，切换到最底层，进行放置。元器件放在顶层（图中，Top Layer）。

放置好的原理图如下。
如图：

二. 布线(自动布线)

1. 准备工作

点击规则向导

点击next，如图点击，点击next，

最后点击finish.
2. 自动布线

完成如图，

三. 覆铜

顶层覆铜

选择GUN，因为上面没有对GUN覆铜。

设置完之后你会发现，板子是绿色的，所以进行如下操作

完成图：

底层覆铜
复制顶层覆铜，粘贴到底层。然后再进行

结果如图

四. 电气规则检查

五、其它

生成logo

点击运行脚本

双击脚本运行

它将添加一个新的PCB，在上面添加logo

选择bottom layer层，选择Mrror X,点击Convent
这里用的图片自己下载，将其转换为bmp格式。再进行如下操作。

最后结果

3D层

PCB图输出为Gerber光绘文件

按照下图所示点击

这里选择绘制层全选，镜像层全不选
钻孔图层两个都选择，输出所有使用的钻孔

嵌入孔径打勾

点击确定，生成文件。

至此结束。
