Cache的原理是什么？Cache地址的过程是怎样的

嵌入式系统设计师学习笔记⑥：存储器的层次架构及Cache详解

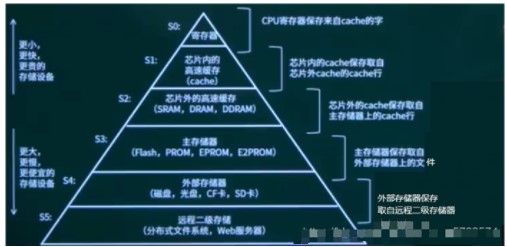

存储器被组织成金字塔形的层次结构：
存储器自上而下，组成6个层次结构，依次变得更慢、访问效率更低、容量更大、每字节的造价更便宜。
如图所示：

Cache：

①功能：提高CPU数据输入输出的速率，突破所谓的“冯·诺依曼瓶颈”
②速度：在计算机的存储系统体系中，Cache是访问速度较快的层次
③原理：使用Cache改善系统性能的依据是程序的局部性原理
④组成：Cache由两部分组成：控制部分和Cache存储器部分
局部性原理：

概念：利用程序的时间局部性和空间局部性来优化系统性能，平衡处理器与存储器之间的数据存取差异，故Cache能提高存储器的平均访问速度。
时间局部性：如果一个存储项被访问后，极有可能会在一段时间间隔内被多次访问。
int i =0,sum =0;for(i=0;i<10;i++){        sum = sum +i;}在上述程序中，局部变量i和sum被访问后，由于存在循环，因此会在短时间内被多次访问 空间局部性：如果一个存储项近期被访问到后，它在内存中相邻的内存空间也极有可能在短时间内被访问到。
int  array[10];定义一个数组，由于数组在内存中是连续存放的，而且对于数组的操作一般都是逐个访问进行，因此若array[0]被访问后，数组中其他元素也极有可能会被访问到。

  Cache能够减少内存的平均访问时间。

  主存与Cache的映射由硬件自动实现

  地址映像：把主存地址空间映像到Cache地址空间。
  地址变换：当程序或数据已经装入到Cache后，在实际运行过程中，把主存地址如何变成Cache地址的过程。

一、直接映像和变换：
①主存储器中一块只能映像到Cache的一个特定的块中
②主存与缓存分成相同大小的数据块
③主存空间按缓存容量分成区，每一区的块数与缓存的总块数相等
④主存中某区的一块装入缓存时只能存入缓存中块号相同的位置

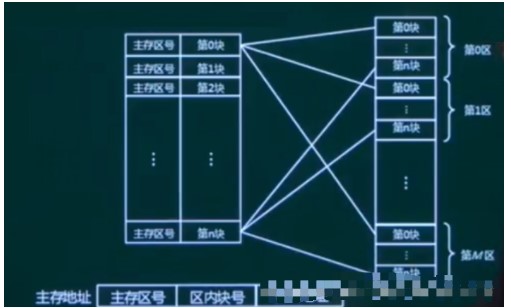

直接相联映射图：

特点：
①地址变换电路简单，访问速度快
②空间利用率低，冲突概率高
③对页面置换算法依赖度高，且Cache空间利用率低，命中率较低
二、组相联映像和变换：
①主存的任意一块可以映像到Cache中的任意一块的位置上
②主存与缓存分为大小相同的数据块
③主存的某一数据块可以装入缓存的任意一块空间中

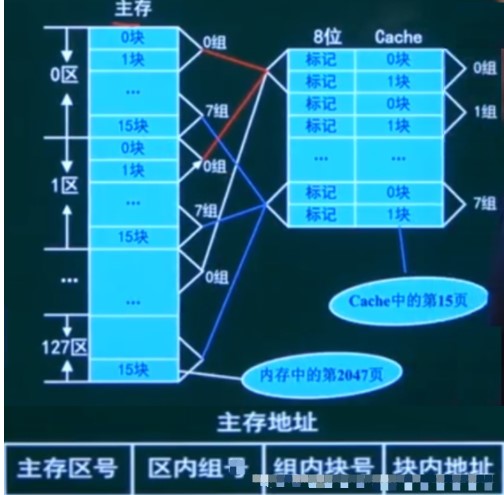

组相联映射图：

特点：
①空间利用率高，命中率较高
②冲突概率低
③实现复杂，速度慢，适合小容量Cache
三、全相联映像和变换：
①主存和Cache按同样大小分块
②Cache分为若干组，如两块一组，主存按Cache组数分区
③每个组采用直接映射方式（组间：直接相联映射）
④组内的块则采用全相联映像方式

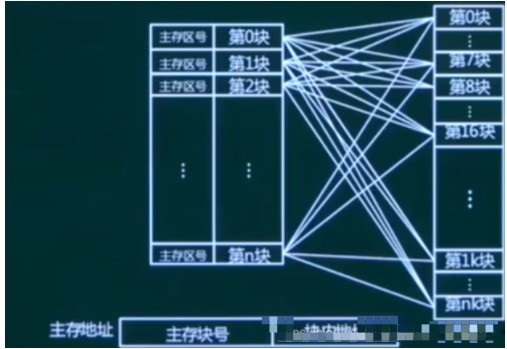

全相联映射图：

特点：
①是直接映像和组相连映像的折中方式
②实现难度和造价要比直接映像方式高。

嵌入式系统设计师学习笔记⑥：存储器的层次架构及Cache详解

存储器被组织成金字塔形的层次结构：
存储器自上而下，组成6个层次结构，依次变得更慢、访问效率更低、容量更大、每字节的造价更便宜。
如图所示：

Cache：

①功能：提高CPU数据输入输出的速率，突破所谓的“冯·诺依曼瓶颈”
②速度：在计算机的存储系统体系中，Cache是访问速度较快的层次
③原理：使用Cache改善系统性能的依据是程序的局部性原理
④组成：Cache由两部分组成：控制部分和Cache存储器部分
局部性原理：

概念：利用程序的时间局部性和空间局部性来优化系统性能，平衡处理器与存储器之间的数据存取差异，故Cache能提高存储器的平均访问速度。
时间局部性：如果一个存储项被访问后，极有可能会在一段时间间隔内被多次访问。
int i =0,sum =0;for(i=0;i<10;i++){        sum = sum +i;}在上述程序中，局部变量i和sum被访问后，由于存在循环，因此会在短时间内被多次访问 空间局部性：如果一个存储项近期被访问到后，它在内存中相邻的内存空间也极有可能在短时间内被访问到。
int  array[10];定义一个数组，由于数组在内存中是连续存放的，而且对于数组的操作一般都是逐个访问进行，因此若array[0]被访问后，数组中其他元素也极有可能会被访问到。

  Cache能够减少内存的平均访问时间。

Cache的参数：

①块（Line）：数据交换的最小单位
②命中（Hit）：在较高层次中发现要访问的内容
命中率（Hit Rate） = 命中次数/访问次数命中时间：访问在较高层次中数据的时间 ③失效（Miss）：需要在较低层次中访问块
失效率 = 1-命中率失效损失=替换较高层次数据块的时间+将该块交付给处理器的时间 ④命中时间<<（远小于）失效损失
Cache平均系统周期时间（以读操作为例：使用“Cache+主存储器”）：
t3 = h*t+(1-h)xt2h代表对Cache的访问命中率t1表示Cache的周期时间t2表示主存储器周期时间系统的平均周期为t3，（1-h）又称为失效率（未命中率） Cache的地址映像：

概念：主存和Cache是同样大小的块组成，主存以块为单位映像到Cache中。
①通常由SRAM（静态存储器）组成。其访问速度远高于主存，接近CPU。
②其功能是提高CPU数据输入输出的速率。其理论依据是程序的局部性原理。实现基础是将主存和Cache划分成大小相同的块/页。
③装入缓存时将主存块与Cache块的映射关系存入相联存储表（硬件实现）中。

  主存与Cache的映射由硬件自动实现

④CPU通过主存地址访存时先访问Cache（若命中可提升速度，所以其关键性能指标是命中率），依据主存地址关联相联存储表转换为Cache地址。如果在Cache中没有，才需要访问主存（Cache页置换，置换算法会影响命中率）。
Cache地址映像的替换策略：

常见的地址映像和变化方式：
①直接映像和变换
②组相联映像和变换
③全相联映像和变换

  地址映像：把主存地址空间映像到Cache地址空间。
  地址变换：当程序或数据已经装入到Cache后，在实际运行过程中，把主存地址如何变成Cache地址的过程。

一、直接映像和变换：
①主存储器中一块只能映像到Cache的一个特定的块中
②主存与缓存分成相同大小的数据块
③主存空间按缓存容量分成区，每一区的块数与缓存的总块数相等
④主存中某区的一块装入缓存时只能存入缓存中块号相同的位置
直接相联映射图：

特点：
①地址变换电路简单，访问速度快
②空间利用率低，冲突概率高
③对页面置换算法依赖度高，且Cache空间利用率低，命中率较低
二、组相联映像和变换：
①主存的任意一块可以映像到Cache中的任意一块的位置上
②主存与缓存分为大小相同的数据块
③主存的某一数据块可以装入缓存的任意一块空间中
组相联映射图：

特点：
①空间利用率高，命中率较高
②冲突概率低
③实现复杂，速度慢，适合小容量Cache
三、全相联映像和变换：
①主存和Cache按同样大小分块
②Cache分为若干组，如两块一组，主存按Cache组数分区
③每个组采用直接映射方式（组间：直接相联映射）
④组内的块则采用全相联映像方式
全相联映射图：

特点：
①是直接映像和组相连映像的折中方式
②实现难度和造价要比直接映像方式高。
