智能网关IGT-DSER集成了多种PLC的原厂协议，方便实现各种PLC与服务端之间的HTTP协议通讯，通过网关的参数配置软件绑定JSON文件的字段与PLC寄存器地址，配置URL，选定周期模式或者触发模式，即可通过POST命令，将JSON文件提交给HTTP的服务端； 如果服务端有返回的JSON，网关进行解析后将数据写入到PLC，实现PLC与HTTP服务端双向通讯。
周期模式是按设置的周期时间提交POST请求和解析返回的文件；触发模式可配置一个或多个触发条件，网关根据触发条件的数据变化进行JSON文件提交，当触发条件是BOOL量时，网关在上升沿提交请求，如果是数据地址，则数据变化一次就提交一次请求。
这个案例里是三菱Q系列的PLC，采用触发模式，分多组提交POST请求，服务端返回的数据需要解析后写入到PLC寄存器。运行网关的参数配置软件，按照用户手册配置好网关的网络通讯后，即可进行数据配置测试，配置表与JSON的对应关系如下：
同一个网关可设置不同的组号(上图中的0,1,2)实现不同的JSON文件在不同的时间发送POST请求，最多可分256组。JSON文件的字段名称都可以编辑，对应的PLC寄存器地址也可以根据需要修改。数据名称和时间字段名称也可以修改，通过'参数'->'其它参数'打开以下窗口：

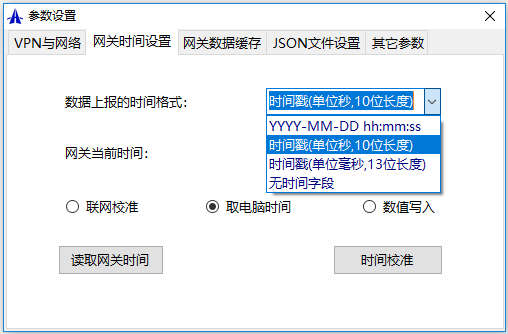

上报到服务端的JSON默认会带一个上报时间字段，根据上图可修改字段名称，同时也可以选择时间格式，通过'参数'->'校准网关时间'，打开以下窗口：
参数配置完成后下载到网关模块内('参数'->'参数写入到网关')，重启网关('工具'->'重启网关')模块后，网关即进入工作状态。可以通过'参数'->'从网关读取参数'，网关的工作状态会显示在信息栏，如果有异常，可通过'工具'->'网关数据监控'查看异常的数据，找到原因后修改配置参数，重新下载运行。
网关模块也支持边缘计算，可以将数据进行预处理后上报和下载，也方便实现各种非标协议的通讯，具体可查看网关的脚本手册。
同时集成了多种PLC协议，以下是常用的PLC：
◆ FX: 三菱FX系列PLC ◆ QL: 三菱Q/L系列PLC
◆ AS: 三菱A系列PLC ◆ OM: 欧姆龙全系列PLC
◆ S72S: 西门子S7-200/Smart系列PLC ◆ S734: 西门子S7-300/400系列PLC
◆ S71K: 西门子S7-1200/1500系列PLC ◆ MBS: 施耐德等Modbus兼容PLC
◆ DVP: 台达、信捷PLC ◆ NAIS: 松下全系列PLC
◆ KVS: 基恩士全系列PLC ◆ FTK: 永宏全系列PLC
◆ MSK: LS/LG全系列PLC ◆ KOY: 光洋全系列PLC
◆ ABM: AB MicroLogix系列PLC ◆ ABC: AB Compact/Control系列PLC
