1.评估板简介
创龙TL570x-EVM是一款基于
ti Sitara系列AM5708 ARM Cortex-A15 +浮点DSP C66x处理器设计的异构多核SoC评估板，由核心板和底板组成。核心板经过专业的
PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。
评估板接口资源丰富，引出双路PRU百兆网口、千兆网口、USB 3.0、CAMERA、GPMC、HDMI、PCIe等接口，方便用户快速进行产品方案评估与技术预研。

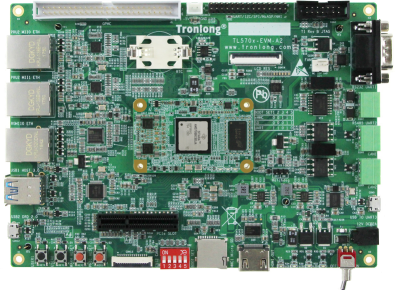

图 1评估板正面图1

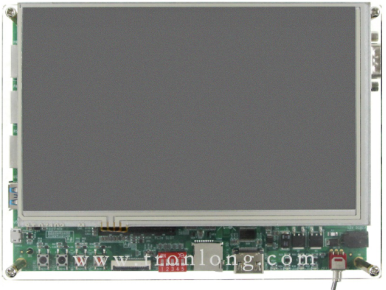

图 2评估板正面图2
2.典型应用领域
3.软硬件参数硬件框图
图 3评估板硬件框图

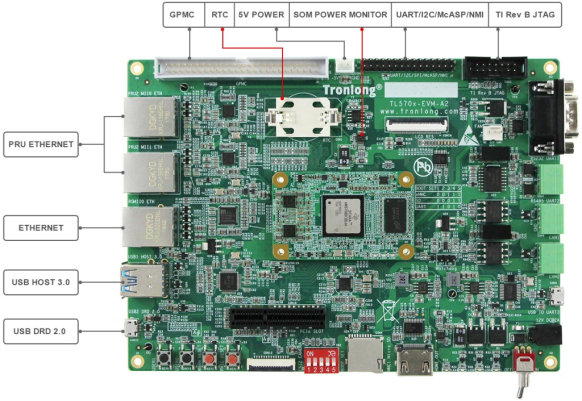

图 4评估板硬件资源图解1

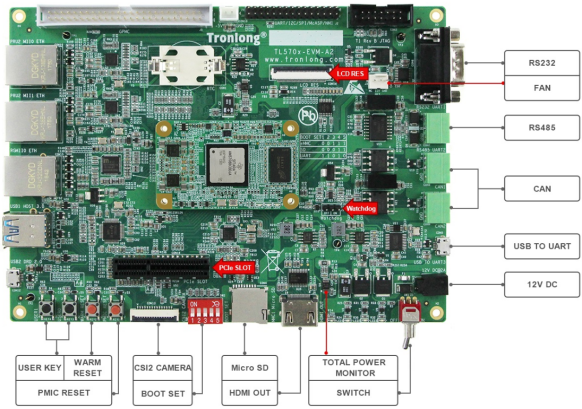

图 5评估板硬件资源图解2
硬件参数
表 1
CPU
| CPU：TI Sitara AM5708
|
1x ARM Cortex-A15，主频1GHz
|
1x DSP C66x，主频750MHz，支持浮点运算
|
2x IPU(Image Processing Unit)，每个IPU子系统含2个ARM Cortex-M4核心，共4个ARM Cortex-M4核心
|
2x PRU-ICSS，每个PRU-ICSS子系统含2个PRU(Programmable Real-time Unit)核心，共4个PRU核心，支持EtherCAT等协议
|
1x IVA-HD Video Codec，支持1路1080P60 H.264视频硬件编解码
|
1x SGX544 3D GPU图形加速器
|
1x GC320 2D图形加速器
|
ROM
| 4/8GByte eMMC
|
RAM
| 512M/1G/2GByte DDR3
|
512KByte On-Chip Shared Memory
|
B2B Connector
| 2x 70pin公座B2B连接器，2x 70pin母座B2B连接器，共280pin，间距0.5mm，合高4.0mm
|
LED
| 2x电源指示灯（核心板1个，底板1个）
|
5x用户可编程指示灯（核心板2个，底板3个）
|
KEY
| 1x电源复位按键
|
1x系统复位按键
|
2x用户输入按键
|
SD
| 1x Micro SD接口
|
RTC
| 1x RTC座，适配纽扣电池ML2032（3V可充）、CR2032（3V不可充）
|
Ethernet
| 1x RGMII，RJ45接口，10/100/1000M自适应
|
2x PRU MII，RJ45接口，10/100M自适应
|
USB
| 1x USB 2.0 DRD（Dual-Role-Device - Host or Device），Micro USB接口
|
2x USB 3.0 HOST接口
|
CAN
| 2x CAN，3pin 3.81mm绿色端子方式
|
UART
| 1x Debug UART，UART3，Micro USB接口
|
1x RS232 UART，UART1，DB9接口
|
1x RS485 UART，UART2，3pin 3.81mm绿色端子方式
|
PCIe
| 1x PCIe Gen2，一个双通道端口，每通道最高通信速率5GBaud，x4插槽连接方式
|
CAMERA
| 1x MIPI CSI-2 CAMERA，15pin FFC连接器，间距1.0mm
|
DISPLAY
| 1x HDMI OUT接口
|
1x LCD RES电阻触摸屏接口，40pin FFC连接器，间距0.5mm
|
Watchdog
| 1x Watchdog，3pin排针方式，间距2.54mm，通过跳线帽配置
|
POWER MONITOR
| 1x SOM POWER MONITOR，I2C接口，可实时读取核心板功耗值
|
1x TOTAL POWER MONITOR，I2C接口，可实时读取评估板功耗值
|
FAN
| 1x FAN，3pin排针端子，12V供电，间距2.54mm
|
IO
| 1x IDC3简易牛角座，2x 25pin规格，间距2.54mm，包含GPMC、GPIO等拓展信号
|
1x排针扩展接口，2x 15pin规格，间距2.54mm，包含SPI、UART、I2C、McASP、NMI等拓展信号
|
JTAG
| 1x 14pin TI Rev B JTAG接口，间距2.54mm
|
BOOT SET
| 1x 5bit启动方式选择拨码开关
|
SWITCH
| 1x电源摇头开关
|
POWER
| 1x 12V2A直流输入DC417电源接口，外径4.4mm，内径1.65mm
|
软件参数
表 2
ARM端软件支持
| Linux-RT 4.9.65，Linux-4.9.65
|
DSP端软件支持
| TI-RTOS
|
CCS版本号
| CCS7.4
|
图形界面开发工具
| Qt
|
双核通信组件支持
| IPC
|
软件开发套件提供
| Processor-SDK Linux-RT、Processor-SDK TI-RTOS
|
驱动支持
| SPI FLASH
| DDR3
|
PCIe
| eMMC
|
MMC/SD
| USB 3.0
|
PWM
| USB 2.0
|
LED
| BUTTON
|
RS232
| RS485
|
HDMI OUT
| DCAN
|
eCAP
| RTC
|
I2C
| Touch Screen LCD(Res)
|
USB CAMERA
| USB WIFI
|
USB 4G
| USB Mouse
|
NMI
|
|
