基于PIR传感器的高级运动检测器包括BOM及框图

描述

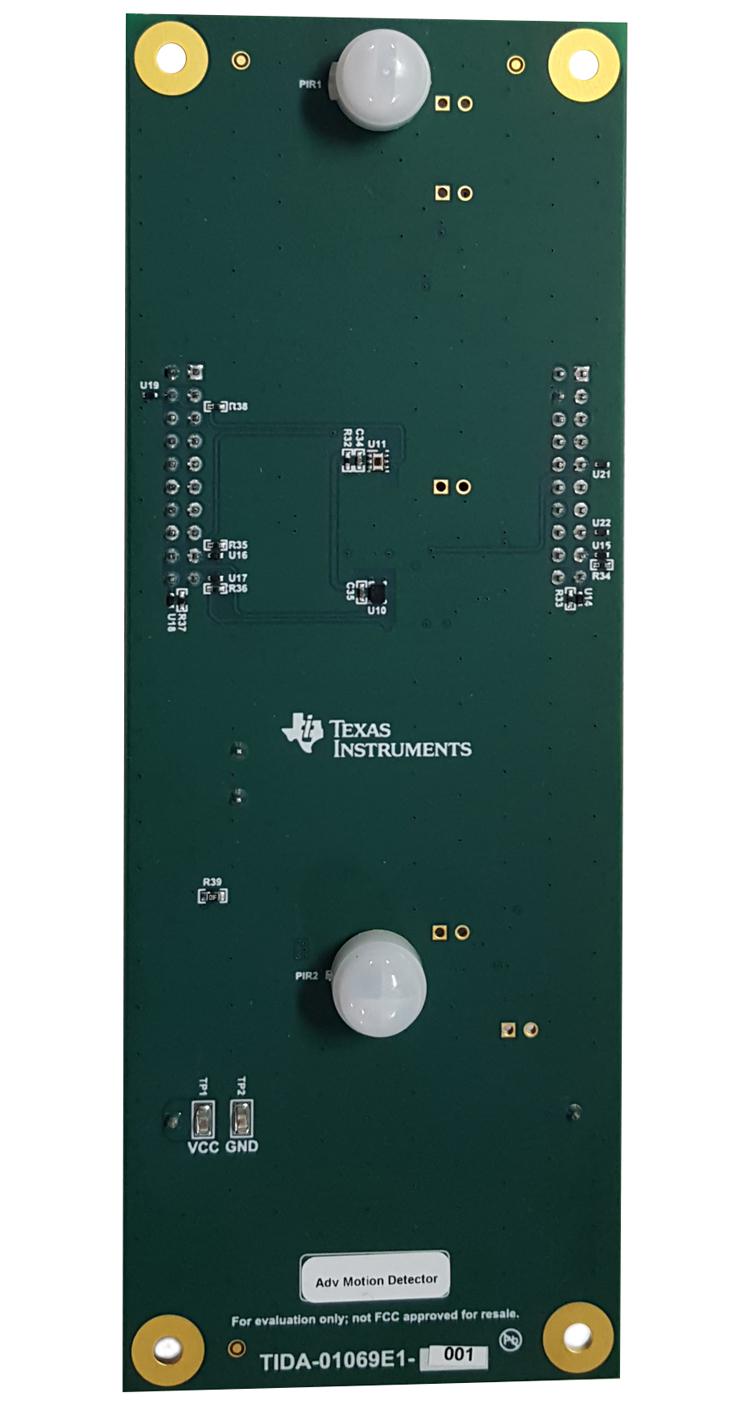

此参考设计是一种适用于高级移动检测器的模拟前端，其基于两个 PIR 传感器以避免错误触发，并可支持机器学习。此设计具有标准 BoosterPack™ 引脚排列，采用德州仪器 (ti) 低功耗组件，并依靠一节 AAA 碱性电池运行。

PIR_MOTION GUI 有助于更快速地从该参考设计收集数据并通过各种图形将其可视化，此外它还能用于控制某些特定的参数。它可实时显示 PIR 传感器、小波变换 (CWT)、湿度、温度以及光传感器数据。

主要特色

两个 PIR 传感器具有单独的检测区域
灵敏度大于 30 英尺 (≈ 9m)
标准 BoosterPack 引脚排列
可避免错误检测
基于电池的低功耗设计
可与不同 MCU 和 DSP 配合使用
支持机器学习

Schematic/Block Diagram.pdf (2018-10-29 08:10 上传)

605.67 KB, 下载次数: 9

物料清单.pdf (2018-10-29 08:10 上传)

72.75 KB, 下载次数: 2

组装图.pdf (2018-10-29 08:10 上传)

390.62 KB, 下载次数: 2

CAD 文件.zip (2018-10-29 08:10 上传)

898.97 KB, 下载次数: 1

光绘文件.zip (2018-10-29 08:10 上传)

709.51 KB, 下载次数: 1
