基于 DRV8711 具有 256 微步进功能的双极步进电机系统参考设计包含BOM，PCB文件及光绘文件

描述

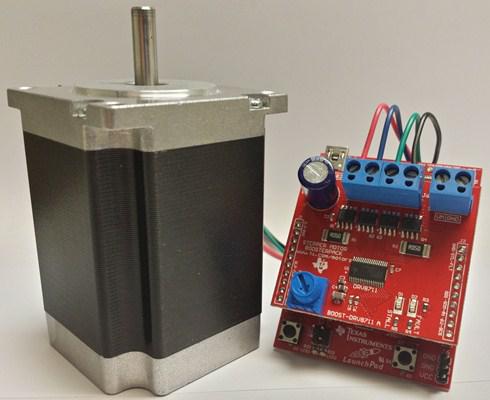

tiDA-00261-BOOST-DRV8711 是基于 DRV8711 步进电机前置驱动器和 CSD88537ND 双 N 通道 NexFET™ 功率 MOSFET 的 8-52V、4.5A 双极步进驱动级。此模块包含驱动很多不同类型的双极步进电机所需的一切，并且还可改作双路刷式直流电机驱动器。BOOST-DRV8711  (...)



主要特色

  • 各个 H 桥中，电源输入为 8-52V，持续输出电流高达 4.5A
  • 1/256 微步进内置分度器，适用于超平滑运动
  • 具备 SPI 接口，用于驱动器设置和状态报告
  • 采用超小型全套步进电机驱动级 (1.75” x 2.00”)
  • 驱动级受到针对过流、过热和欠压的全面保护
