测量麦克风常见接口指南——类型、区别与应用解析
测量麦克风结构简单但接口形式却相当多样Lemo、BNC、Microdot、10-32 UNF、M5、SMB…… 不少刚入行的工程师都会问
- 为什么接口不能统一
- 为什么不同麦克风线缆不能互换
- 接口背后到底对应着哪些供电和信号方式
本文从物理接口、供电方式、线缆特性以及典型应用选型几个维度对测量麦克风常见接口做一个相对系统的梳理。
一、测量麦克风的主要物理接口下面按物理接口类型结合典型供电方式进行说明。

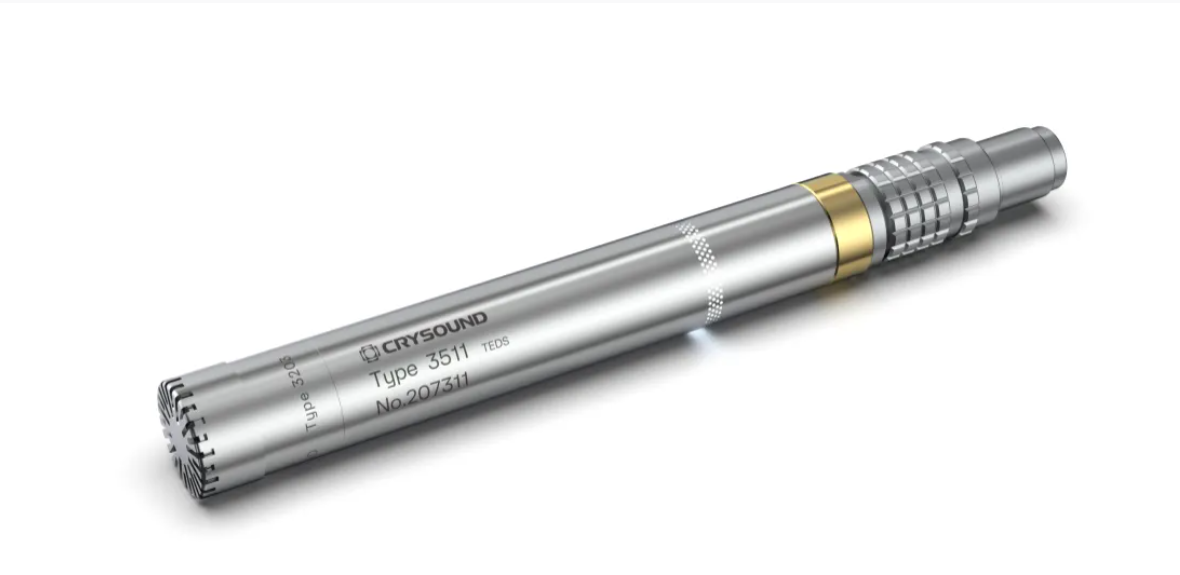

1. Lemo 接口5-pin、7-pin——外极化麦克风的经典方案Lemo 是精密圆形多针接口是外极化测量麦克风的主流选择。其中Lemo B系列是最常见的一类圆形自锁推拉式连接器包含0B、1B、2B等。绝大多数标准测量传声器采用 Lemo 1B 系列接口。
接口特点l 多针结构可同时传输
- 麦克风信号模拟
- 外极化高压通常 200V
- 前置放大器供电
- 校准/识别信号
l 机械锁紧非常可靠l 适合实验室、计量、半消声室等高精度场合外极化供电要点
- 极化电压常见为 200 V部分系统可在 0 / 200 V 间切换
- 极化电压稳定度会影响麦克风灵敏度电压变化在工程上可近似视为与灵敏度变化近似成比例
- 前置放大器通常另行供电最大120V通过多针接口一起传输
- 最大输出电压可达50Vp
- 电荷注入法的引脚
- 独立的输出和接地更低的噪声
在计量实验室、型式试验、声学标定和高精度半消声室测量中“外极化麦克风 + Lemo 多针接口”几乎是标准配置。

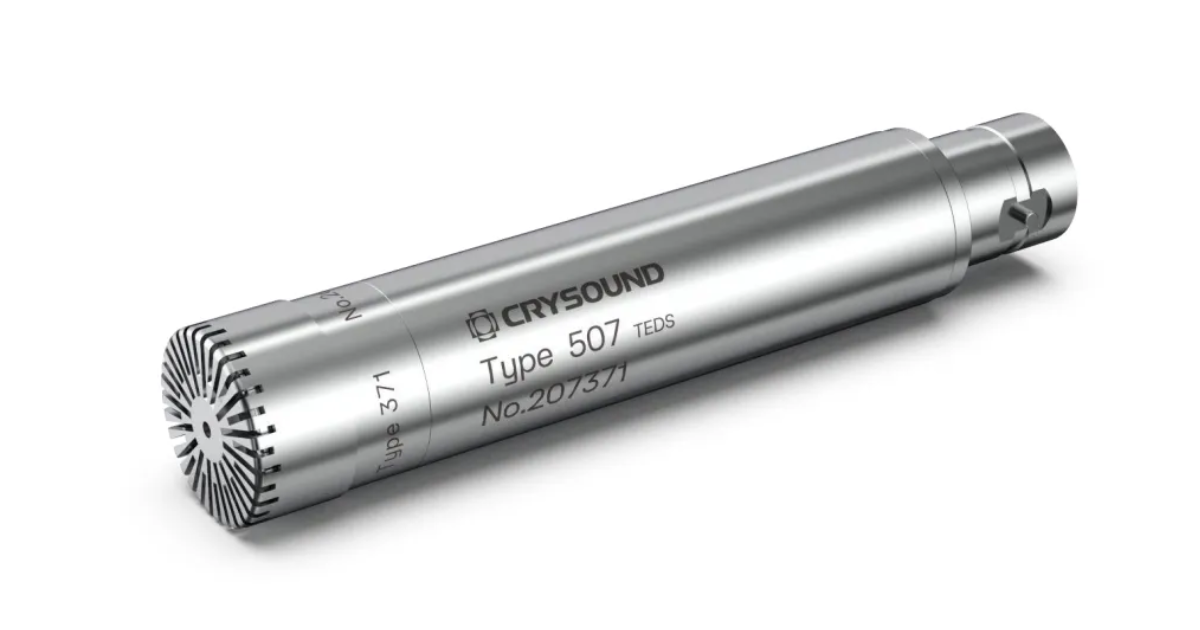

2. BNC 接口——IEPE 麦克风最常见的外部接口IEPE / ICP / CCP 等名称本质上指的是同一类技术路线
恒流源供电 + 信号与电源共线传输的电荷耦合前置放大体系Constant Current Powering。在这一体系下最常见的物理接口就是同轴
BNC。
接口与供电特点
- 同轴结构适合模拟电压信号传输
- 卡口式锁紧插拔方便可靠性高
- 支持较长距离传输抗干扰能力较好
- 成本较低通用性强
典型 IEPE 供电参数
- 恒流源电流2-20mA常见有2mA、4mA、8mA 等档位
- 供电电压compliance voltage常见 18–24 V
- 最大输出电压一般8Vp
恒流电流过小或供电电压不足会限制可输出的最大信号幅度对可测最大声压级和线性范围有直接影响。
在工程噪声、NVH、环境噪声等日常测试中“IEPE 麦克风 + BNC 接口”已经成为事实上的标准组合。

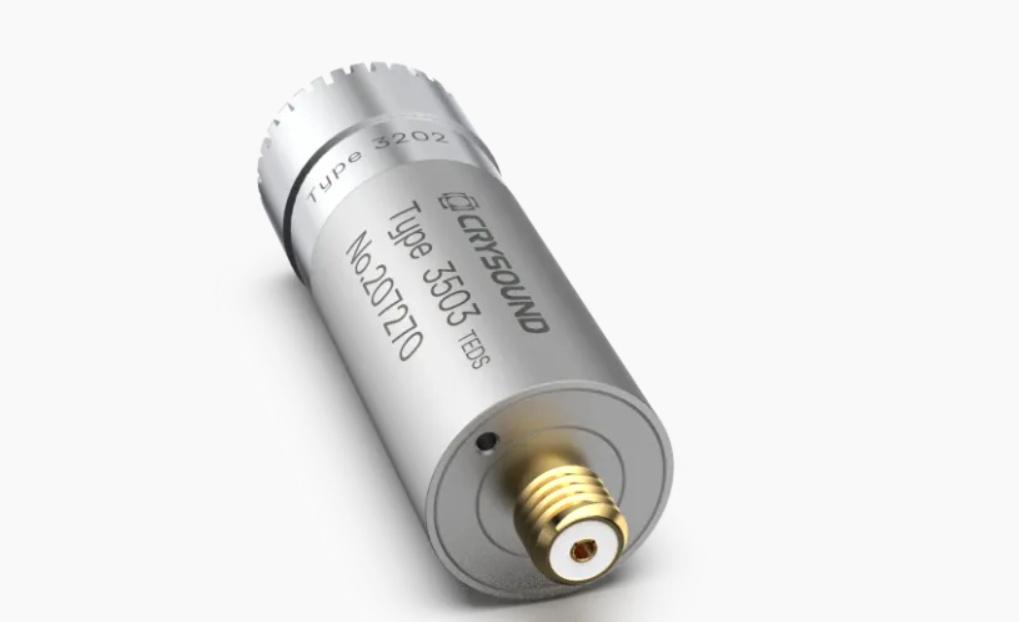

3. Microdot10-32 UNF / M5——小型麦克风的轻量化接口Microdot 是一种螺纹式微型同轴接口广泛用于小尺寸传感器小型测量麦克风、加速度计等常使用10-32 UNF螺纹。
10-32 UNF 纯粹指英制细牙螺纹规格公称直径 0.19 inch ≈ 4.826 mm螺距1/32 inch ≈ 0.7938 mm可作为 Microdot 接口的螺纹部分。固常用10-32 UNF 来指代Microdot 接口。
M5指公制螺纹规格公称直径 5 mm螺距0.8 mm与 1032 UNF 尺寸接近对尺寸要求不高的时候可以代替一般用于加速度计/振动传声器。
接口特点
- 非常小巧适合轻量化
- 螺纹锁紧机械稳固
- 常与 IEPE 供电体系搭配
- 适合高速、短距离传输
当需要将麦克风布置在狭小空间、对传感器质量和尺寸敏感时Microdot 是高密度、小型化布置的常见选择。

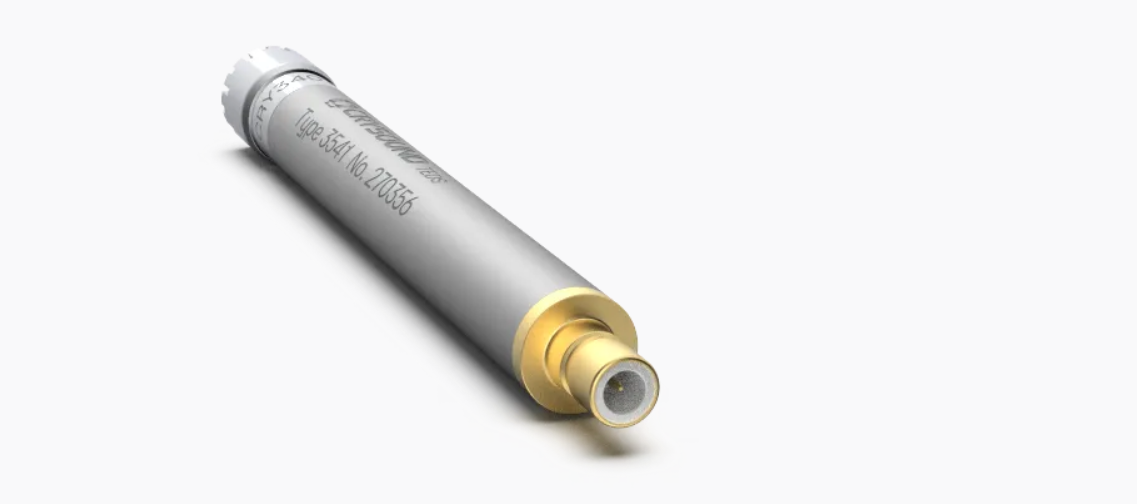

4. SMB 接口SubMiniature B——高密度、多通道或设备内部连接SMB 是一种推锁式小型同轴接口。
接口特点
- 小型化可实现高密度通道布置
- 推锁结构插拔迅速
- 高频性能优于 BNC
- 更适合半固定的内部连接
SMB 更像“设备内部的工程连接器”。
三、接口扩展功能TEDS 与智能识别在多通道与系统集成场景中TEDSTransducer Electronic Data Sheet 越来越常见
- 通过传感器或线缆内的小型存储器芯片存储麦克风的
- 型号、序列号
- 灵敏度
- 校准日期等参数
- 配套的前端或采集软件可以自动读取 TEDS 信息实现
- 自动识别通道上的传感器类型
- 自动加载灵敏度和校准系数
- 减少人工录入错误
- 降低校准工时、人力
在接口层面TEDS 通常占用 Lemo 多针中的一部分引脚或在特定 BNC 方案中通过叠加方式实现。因此在规划系统接口时建议提前考虑是否需要支持 TEDS 功能。
四、为什么测量麦克风会有这么多接口综合以上内容可以从三个角度理解接口多样性的原因
- 极化与供电方式不同
- 外极化麦克风需要约 200 V 极化→ 适合多针接口Lemo
- 预极化 + IEPE 体系 → 适合同轴接口BNC / Microdot / SMB
- 使用场景不同
- 实验室 / 计量高稳定性、多信号共缆、可靠锁紧 → Lemo
- 工程现场 / 环境监测布线方便、通用性强 → BNC + IEPE
- 小型化 / 高密度阵列体积、通道密度优先 → Microdot / SMB
- 设备寿命长历史兼容性约束强
- 测量类设备常用寿命 10–20 年甚至更长
- 为避免用户大规模更换线缆和前端厂商通常延续既有接口体系
- 在长生命周期约束下“彻底统一接口”在工程上既不现实收益也有限
| 应用场景 | 常用接口 | 主要特点 |
| 工程噪声、NVH、振动噪声测试 | BNC / Microdot | 布线方便通道多维护成本低 |
| 实验室精密测量、型式试验、计量标定 | Lemo 7-pin / 5-pin | 支持极化高压和多路信号适合高精度、可溯源测量 |
| 声学阵列、多通道板卡系统 | Microdot / SMB | 通道密度高、布线紧凑易于集成 |
| 环境噪声长期监测系统 | BNC / 防护型定制接口 | 关注耐候性、防水、防盐雾以及远距离传输稳定性 |
因此接口多样性更多是技术路线、应用场景与历史兼容性的综合折中而不是“标准混乱”的简单结果。
