概 述
型号：FZH364
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）
FZH364
是一款8×8
点阵恒流LED
驱动芯片。可广泛应用于各种单色调光LED
显示系统，或RGB
全彩LED
显示系统。每颗LED
都可以通过8bit
数据控制输出有效时间占空比，从而对每个LED
单独进行256
级辉度调节。芯片集成MCU
接口，可以通过类IIC
通信协议的两线串行接口受主控IC
控制。FZH364
集成LED
消隐功能，可有效避免拖影等异常显示问题发生。其主要特点如下：
● 典型工作电压4.5～5.5V
● 8路共阴极LED点阵驱动
● 8路阳极恒流驱动，最大输出电流30mA
● 支持最大8×8矩阵扫描，共64颗LED
● 指令集兼容传统恒压型LED产品，方便程序快速移植，缩短方案开发周期
● 单点调节，每点支持256级辉度调节
● 整体调节，整个点阵同步的32级恒流调节
● 两线串行接口
● 内置RC振荡
● 内置低电压复位电路
● 内置消隐电路
● 封装形式：SOP20/QFN20/SSOP20

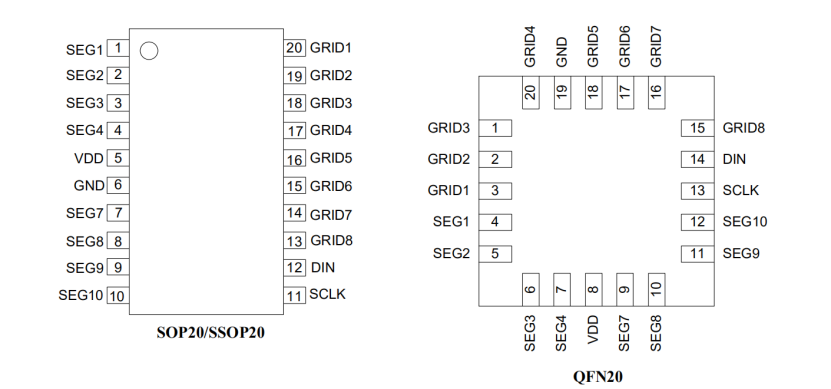

管脚排列
典型应用电路
应用场景
· 单色/全彩LED点阵屏：信息牌、广告屏、智能家居面板。
· 工业设备状态指示：高精度多区背光控制。
总结
FZH364 是一款高集成度、高灵活性的LED点阵驱动芯片，其核心优势包括：
1. 精细调光：256级灰度 + 32级整体电流调节。
2. 简化布线：两线串行接口支持级联控制。
3. 高可靠性：内置消隐与保护电路，避免显示异常。
