电容式液位传感器原理是什么？

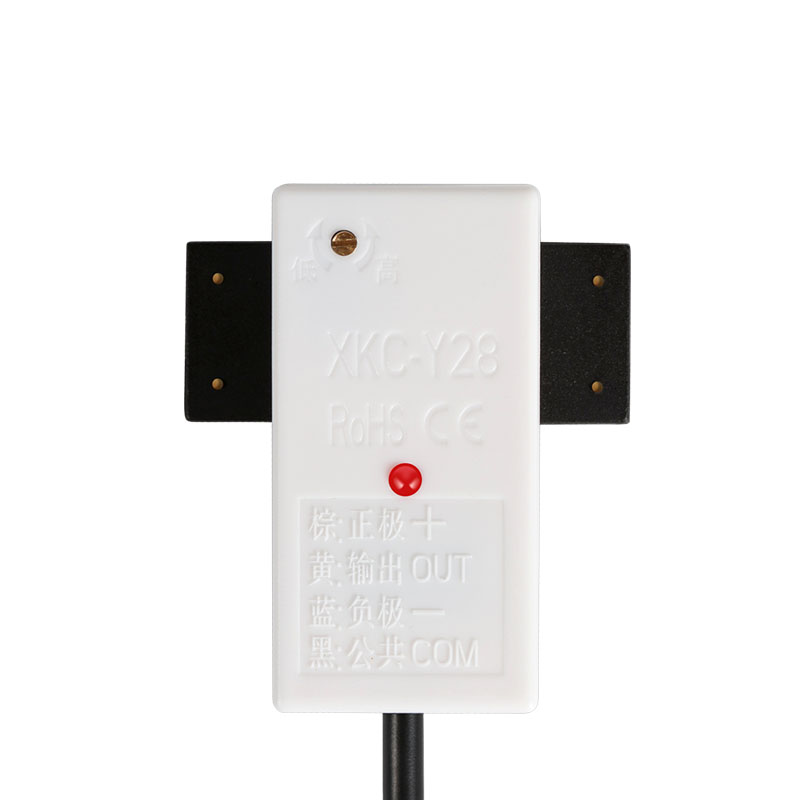

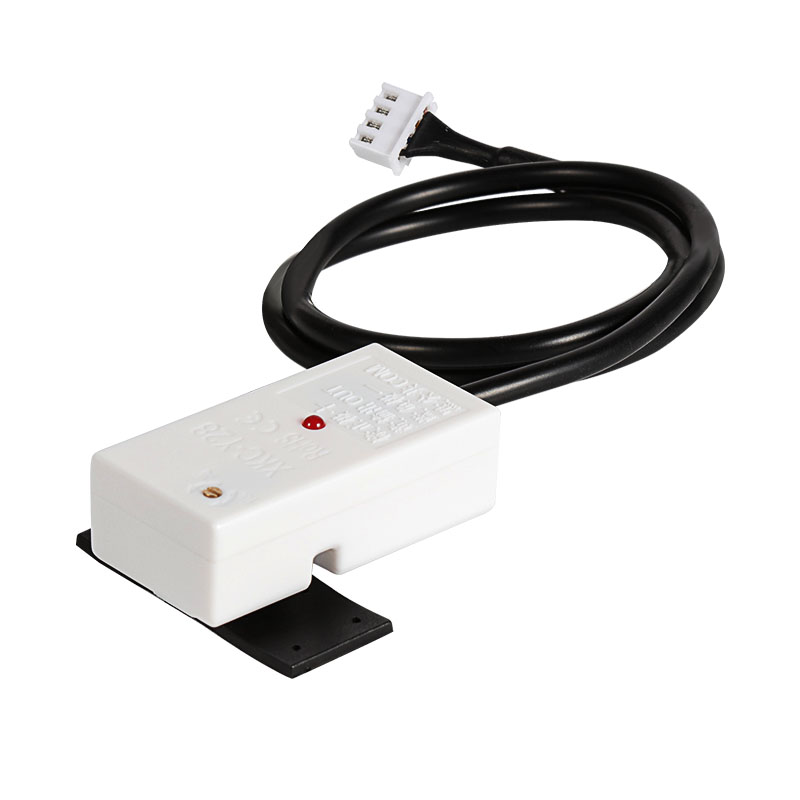

电容式液位传感器是基于电容器电容变化原理实现液位测量的装置，核心是通过检测传感电极与参考电极间的电容值变化，间接换算出液位高度，广泛应用于工业生产、石油化工、食品医药等领域。其原理围绕电容器基本特性展开，结合液位变化对电容参数的影响，形成完整的测量逻辑。

一、电容器基本原理铺垫

要理解电容式液位传感器，首先需明确电容器的核心特性。电容器是存储电荷的元件，由两个相互绝缘的电极及中间的电介质组成，其电容值计算公式为：C = εS/d（其中，C 为电容值，ε 为电介质的介电常数，S 为两个电极的正对面积，d 为两个电极间的距离）。

这一公式是电容式液位传感器的理论基础：当公式中任意一个参数（ε、S、d）发生变化时，电容值 C 会随之改变。电容式液位传感器正是利用液位变化对其中一个或多个参数的影响，将液位信号转化为可测量的电容信号，进而实现液位的定量检测。

在实际应用中，传感器的两个电极可根据测量需求设计为不同形式，常见的有同轴电极、平行板电极、杆式电极等，但其核心原理均基于上述电容公式的参数变化逻辑。

二、电容式液位传感器核心工作原理

电容式液位传感器的核心是将 “液位高度变化” 转化为 “电容值变化”，再通过信号处理电路将电容变化转化为标准电信号（如 4-20mA 电流信号、0-5V 电压信号），最终实现液位的显示与控制。其具体工作逻辑可分为 “参数变化机制”“信号转换过程” 两步。

（一）液位变化引发的电容参数变化机制

液位变化主要通过改变电容器的 “介电常数 ε” 或 “正对面积 S” 来影响电容值，这是传感器的核心作用机制，根据测量对象（导电液体、绝缘液体）和电极结构，主要分为两种情况：

1. 介电常数变化型（最常用机制）

   大部分电容式液位传感器采用这种设计，适用于绝缘液体（如柴油、润滑油、酒精、化工试剂等）的测量，也可用于导电液体（需通过绝缘层隔离电极）。其电极结构通常为 “同轴套管式” 或 “杆式”：内电极为金属杆，外电极为金属套管（或金属筒），两电极间保持固定距离 d，正对面积 S 初始状态固定。

当液位上升时，液体进入两电极之间的间隙，取代原本的空气（或其他气体）作为部分电介质。由于液体的介电常数 ε 液远大于空气的介电常数 ε 气（空气 ε≈1，常见液体 ε=2-10），导致两电极间的平均介电常数 εavg 随液位高度 h 的增加而增大。根据电容公式 C=εS/d，S 和 d 不变时，εavg 增大直接导致电容值 C 上升；反之，液位下降时，εavg 减小，电容值 C 降低。

此时，电容值与液位高度呈近似线性关系：C = C0 + k・h（其中，C0 为液位为 0 时的初始电容，由电极结构和空气介电常数决定；k 为比例系数，与电极尺寸、液体介电常数相关；h 为实际液位高度）。通过测量电容值 C 的变化，即可反推出液位高度 h。

2. 正对面积变化型

   这种机制适用于导电液体（如自来水、酸碱溶液、海水等）的测量，电极结构多为 “平行板电极” 或 “极板阵列”。此时，导电液体本身可作为一个电极（或与参考电极形成回路），传感器的金属极板作为另一个电极，两电极间的距离 d 固定，电介质为液体本身（或液体与空气的组合）。

当液位上升时，导电液体与金属极板的接触面积（即两电极的正对面积 S）增大；液位下降时，正对面积 S 减小。根据电容公式 C=εS/d，ε 和 d 不变时，正对面积 S 与电容值 C 呈正比。通过检测电容值的变化，即可换算出液位高度。

需要注意的是，正对面积变化型传感器需保证液体的导电性稳定，避免因液体电阻率变化影响电极接触效果，进而导致测量误差。

（二）信号转换与处理过程

液位变化引发的电容变化通常较为微弱（可能仅为皮法级 pF），无法直接用于显示或控制，需通过传感器内部的信号处理电路进行放大、滤波、换算，最终输出标准信号。其信号转换流程如下：

1. 电容检测电路：核心是将微弱的电容变化转化为电压或频率变化。常见的检测电路有 “交流电桥电路”“谐振电路”“充放电电路” 等。例如，交流电桥电路中，传感器的电容作为电桥的一个桥臂，当电容变化时，电桥失去平衡，输出与电容变化成正比的电压信号；谐振电路中，传感器电容与电感组成 LC 谐振回路，电容变化导致谐振频率改变，通过测量频率变化即可反映电容变化。
2. 信号放大与滤波：将检测电路输出的微弱信号（通常为毫伏级 mV）通过运算放大器放大到合适幅度，同时通过滤波电路去除环境干扰信号（如电磁干扰、温度干扰），保证信号的稳定性。
3. 模数转换（ADC）：将放大后的模拟信号（电压或频率）通过模数转换器转化为数字信号，传输至微处理器（MCU）进行处理。
4. 数据换算与校准：微处理器根据预设的校准参数（如初始电容 C0、比例系数 k），将数字信号对应的电容值换算为实际液位高度。同时，通过温度补偿算法修正环境温度对介电常数、电极参数的影响，提高测量精度。
5. 标准信号输出：将换算后的液位信号转化为工业标准信号（如 4-20mA 电流信号、0-5V 电压信号、RS485 数字信号），输出至显示仪表、PLC、DCS 等控制系统，实现液位的实时显示、报警或自动控制。


三、不同类型电容式液位传感器的原理差异

根据电极结构、安装方式和测量对象的不同，电容式液位传感器可分为多种类型，其原理细节存在差异，但核心均基于电容参数变化机制：

（一）同轴套管式电容液位传感器

1. 结构设计：内电极为实心金属杆（如不锈钢杆），外电极为带孔的金属套管（如不锈钢套管），两电极间通过绝缘材料（如聚四氟乙烯）固定，保证电极间距离 d 恒定。传感器垂直安装在容器内，套管上的开孔用于让液体进入电极间隙。
2. 原理特点：属于 “介电常数变化型”，适用于绝缘液体和导电液体。测量导电液体时，外电极需接地，液体通过开孔与外电极导通，此时内电极与液体（通过外电极接地）形成电容，电介质为电极间的绝缘层；测量绝缘液体时，内电极与外电极形成电容，液体进入间隙后改变介电常数。
3. 优势：结构紧凑、抗干扰能力强，可测量密闭容器或高压容器内的液位，适用于腐蚀性液体（选用耐腐蚀电极材料）。

（二）杆式电容液位传感器

1. 结构设计：仅含一个金属杆电极（内电极），容器壁作为参考电极（外电极），两电极间的距离 d 为金属杆到容器壁的距离，正对面积 S 随液位高度变化（或介电常数随液位变化）。
2. 原理特点：适用于大型敞口容器或储罐的液位测量，无需单独设计外电极，安装简便。测量绝缘液体时，液位上升导致介电常数增大；测量导电液体时，液位上升导致正对面积增大，均会引起电容变化。
3. 注意事项：容器壁需为导电材料（如金属容器），若为绝缘容器（如塑料桶），需额外安装金属板作为参考电极，否则无法形成有效电容。

（三）平板式电容液位传感器

1. 结构设计：由两个平行的金属极板组成，极板间保持固定距离 d，垂直或水平安装在容器内。
2. 原理特点：属于 “正对面积变化型”，主要用于导电液体测量。液位上升时，液体淹没极板的面积增大，正对面积 S 增加，电容值增大；液位下降时，正对面积减小，电容值降低。
3. 优势：结构简单、成本低，适用于浅液位或小型容器的测量；劣势是抗干扰能力较弱，易受容器内搅拌、杂质影响。

（四）射频电容液位传感器（高频电容传感器）

1. 结构设计：与传统电容传感器类似，但采用高频激励信号（通常为 10kHz-1MHz），电极结构多为杆式或同轴式。
2. 原理特点：核心原理仍是介电常数或正对面积变化，但高频信号可减少电极表面极化效应和液体导电性的影响，适用于高粘度、易结晶、导电性能不稳定的液体测量。
3. 优势：测量精度高、响应速度快，可有效避免电极结垢带来的测量误差，广泛应用于石油化工、食品加工等恶劣工况。

四、影响测量精度的关键因素及原理层面的应对

电容式液位传感器的测量精度受多种因素影响，这些因素本质上是通过改变电容公式中的 ε、S、d 参数实现的，需从原理层面采取应对措施：

（一）介电常数的影响

1. 问题本质：液体的介电常数 ε 会随温度、浓度、成分变化而改变。例如，水温升高时介电常数略有下降，溶液浓度变化会显著改变介电常数。根据 C=εS/d，ε 的变化会被误判为液位变化，导致测量误差。
2. 应对原理：

• 温度补偿：在传感器内部集成温度传感器，实时检测液体温度，通过微处理器的补偿算法修正介电常数随温度的变化量。
• 针对固定成分的液体校准：在使用前对测量液体进行标定，确定该液体在工作温度范围内的介电常数曲线，将其存入传感器的校准参数中。

（二）电极污染与结垢

1. 问题本质：液体中的杂质、结晶物会附着在电极表面，形成一层绝缘层或导电层，相当于改变了电极间的距离 d（绝缘结垢）或介电常数 ε（导电结垢），导致电容值漂移。
2. 应对原理：

• 选用高频激励信号（如射频电容传感器）：高频信号可穿透电极表面的薄结垢层，减少结垢对电容测量的影响。
• 电极结构优化：采用带孔套管电极或裸露式杆状电极，减少结垢附着面积；选用聚四氟乙烯等防粘材料作为电极绝缘层。

（三）容器环境的干扰

1. 问题本质：容器壁的导电性能、容器内的搅拌器、其他金属部件等，可能会形成杂散电容，干扰传感器电极与参考电极间的电容测量，导致电容值失真。
2. 应对原理：

• 屏蔽设计：在电极外部增加屏蔽层，屏蔽外部杂散电场的影响，确保传感器只检测电极与液体间的电容。
• 参考电极优化：对于杆式传感器，若容器为绝缘材质，需单独安装专用参考电极，避免容器壁带来的干扰。

（四）电极安装位置的影响

1. 问题本质：电极安装过浅会导致液位上限无法测量，安装过深可能因容器底部沉积物影响电极接触；电极与容器壁距离过近会改变正对面积 S 的计算逻辑，导致误差。
2. 应对原理：

• 安装校准：根据容器高度和测量范围调整电极安装深度，安装后进行零点校准（液位为 0 时的电容值）和满量程校准（液位满时的电容值），修正安装位置带来的偏差。
• 电极尺寸匹配：根据容器直径选择合适长度和直径的电极，确保电极与容器壁的距离稳定，避免正对面积 S 的不规则变化。

五、应用场景与原理的适配性

电容式液位传感器的原理决定了其具有适配多种场景的特性，不同应用场景的需求的本质是对电容参数变化机制的精准匹配：

1. 绝缘液体测量（柴油、润滑油、酒精）：适配 “介电常数变化型” 原理，选用同轴套管式或杆式传感器。液体介电常数与空气差异大，电容变化明显，测量精度高。
2. 导电液体测量（自来水、酸碱溶液）：适配 “正对面积变化型” 或 “绝缘隔离式介电常数变化型”。前者利用液体导电性作为电极一部分，后者通过绝缘层隔离电极与液体，避免短路。
3. 高温高压环境（锅炉水位、高压储罐）：选用耐高温高压的电极材料（如哈氏合金）和绝缘材料，电极结构采用密封式设计，确保电极间距离 d 稳定，避免高温高压导致的参数变形。
4. 腐蚀性环境（化工废液、酸碱溶液）：选用耐腐蚀电极（如钛合金、聚四氟乙烯涂层电极），避免电极腐蚀导致的正对面积 S 变化或介电常数 ε 异常。
5. 密闭容器测量（反应釜、密封储罐）：适配同轴套管式传感器，电极密封设计可避免气体泄漏，同时利用介电常数变化原理，无需接触式测量，适应密闭环境。

六、原理延伸：电容式液位传感器的发展趋势

随着技术进步，电容式液位传感器的原理在不断优化，核心方向是提升参数测量的精准度和抗干扰能力：

1. 数字化智能升级：通过集成高精度 ADC 芯片和高性能 MCU，实现电容信号的数字化处理，结合机器学习算法，自动补偿介电常数、温度、结垢等因素的影响，提高测量精度。
2. 多参数融合测量：在液位测量原理基础上，增加温度、压力等参数的测量模块，通过多参数耦合算法，修正压力对液体介电常数的影响（如高压下液体介电常数变化），拓展应用场景。
3. 无线传输技术融合：将电容信号转化为无线信号（如 LoRa、NB-IoT），适用于偏远地区或不易布线的场景，原理上仍基于电容参数变化，仅改变信号传输方式。
4. 微型化与集成化：通过 MEMS（微机电系统）技术，将电极、检测电路、信号处理模块集成在微型芯片上，减小传感器体积，适用于小型设备或精密仪器的液位测量，原理上保持电容变化的核心逻辑。

总结

电容式液位传感器的核心原理是利用液位变化改变电容器的介电常数或正对面积，进而引起电容值变化，通过信号处理电路将电容变化转化为标准电信号，实现液位测量。其原理基于电容器基本公式 C=εS/d，围绕这一公式的参数变化机制，衍生出不同电极结构、不同应用场景的传感器类型。

理解其原理需把握三个关键逻辑：电容参数与液位的关联、微弱信号的转换处理、环境因素的影响与补偿。这一原理使其具备结构简单、适用范围广、抗恶劣环境能力强等优势，成为工业生产和民生领域中不可或缺的液位测量设备。未来，随着数字化、智能化技术的融入，其原理将进一步优化，测量精度和场景适配性将持续提升。
