简介
型号：FZH816A
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）
FZH816A 是专为 LED 全彩显示屏应用设计的驱动芯片。FZH816A 内建 16 位位移缓存器可以将串行的输入资料转换成每个输出通道的灰阶像素。FZH816A 的 16 个恒流输出通道所输出的电流值不受输出端负载电压影响，提供一致并且恒定的输出电流，不受
PCB板的影响，具有极佳的抗干扰性。FZH816A 不仅可以由不同阻值的外接电阻来调整各输出级的电流大小，而且还可以由软件来调整的FZH816A 通道电流增益从而控制 LED 显示屏亮度。FZH816A 采用EPWM 专利显示技术，采用智能脉冲宽度调变功能，增强了低灰视觉效果。
FZH816A 可支持 1-32 扫 LED 扫描屏；通过技术创新可以有效解决低灰色块、偏色、麻点、第一行偏暗、高对比耦合、跨版色差等问题；透过实时错误侦测功能，FZH816A 不需增加额外的外部原件即可独立侦测每个 LED 是否为开路状态；FZH816A 新颖的消除十字架现象功能，解决了因 LED 坏点造成的周遭灯点错误显示问题。此外，FZH816A 内建的消隐/钳位
电路配合不同的配置位，可以大幅度增强消隐/钳位的能力，有效解决了上下鬼影和文字鬼影现象；具有耦合优化增强功能，能极大改善跨版耦合、高对比、中对比耦合等各种显示瑕疵；更有黑屏节能功能，降低黑屏时的功耗。
特性
工作电压：VDD=3.3V~5.5V
恒流输出范围值：
在 5 伏特操作电压：0.5~25mA
在 4.2 伏特操作电压：0.5～18mA
在 3.3 伏特操作电压：0.5~10mA
极为精确的电流输出值：
通道间最大差异值：<±2.0％
芯片间最大差异值：<±2.0％ Ø
内建 12 位 SRAM 内存支持 1~32 扫分时多任务扫描
EPWM 灰阶控制技术提升低灰视觉效果
8 位电流增益调整，12.5%~200%
有效改善跨版耦合、高对比耦合问题
恒流拐点 8 档可调
LED 故障排除：
消除 LED 坏点造成的十字架现象
LED 开路侦测
内建消隐，消隐增强
快速输出电流响应时间（OE）最小值：20ns@VDD=5V
GCLK 倍频技术
黑屏节能，降低黑屏功耗
工作温度范围：Topr=-40～85℃ Ø
高达 30MHz 时钟频率
封装形式：SSOP-24(e=0.635mm)

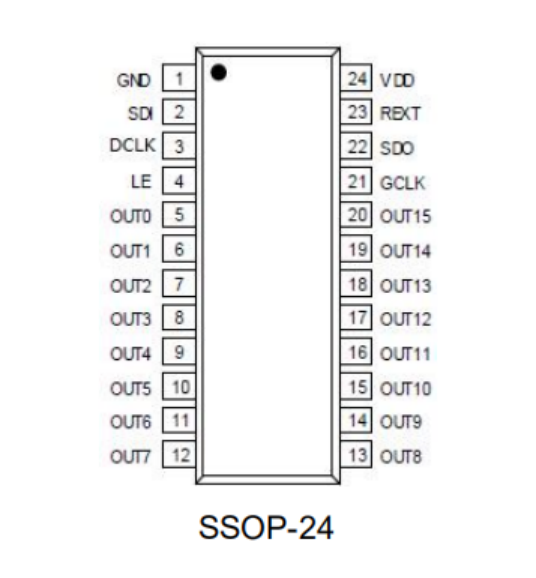

管脚排列
FZH816A 凭借 EPWM灰阶控制、实时故障检测及超高精度恒流输出，成为高端LED显示驱动的标杆。其灵活的可配置性（电流增益/消隐强度）和节能特性，尤其适合追求极致画质与可靠性的场景。
