vcs和vivado联合仿真

我们在做参赛课题的过程中发现，上FPGA开发板跑系统时，有时需要添加vivado的ip核。但是vivado仿真比较慢，vcs也不能直接对添加了vivado ip核的soc系统进行仿真。在这种情况下我们可能就需要用到vcs核vivado联合仿真。
1.Vivdao仿真库编译

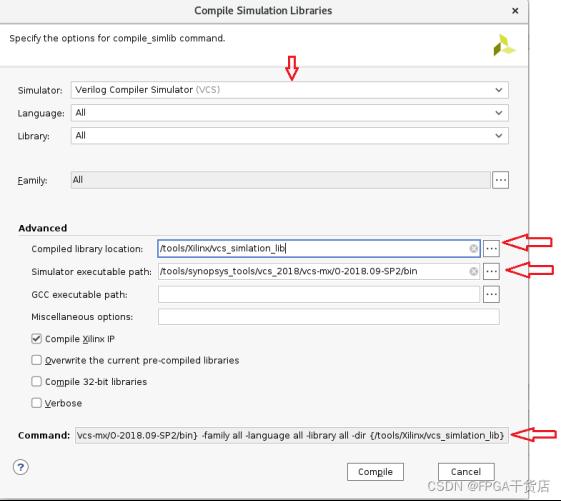

打开vivado软件，点击Tools–>Compile Simulation Libraries；

（1）Simulator选择：VCS；

（2）Compile library location：设置你需要编译仿真库的位置（该位置你自己定义）；

（3）Simulator executable path：设置仿真执行文件的路径，即安装VCS目录下的执行指令位置；

（4）Command：当你选择完成后，会在此Command的窗口上显示对应的tcl指令，需要copy出来使用tcl指令界面编译；


原因在于：正常的话我们直接点击Compile进行编译就可以了，但是直接编译后会产生systemc的编译错误；是由于vivado2021.2版本与vcs2018的版本不匹配问题造成。在ug900文档中明确描述vivado2021.2版本对应VCS的版本是2020.12，由于license问题所以选择vcs2018的版本；虽然目前与官方的版本不匹配，但是不影响正常使用；




使用tcl界面查询compile_simlib指令使用;将上述的Command编译指令copy下来后，再添加-no_systemc_compile选项进行编译，就开始对Vivado的仿真库进行编译。


注意：在使用vivado2021.02编译VCS仿真库时一定要加-no_systemc_compile选项进行编译，否则编译会出现systemc的错误，主要也是版本不匹配问题；

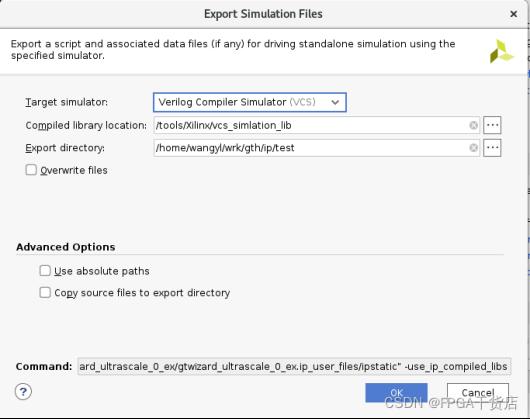

2.在打开的工程中选择File–>Export Simulation



将脚本导出来后，发现工程目录下多了一个VCS文件夹，在VCS目录下有一个*.sh脚本文件，仿真直接执行该脚本就可以。
在vcs文件夹下输入仿真命令如下：

./tb_top.sh

verdi -f filelist.f -ssf tb_top.fsdb


即可实现用vcs和verdi对rtl代码进行仿真。
