看起来你遇到了通过JTAG连接MA35D1物联网板失败的问题，并且提到了修改电阻的操作。结合你的描述和常见的JTAG调试问题，以下是可能的原因和详细的排查步骤：
核心问题：JTAG接口无响应（No Response）
? 最关键的排查点：电阻修改（你提到的操作）

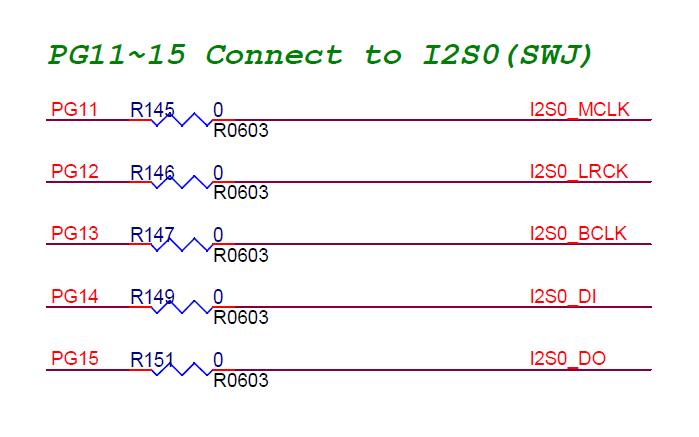

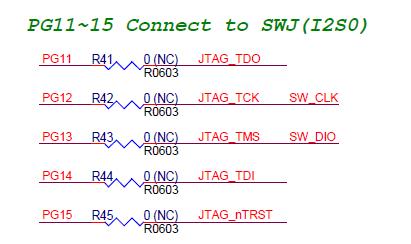

你提到将 “R0、R145、R146、R147、R149、R151 上的 151 Ω 更改为 R41、R42、R43、R44、R45”。这个操作极其关键且很可能就是问题根源！
- 目的理解错误？ JTAG接口的信号线（如TCK, TMS, TDI, TDO, nTRST）通常需要的是上拉电阻（Pull-up Resistors），而不是串联电阻（Series Resistors）。上拉电阻的典型值是4.7KΩ, 10KΩ 或 22KΩ，目的是在信号未被驱动时将电压稳定在高电平（通常是3.3V）。
- 151Ω 值太小： 151Ω 是一个很小的电阻值。如果错误地将它用作上拉电阻：
- 功耗过大： 当信号线被驱动为低电平时，会形成直接的VCC到GND的低阻通路，产生很大的电流。
- 信号电平异常： 可能无法将信号线拉到有效的高电平（3.3V），使得逻辑电平处于不确定状态。
- 损坏风险： 过大的电流可能会 损坏调试器接口、板上的JTAG电平转换芯片（如果有）甚至是MA35D1芯片的JTAG引脚本身！ 这是非常严重的情况。
- 位置错误？ 将电阻从一组位置（R0, R145...）换到另一组位置（R41-R45），必须确保 R41-R45 确实是JTAG信号线所需的上拉电阻位置。参考你的开发板原理图或用户手册进行确认。
- 焊错型号？ 确认焊接上去的确实是151Ω电阻（可以通过万用表测量）。同时检查是否有短路、虚焊或焊接到相邻焊盘的情况。
? 结论：将JTAG信号线上的上拉电阻替换为151Ω小电阻，是导致JTAG无响应甚至硬件损坏的最可能原因！必须优先检查并修正这个问题。
其他常见原因和排查步骤
恢复正确的JTAG上拉电阻（首要任务！）
- 立即断开JTAG连接器和电源！
- 仔细查阅开发板的原理图或用户手册： 确认JTAG接口的各信号线（TCK, TMS, TDI, TDO, nTRST）真正需要上拉电阻的位置和阻值。通常应该是4.7KΩ, 10KΩ或22KΩ连接到3.3V。
- 复原电阻： 如果可能，将你移动或替换的电阻（尤其是R41-R45）恢复原位，或者将它们替换为符合规格的上拉电阻（例如10KΩ）。
- 测量验证： 用万用表测量JTAG接口各信号线对地和对3.3V的电阻值。在未连接调试器时，信号线对3.3V应该有一个合理的阻值（如10KΩ），对地不应该是低阻（如151Ω）。如果发现低阻，检查相关电阻和线路。
硬件损坏检查（在修正电阻后）
- 修正电阻后，重新连接电源和JTAG调试器。
- 仔细观察调试器（J-Link, DAPLink等）的状态灯。
- 尝试连接。如果仍然无响应，且有强烈的焦糊味、芯片或电阻异常发热，硬件损坏的可能性很高。可能需要维修或更换开发板/调试器。
JTAG接口物理连接
- 核对线序： 确保JTAG连接器（通常是10/14/20针）的线序与你的调试器线缆完全匹配。一根线接错就会导致失败。仔细对照开发板手册和调试器线缆定义。
- 接口选择： 确认你连接的是正确的JTAG接口（例如JTAG1 vs JTAG2），有些板子可能有多个调试接口。
- 连接可靠性： 检查杜邦线、转接板、连接器是否有松动、接触不良、断线。尝试按压连接点或更换线缆。
- 目标板供电： 确认开发板正常上电，电源指示灯亮。JTAG调试通常需要目标板供电（除非调试器支持独立供电并正确配置）。
调试器配置与软件
- JTAG/SWD模式： 确认你的调试软件（Keil, IAR, OpenOCD, pyOCD等）配置为使用JTAG协议（而不是SWD）。MA35D1支持JTAG。
- JTAG速度（时钟）： 尝试降低JTAG时钟频率（例如降到100KHz或1MHz）。过高的速度在连接不稳定或信号质量差时会失败。
- 调试器选择： 确保在IDE或调试软件中选择的是你正在使用的调试器型号（J-Link, ST-Link等）。
- 目标设备（Core）： 确保软件配置的目标器件是MA35D1（或兼容的Cortex-A核心）。
- 调试器固件/驱动： 更新调试器的固件和PC端的驱动程序到最新版本。
- 更换调试器/软件： 尝试不同的JTAG调试器（如果有多余的）或不同的调试软件（如STM32CubeProgrammer的JTAG模式或OpenOCD）来排除调试器本身或其软件兼容性问题。
MA35D1芯片状态
- Boot Mode配置： 确认开发板的启动模式设置（Boot Pin/Boot Switch）没有配置为禁用JTAG的模式。查阅MA35D1数据手册或用户手册关于启动模式和JTAG功能的说明。
- 芯片复位： 检查开发板的复位按钮是否被按下或复位电路是否异常，导致芯片一直处于复位状态。尝试手动复位芯片后再连接JTAG。
- 芯片锁死/Flash保护： 虽然不常见，但有时Flash中的程序（尤其是错误的ISP程序或安全配置）可能会禁用调试接口。尝试按住复位按钮上电，或尝试通过串口/UART连接BootROM（ISP模式）来恢复或检查状态。
- 时钟问题： 确保芯片的外部时钟源（晶振）正常工作。JTAG操作需要芯片内部的时钟运行。
参考官方资源
- 仔细阅读开发板的官方用户手册和原理图： 这是最准确的JTAG连接指南。
- 查找MA35D1的JTAG调试应用笔记或教程： NuMicro/新唐官网可能有相关文档。
- 检查勘误表： 查阅MA35D1芯片的数据手册勘误表，看是否有已知的JTAG相关Issue。
? 总结排查优先顺序
- 立即检查和修正JTAG上拉电阻！ 将错误安装的151Ω小电阻替换为正确的上拉电阻（如10KΩ到3.3V）。这是导致无响应甚至损坏的最可能原因。⚡
- 检查硬件连接： 线序、接口选择、供电、接触不良。
- 检查调试软件配置： 协议（JTAG）、速度、设备选择、驱动。
- 检查芯片状态： 启动模式、是否处于复位状态、时钟。
- 尝试不同的调试器和软件。
- 参考手册和图解确认设计。
强烈建议从电阻问题入手。 如果不修正这个硬件层面的错误，其他软件或连接上的调试都可能是徒劳的，甚至会进一步加剧潜在的硬件损坏风险。修正电阻后再进行其他步骤的排查。?
希望这些步骤能帮你定位问题！如有具体板型号和图解，排查会更精准。?
