家电数显驱动IC数显屏驱动原厂芯片VK1S68C

产品品牌：永嘉微电/VINKA

产品型号：VK1S68C

封装形式：SSOP24

产品年份：新年份

简介：VK1S68C是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED驱

动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支13SEG×4GRID、12SEG×5GRID、11SEG×6GRID、10SEG×7GRID的点阵LED显示面板，最大支持10x2按键。适

用于要求可靠、稳定和抗干扰能力强的产品。Z178+190

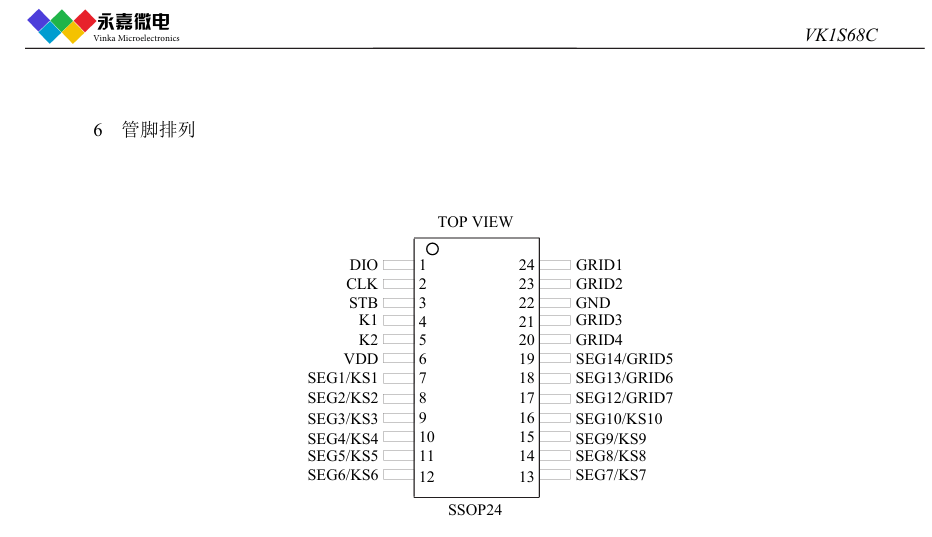

概述

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 10个SEG脚，4个GRID脚，3个可配置SEG/GRID复用脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 10×2矩阵按键，支持多键同时按下

（按键显示复用需硬件电路配合）

• 3线串行接口

• 8级整体亮度可调

• 内置显示RAM为14×8位

• 内置上电复位电路

• 抗干扰能力强

• 封装SSOP24(150mil)(8.65mm × 3.90mm PP=0.635mm)

应用领域

• 小家电

• 电磁炉/微波炉

• 压力表

——————————————————————————————————————————————————

内存映射的LED控制器及驱动器：

VK1628 --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP28

VK1629 --- 通讯接口:STB/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位 共阳驱动:8段16位 按键:8x4 封装QFP44

VK1629A --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位 共阳驱动:8段16位 按键:--- 封装SOP32

VK1629B --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112 共阴驱动:14段8位 共阳驱动:8段14位 按键:8x2 封装SOP32

VK1629C --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120 共阴驱动:15段8位 共阳驱动:8段15位 按键:8x1 封装SOP32

VK1629D --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:12段8位 共阳驱动:8段12位 按键:8x4 封装SOP32

VK1640 --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SOP28

VK1650 --- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 驱动点阵:8x16共阴驱动:8段4位 共阳驱动:4段8位 按键:7x4 封装SOP16/DIP16
