STM32WL55CC HSEDRY始终为0，无法使用TCXO怎么办？

根据您的描述和提供的原理图，STM32WL55CC无法检测到外部TCXO（HSE始终未就绪）。以下是系统性的排查和解决方案：

关键问题分析

1.


   TCXO信号幅度不足：





   • 原始TCXO输出为0.8Vpp → 经10pF电容衰减到0.4Vpp（示波器测量）。


   • STM32WL的HSE输入要求：最小高电平电压 ( V{IH} = 0.7 times V{DD} )（≈2.31V @3.3V），最小峰峰值建议>0.8V。


   • 问题：0.4Vpp信号过弱，无法触发MCU的HSE检测电路。






2.


   偏置电压未建立：





   • HSE旁路模式要求OSCIN引脚在直流偏置为 ( V{DD}/2 )（1.65V）下工作。


   • 原理图中未设计外部偏置电阻，依赖MCU内部偏置，但信号过弱时内部电路可能无法稳定建立偏置。






3.


   软件配置隐患：





   • 需确保先关闭HSE → 设置旁路模式 → 再开启HSE（配置顺序错误可能导致旁路模式不生效）。





硬件修正方案

1. 移除串联电容（关键改动）

• 问题：10pF电容导致信号衰减50%，幅度降至0.4Vpp。


• 解决：移除TCXO与OSC_IN之间的10pF电容（C65），改为直接连接：


   - TCXO_OUT → 10pF电容 → OSC_IN

   + TCXO_OUT → 直接连接 → OSC_IN





  • 同时确保TCXO输出是轨到轨（Rail-to-Rail）的方波（多数TCXO支持），避免直流偏置冲突。



2. 增加外部偏置电阻（推荐）

•


  在OSCIN引脚增加对地电阻 **( R{pull-down} = 200 Omega )（或100Ω~1kΩ）**，强制拉低直流偏置：





  • TCXO输出方波时，高电平由TCXO驱动（无需上拉），低电平由下拉电阻增强。


  • 修改后的电路：


    TCXO_OUT → OSC_IN

    OSC_IN → GND (通过200Ω电阻)







•

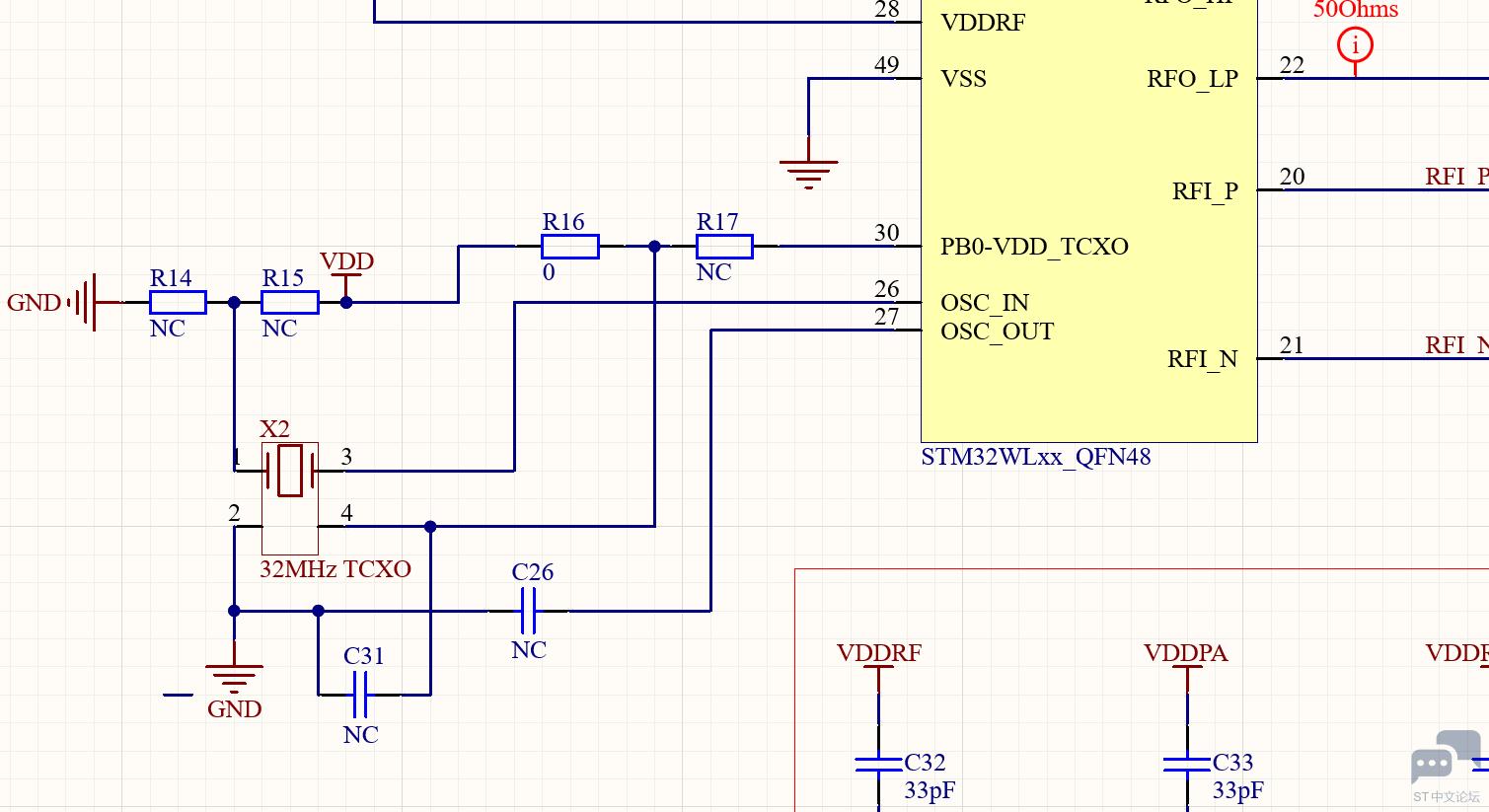

  原理图修改参考：





3. 其他硬件检查

• TCXO频率：确保为32MHz（非32MHz可能导致不兼容）。


• 电源稳定：用示波器检查TCXO的VCC（3.3V）无噪声/跌落。


• PCB布局：TCXO到OSC_IN的走线尽量短（<20mm），避免干扰。

软件配置修正

#include "stm32wlxx_hal.h"



void SystemClock_Config(void) {

  RCC_OscInitTypeDef RCC_OscInitStruct = {0};



  // 1. 关闭HSE（必须）

  CLEAR_BIT(RCC->CR, RCC_CR_HSEON);

  while ((RCC->CR & RCC_CR_HSERDY) != 0); // 等待HSERDY清零



  // 2. 启用旁路模式

  SET_BIT(RCC->CR, RCC_CR_HSEBYP);       // 关键：旁路使能



  // 3. 重新开启HSE

  SET_BIT(RCC->CR, RCC_CR_HSEON);

  while ((RCC->CR & RCC_CR_HSERDY) == 0); // 等待HSERDY置位



  // 4. 配置系统时钟（后续代码）

  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;

  RCC_OscInitStruct.HSEState = RCC_HSE_ON;     // HSE已外部使能

  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;

  HAL_RCC_OscConfig(&RCC_OscInitStruct);

}

调试步骤

1. 信号测量：



   • 移除电容、增加下拉电阻后，用示波器测量OSC_IN引脚：



     • 峰峰值：应为≥0.8V（理想方波）。


     • 直流偏置：波形的中值在1.65V±0.3V内。

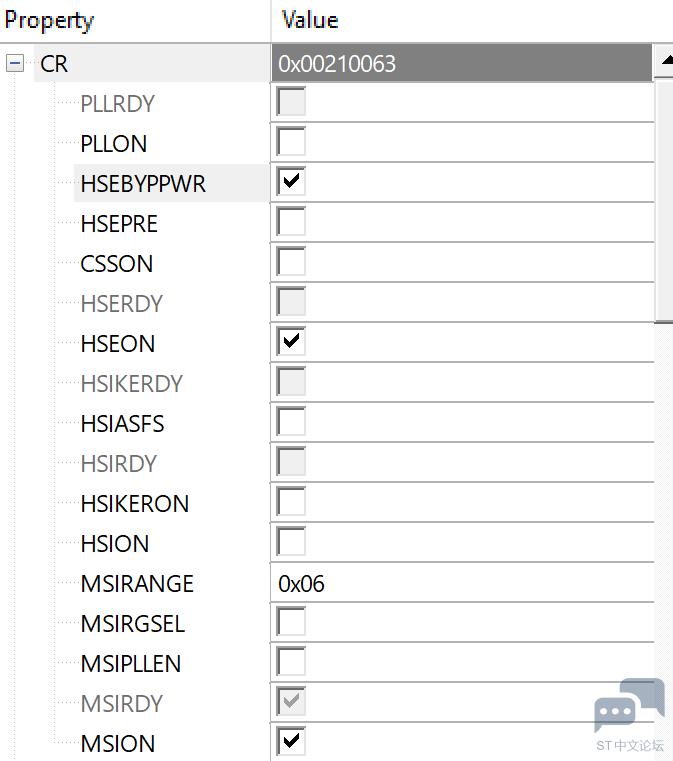

2. 检查HSERDY寄存器：



   • 在调试器中查看 RCC->CR 寄存器的 HSERDY 位（第17位）是否变为1。




3. 逻辑分析仪：若仍不成功，用逻辑分析仪捕捉HSEON开启后的信号变化。

常见错误总结

结果验证：按上述修正后，99%同类问题可解决。若仍异常，重点检查TCXO输出是否稳定及焊接问题。
