可靠性技术系列教材之PCB EMC设计技术

基础知识
一、差模电流和共模电流
关于辐射的一个重要基本观念是“电流导致辐射而非电压”。静态电荷产生静电场恒定电流产生磁场时变电流即产生电场又产生磁场。
在任何电路中都存在共模电流和差模电流。
一般来说差分模式信号携带数据或有用信号信息。共模模式是差分模式的负面效果。

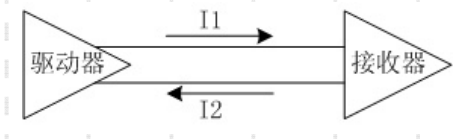

二、差模电流
大小相等方向相位相反。

由于走线的分布电容、电感信号走线阻抗不连续以及信号回流路径流过了意料之外的通路等差模电流会转换成共模电流。

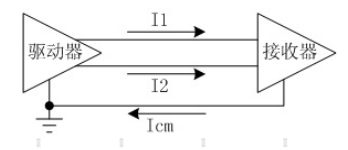

三、共模电流
大小不一定相等方向相位相同。

设备对外的干扰多以共模为主差模干扰也存在但是共模干扰强度常常比差模强度的大几个数量级。
外来的干扰也多以共模干扰为主共模干扰本身一般不会对设备产生危害但是如果共模干扰转变为差模干扰干扰就严重了因为有用信号都是差模干扰。


四、共模电流和差模电流的磁场分布

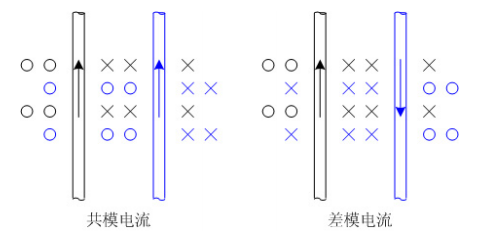

差模电流的磁场主要集中在差模电流构成的回路面积之内而回路面积之外的磁力线会相互抵消而共模电流的磁场在回路面积之外共模电流产生的磁场方向相同磁场强度反而加强。
这个概念非常重要PCB的很多EMC设计都遵循这个规则
