本资料详细介绍了ESD选型，纯正干货，需要的自取。
ESD
（Electro-Sta
tic discharge
）的意思是“
静电释放”
。ESD
是 20
世纪中期以来形 成的以研究静电的产生、危害及静电防护等的学科。因此，国际上习惯将用于静 电防护的器材统称为 ESD
，中文名称为静电阻抗器。
通常，电路中通常采用 TVS(Transient Voltage Suppressor)
二极管，又称为瞬态抑 制二极管，是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间（亚 纳秒级）和相当高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，TVS
能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电 流，把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬 态高压尖峰脉冲的冲击。
什么是 ESD？
众所周知，物体会在与其他物体的接触与摩擦中产生并积累电荷。举个例子，人 类的皮肤经常会在与物体的接触和摩擦中失去电子，从而积累正电荷。当这个积 累了很多正电荷的物体与一个导体距离非常近或接触的时候，电子将会快速从导 体转移到积累正电荷的物体上，这个电子快速转移的过程就是静电释放，英文简 称 ESD
。当你在干燥的天气脱了大衣又去抓金属门把手的时候，我相信你就知道 ESD
是什么了。
一般而言，ESD
可能会高达上千伏特，这会对比较敏感的半导体和集成电路造成 损害。ESD
在集成电路系统中对裸露在外的接口有非常重要的作用，当带有电荷 的物体比如人类靠近或者接触这些接口的时候，ESD
电流会释放在 PCB 上，这很 容易对电路造成损害。

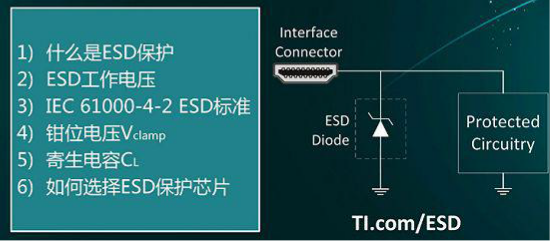

为了防止系统损伤，我们可以在靠近接口的位置放置一个 ESD 保护二极管。当 ESD 静电打上接口时，ESD 保护二极管会将电流引向地，从而起到保护系统的作 用。

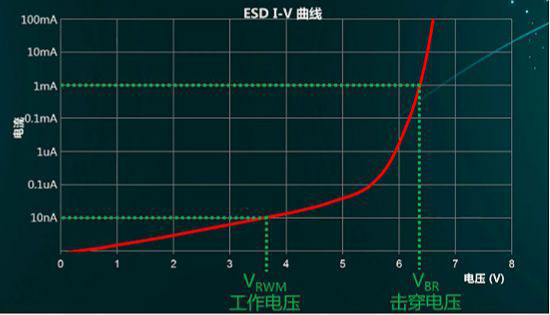

如图所示，在接口信号向系统传输的过程中，ESD 保护二极管应该处于隐形状态， 并且没有电流流过。然而，当一个 ESD 攻击事件发生时，二极管两端的电压超过 一个称为击穿电压的特定阈值，二极管开始导通，并将电流分流到地。
