STM32F103C8T6无法选择外部晶振怎么解决？

在STM32CubeMX中无法选择外部晶振（HSE）的问题通常与配置步骤或硬件设置有关。以下是详细的解决方案：

步骤1：确认芯片型号和CubeMX配置

1.


   检查芯片型号

   在CubeMX的工程设置中，确认选择的型号是STM32F103C8Tx（与你的核心板完全一致）。不同型号的时钟树可能有差异。





2.


   更新CubeMX版本

   如果使用的是旧版本CubeMX，可能存在配置选项缺失的问题。建议升级到最新版本（官网下载）。




步骤2：启用外部晶振（HSE）

1.


   进入RCC配置

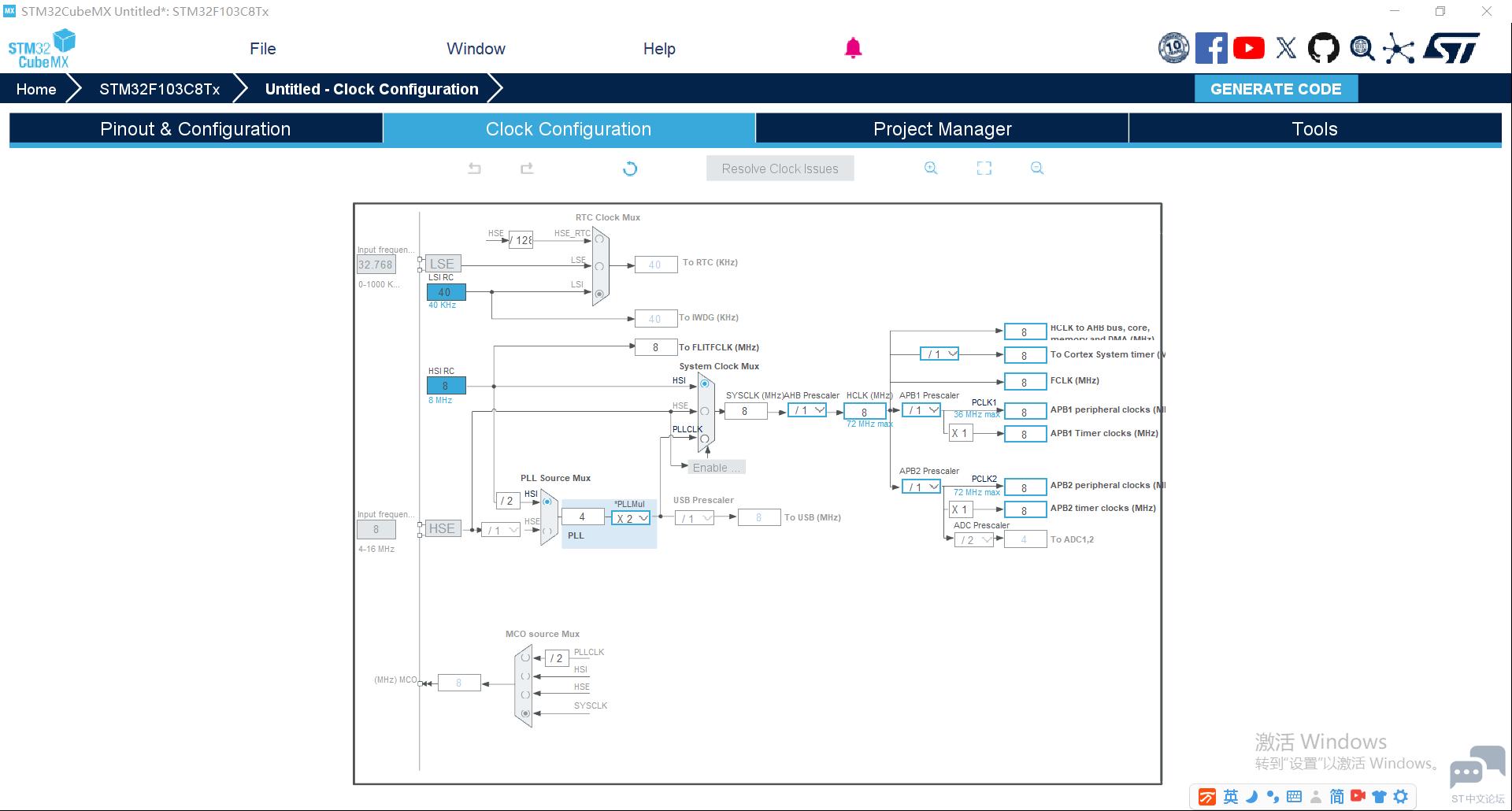

   在CubeMX主界面，找到System Core > RCC，将High Speed Clock (HSE) 设置为 Crystal/Ceramic Resonator（如下图）。







2.


   检查时钟树配置

   点击顶部Clock Configuration标签，确认HSE已启用，并配置为系统时钟源（SYSCLK）。通常步骤：





   • 将HSE的分频/倍频设置正确（例如HSE直接作为PLL输入，再倍频到72MHz）。


   • 最终将PLL输出作为SYSCLK源。







步骤3：检查引脚分配

1.


   确认晶振引脚未被占用

   STM32F103C8T6的HSE默认引脚为：





   • OSC_IN → PD0


   • OSC_OUT → PD1

     在CubeMX的引脚分配图中，检查这两个引脚是否被其他功能（如GPIO、调试接口等）占用。若被占用，需取消其他功能或更换引脚。






2.


   检查核心板原理图

   确保核心板的外部晶振确实连接到PD0和PD1。部分廉价核心板可能未正确连接晶振，或需要手动焊接跳线帽。




步骤4：代码生成与验证

1.


   生成代码并检查

   生成代码后，打开生成的main.c，在SystemClock_Config()函数中，应看到HSE相关的初始化代码，例如：




   RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;

   RCC_OscInitStruct.HSEState = RCC_HSE_ON;





2.


   硬件排查





   • 用示波器测量晶振引脚，确认是否起振（8MHz晶振常见）。


   • 检查晶振负载电容（通常为2×22pF）是否正确焊接。


   • 尝试更换晶振，排除硬件损坏可能。





常见问题补充

•


  Q：CubeMX中HSE选项灰色无法选择？

  A：可能芯片型号选择错误，或当前时钟树配置冲突（如HSI被强制启用）。检查RCC配置和时钟树逻辑。





•


  Q：程序烧录后无法运行？

  A：可能是晶振未起振，导致系统时钟失败。尝试在stm32f1xx_hal_conf.h中启用HSE_BYPASS（仅当使用有源晶振时），或检查硬件连接。




总结

1. 确保CubeMX中正确启用了HSE并配置了时钟树。


2. 检查晶振引脚未被占用且硬件连接正确。


3. 生成代码后验证初始化逻辑，必要时调试硬件。

如果问题仍未解决，建议提供核心板原理图截图和CubeMX配置截图进一步分析。
