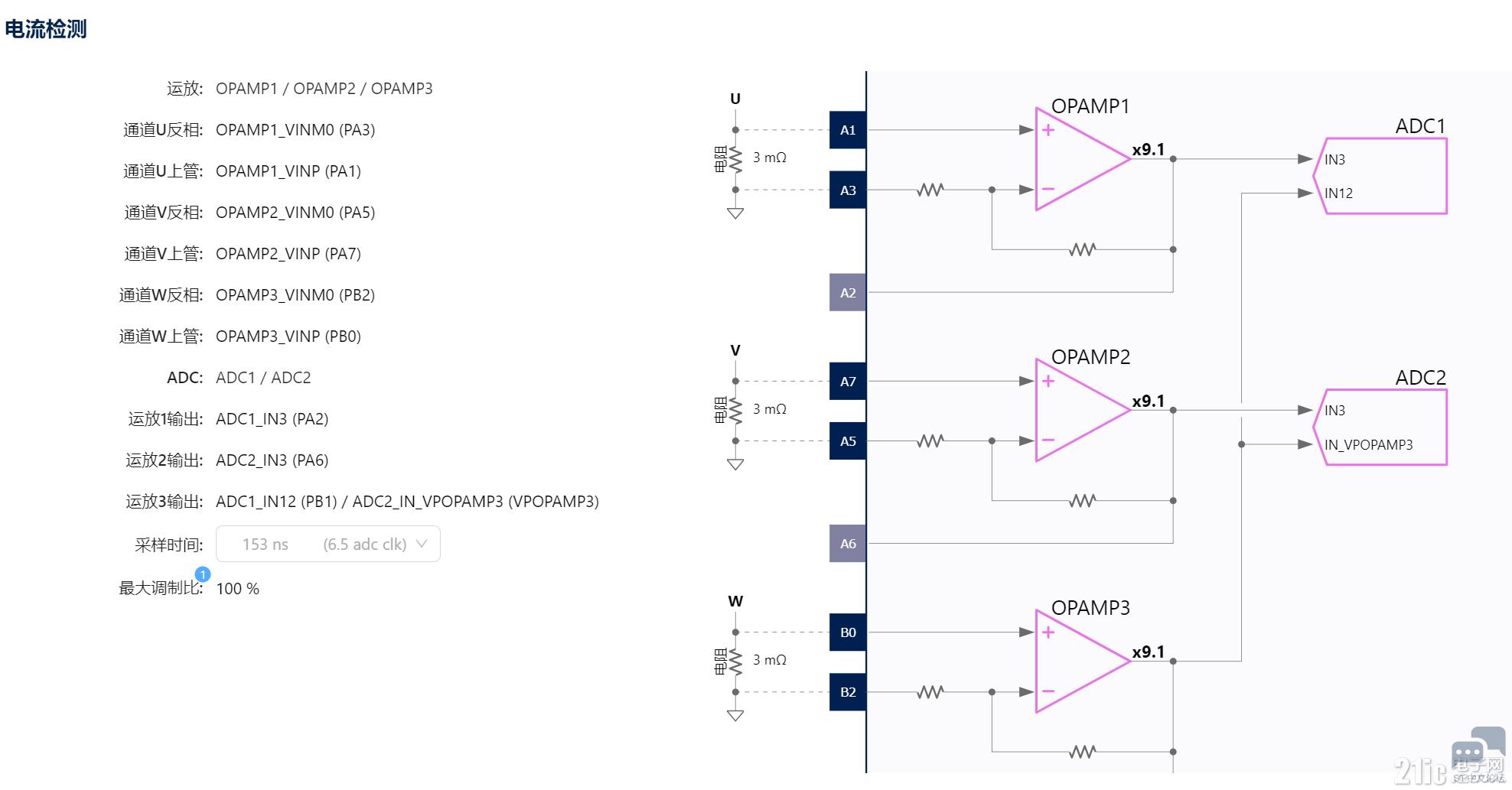

请问STM32G431内部运放1和2输出连接的ADC为什么不是OPAMP？

针对STM32G431内部运放与ADC连接配置的疑问，以下是分步解释和解决方案：

1. OPAMP输出路由的硬件设计限制

• 数据手册中的路由选项：

  STM32G431的每个内部运放（OPAMP1/2/3）的输出可以连接到特定的ADC通道，但这些通道可能分布在不同的ADC模块上。例如：



  • OPAMP1输出可能固定连接到ADC1_IN3（而非OPAMP1专用通道）。


  • OPAMP2输出连接到ADC2_IN3。


  • OPAMP3输出则可能支持多个选项，如ADC1_IN12或ADC2_IN12。




• 原因：硬件设计时可能为了平衡ADC资源负载，允许不同运放分配到不同ADC模块，以实现多路并行采样。

2. ADC模块的并行采样需求

• 电机控制场景：

  在UVW三相电流检测中，通常需要同步采样以计算实时电流矢量。若U/V相分配到ADC1和ADC2的同一通道号（IN3），可简化软件配置；而W相使用ADC1_IN12可能是由于：



  • ADC1的通道3已被其他功能占用（如温度传感器）。


  • 需要更高的采样率时，ADC1的IN12可能支持更短采样时间。



3. Motor Workbench的自动资源分配逻辑

• 工具约束：

  ST Motor Workbench或CubeMX在生成代码时，会根据以下规则自动分配资源：



  1. 优先选择未被占用的ADC通道。


  2. 避免ADC模块冲突（如两个运放输出分配到同一ADC模块的不同通道）。


  3. 优化时序（如选择相邻通道以缩短采样间隔）。




• 示例：

  若OPAMP3的默认路由选项是ADC1_IN12，工具会直接采用该配置，而非强制使用OPAMP3的“专用通道”（可能不存在）。

4. 验证和修改配置的步骤

•


  检查OPAMP路由表：

  查阅STM32G431参考手册的OPAMP章节（如Section 12.3.18），找到类似下表的内容：

































  OPAMP	ADC1通道	ADC2通道	其他路由
  OPAMP1	IN3	-	COMP1输入
  OPAMP2	-	IN3	内部DAC输出
  OPAMP3	IN12	IN12	外部引脚PA1





•


  手动配置路由（如需调整）：

  在CubeMX中，进入OPAMP配置界面，明确指定每个运放的输出目标：





  1. 选择OPAMP3的“ADC1_IN12”而非默认的“OPAMP3_OUT”。


  2. 确保ADC通道未被其他外设（如TIMER触发源）占用。





5. 代码实现建议

• ADC多通道扫描模式：

  配置ADC1和ADC2为多通道扫描模式，分别读取IN3和IN12的值。示例代码片段：


   // ADC1配置（U和W相）

   hadc1.Init.ScanConvMode = ADC_SCAN_ENABLE;

   hadc1.Init.NbrOfConversion = 2;

   hadc1.Config.Channel = ADC_CHANNEL_3 | ADC_CHANNEL_12;

   // ADC2配置（V相）

   hadc2.Init.ScanConvMode = ADC_SCAN_ENABLE;

   hadc2.Init.NbrOfConversion = 1;

   hadc2.Config.Channel = ADC_CHANNEL_3;



• 同步采样触发：

  使用TIMER的TRGO信号同时触发ADC1和ADC2，确保三相电流同步采样：


   HAL_ADC_Start(&hadc1);

   HAL_ADC_Start(&hadc2);

   HAL_TIM_Base_Start(&htim1); // TIM1 TRGO触发ADC

6. 常见问题排查

• 现象：W相数据异常。

  可能原因：ADC1_IN12的输入阻抗不匹配（需检查外部RC滤波电路是否与IN3一致）。


• 对策：在运放输出端添加缓冲电路或调整ADC采样时间（hadc.Init.SamplingTime）。

结论

U/V/W三相运放输出连接到不同ADC通道是由于硬件资源限制和工具自动优化所致，并非设计错误。通过合理配置ADC多通道扫描和同步触发，可确保三相电流采样的准确性和实时性。建议始终以数据手册的路由表为最终依据，而非依赖工具的默认配置。
