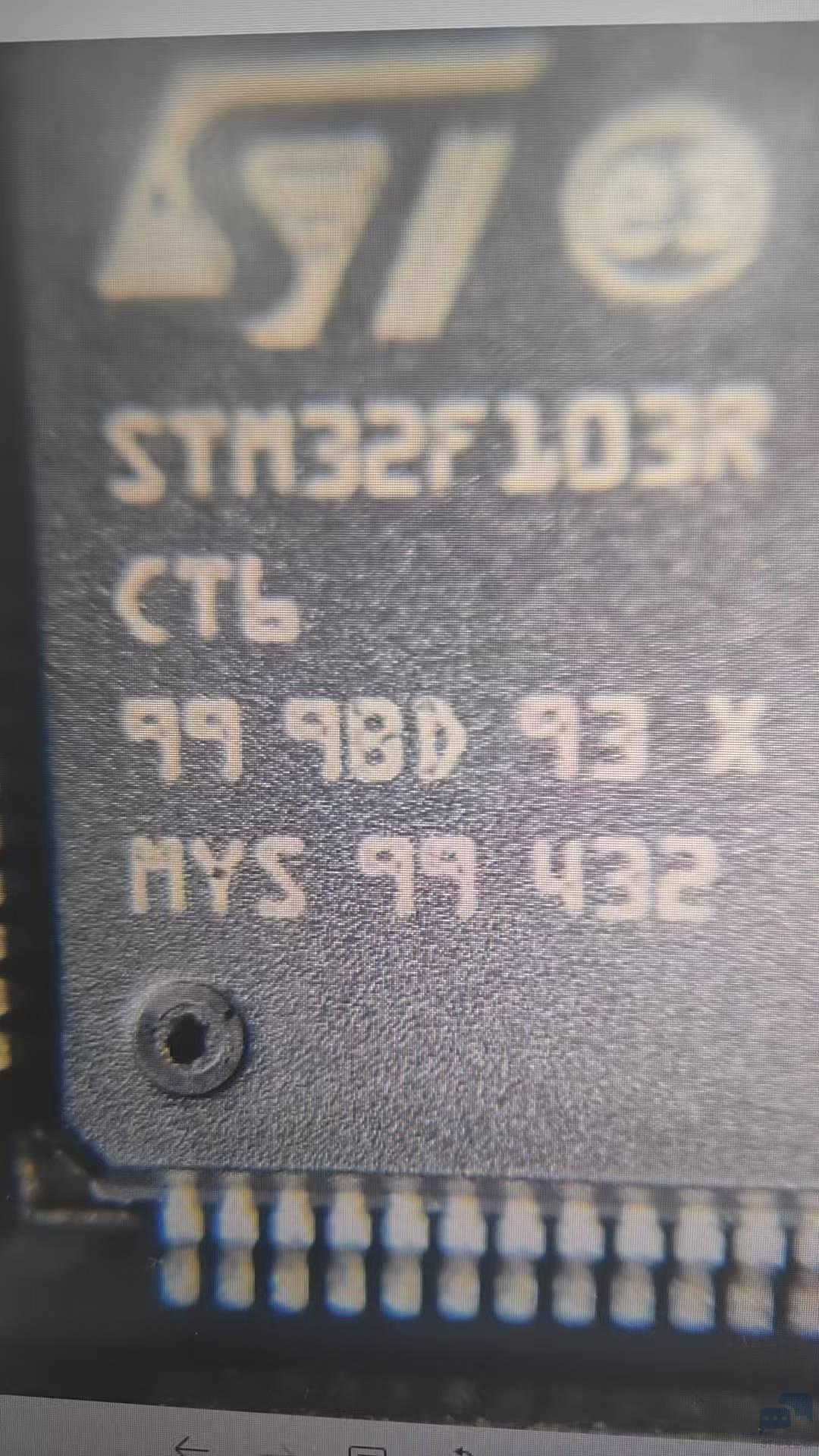

STM32F103RCT6定位孔镂空会影响使用吗？

STM32F103RCT6 的定位孔镂空是否影响使用，主要取决于以下几个因素：

1. 定位孔的作用与位置

• 机械固定：若定位孔仅用于固定PCB，且镂空区域在芯片本体之外（如芯片四周的安装孔），通常不会直接影响芯片功能。


• 芯片下方镂空：如果镂空区域位于芯片正下方（如PCB的安装孔穿过芯片封装投影区域），可能导致以下问题：



  • 机械应力：安装螺丝时可能导致PCB局部变形，影响芯片焊接或周边元件。


  • 散热受阻：镂空可能切断芯片与PCB之间的散热路径，导致温度升高（对高功耗场景影响更大）。



2. 电气影响

• 走线切割：若定位孔镂空区域周围有电源、地线或信号线经过，可能导致断路或阻抗不连续，影响信号完整性。


• 地平面破坏：大面积镂空可能分割PCB的地平面，导致EMI（电磁干扰）问题，尤其是高频信号（如USB、时钟线）可能受干扰。

3. PCB结构强度

• 镂空过多或靠近板边可能导致PCB脆弱，在振动或外力下易断裂，进而导致芯片或元件脱焊。

建议解决方案

1. 检查PCB设计：



   • 使用EDA工具（如Altium、KiCad）运行DRC（设计规则检查），确认镂空区域是否切断走线或过孔。


   • 确保定位孔与芯片封装保持安全距离（通常≥2mm），避免机械应力影响芯片。




2. 优化地平面：



   • 若定位孔必须镂空，避免在周围大面积挖空，保留连续的地平面（可通过调整铺铜规则实现）。




3. 加强散热：



   • 若芯片下方镂空导致散热不足，可增加顶层/底层散热焊盘或通过过孔将热量传导到其他层。




4. 结构加固：



   • 在镂空区域周围添加加强筋或保留部分材料，提升PCB机械强度。



结论

• 无影响场景：定位孔远离芯片、无关键走线、地平面完整 → 可安全镂空。


• 有风险场景：镂空区域靠近芯片、切断走线或破坏地平面 → 需优化设计。

建议结合具体PCB布局文件分析，优先确保电气和机械可靠性。
