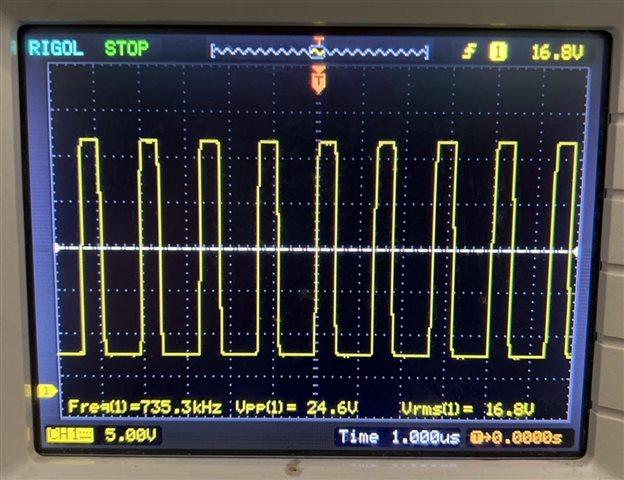

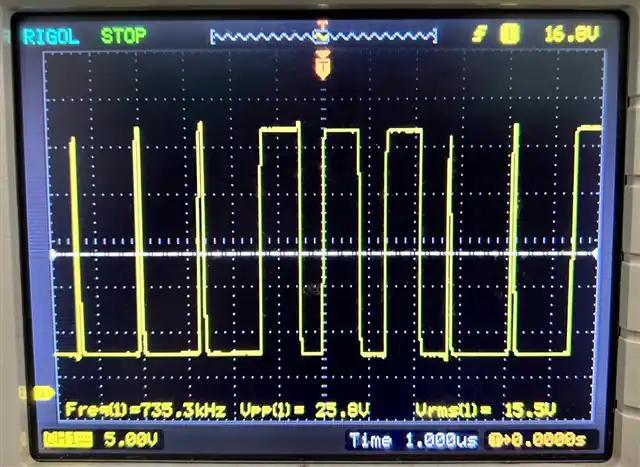

针对LTC3886的OUT0 PWM波形占空比不稳定问题，以下是逐步排查与解决方案：
1. 检查反馈环路稳定性
补偿网络调整
- 对比OUT0和OUT1的反馈网络（如COMP引脚连接的RC补偿电路），确保两者的电阻、电容值符合设计要求。
- 若OUT0的补偿电容过小或电阻值偏差，可能导致环路震荡。尝试增大补偿电容（如从100pF增加到220pF）或调整电阻值以减缓响应速度。
反馈信号干扰
- 用示波器观察FB0引脚波形，确认反馈电压是否稳定。若存在高频噪声，可能是布局问题，需在反馈节点增加滤波电容（如10nF贴片电容就近接地）。
2. 验证布局与接地
功率回路布局
- 检查OUT0的MOSFET、电感和输入/输出电容的布局是否紧凑，确保高频电流环路面积最小化。若OUT0的走线比OUT1长，可能引入寄生电感，导致电压尖峰和振荡。
- 确认功率地（PGND）与信号地（SGND）单点连接，避免地弹干扰。
驱动路径对称性
- 确保OUT0的栅极驱动路径（TG/BG引脚到MOSFET）与OUT1的长度和阻抗匹配。过长或不对称的走线会导致驱动信号延迟不一致，引发占空比抖动。
3. 元件参数与焊接检查
关键元件参数
- 检查OUT0的MOSFET栅极电阻（R_GATE）是否与设计一致。过大的栅极电阻会延长开关时间，导致死区时间异常，进而影响占空比。
- 确认输出电感值是否匹配。若电感饱和电流不足，可能导致电流波动反馈至控制环路。
焊接与元件故障
- 使用万用表检测OUT0的反馈电阻、电流检测电阻（如RSENSE）是否虚焊或阻值漂移。
- 交换OUT0和OUT1的MOSFET，观察问题是否转移，以排除器件故障。
4. 配置寄存器与相位设置
相位同步与交错控制
- 通过I2C接口检查OUT0和OUT1的相位设置（如PHASEx寄存器）。若两路相位未正确交错（如设置为同相位），可能导致输入电流纹波叠加，引发环路不稳定。
- 将OUT0和OUT1的相位设置为180°交错（典型配置），以减少输入电容的应力。
电流限与保护阈值
- 确认OUT0的电流限制（IOUT_MAX）设置是否合理。过低的限流值可能导致频繁触发保护，导致占空比跳变。
- 禁用OUT0的故障响应（如FAULTx寄存器），临时测试是否由保护机制误触发引起。
5. 电源与去耦优化
输入去耦电容
- 在VIN引脚就近添加低ESR陶瓷电容（如10μF X7R）和bulk电容（如47μF电解电容），确保输入电压纹波不影响PWM控制。
偏置电源滤波
- 检查VCC引脚电压是否稳定，增加1μF陶瓷电容滤波，避免芯片内部逻辑供电噪声导致控制信号异常。
6. 热管理
- 温度监测
- 使用热成像仪或测温枪检查OUT0的MOSFET和电感温度。过热可能导致元件参数漂移（如RDS_ON升高），触发温度补偿或导致环路失稳。
- 加强散热措施（如添加散热片或优化风道）。
7. 信号探测与调试建议
关键节点波形捕捉
- 使用带宽足够的示波器（>100MHz），在以下节点捕获波形：
- TG0/BG0驱动信号（观察上升/下降沿是否过冲或振荡）
- SW0节点电压（检查振铃现象）
- ISENSE0引脚波形（确认电流采样是否正常）
环路响应测试
- 注入频率扫描信号（通过网络分析仪或DIY注入电路），测量OUT0环路的增益相位裕度，确保其大于45°且增益裕度>6dB。
总结
若以上步骤仍无法解决问题，建议：
- 对比DC2155A开发板的OUT0配置（寄存器、元件值、布局），逐一排除差异。
- 联系Linear Tech技术支持，提供原理图、布局文件及关键波形，申请深度调试支持。
- 在极端情况下，考虑更换LTC3886芯片，排除硅片本身缺陷的可能性。
通过系统性排查，应能定位到根本原因并稳定OUT0的PWM输出。
