DC-DC控制器芯片内部如何实现PWM控制?
DC-DC控制器
PWM
今天这篇文章对
PWM控制功能进行
仿真
。

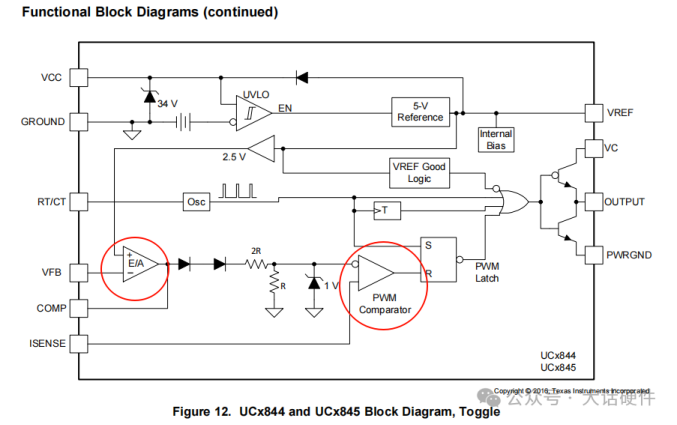

根据框图,器件内部主要是误差放大器和高速比较器。
实现思路如下:模拟一个输出电压,纹波变化频率和内部斜坡频率一样,通过采样输出电压和斜波电压进行比较来控制
PWM的占空比。
(

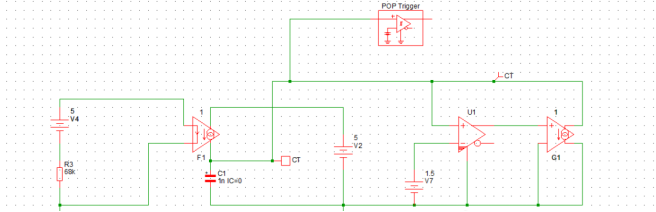

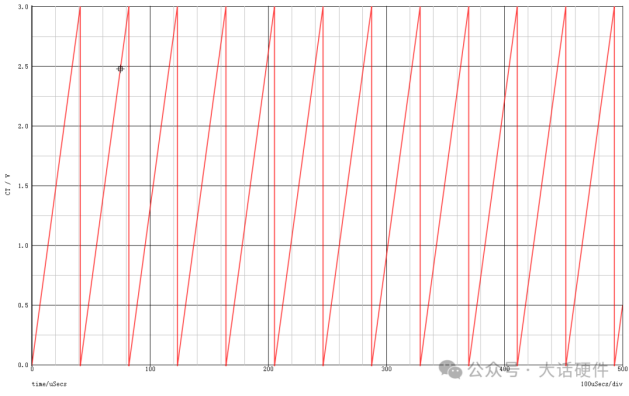

1)使用恒流源对电容充电,实现斜坡信号
(

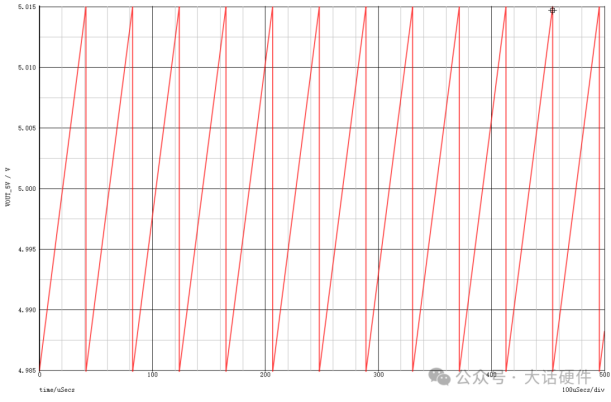

2)模拟输出电压同频的纹波信号,输出电压纹波在4.985V~5.015V

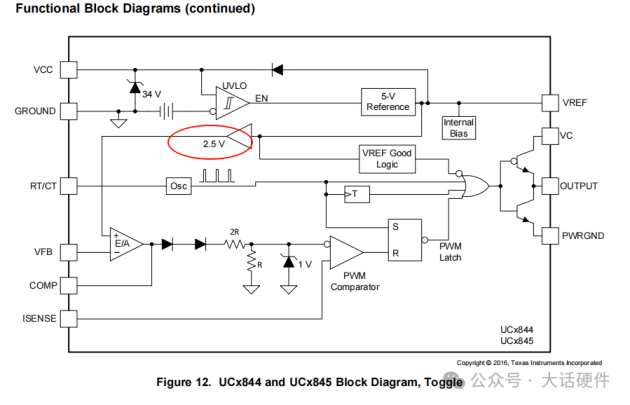

由于内部参考电压为
2.5V,需要将5V的输出进行分压和2.5V的基准电压波比较
纯分享贴,有需要可以直接下载附件获取完整资料!
(如果内容有帮助可以关注、点赞、评论支持一下哦~)
