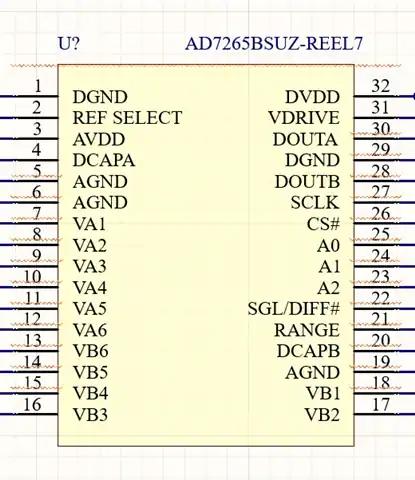

AD7265的VB的引脚映射的顺序与数据手册的并不一致是怎么回事？

针对AD7265的VB引脚顺序差异问题，以下是逐步分析和解决方案：

1.


   确认封装类型





   • 首先检查数据手册和参考设计是否使用同一封装（如SOIC、LFCSP等）。不同封装的引脚排列可能不同。例如，LFCSP封装的引脚可能按顺时针排列，而SOIC按逆时针排列。






2.


   核对视图方向





   • 数据手册中的引脚图通常为顶视图（从芯片正面看），而PCB布局可能是底视图（焊接面）。若参考设计未做镜像处理，会导致物理引脚顺序相反。使用软件（如Altium）时，确认封装视图方向是否正确。






3.


   查阅最新数据手册





   • 确认数据手册版本是否为最新。旧版可能存在错误，厂商可能已发布勘误表。前往ADI官网下载最新文档，对比VB引脚定义是否有更新。






4.


   验证参考设计来源





   • 官方评估板（如EVAL-AD7265）的设计通常严格遵循数据手册。若参考设计来自第三方，可能存在设计错误。建议优先参考ADI提供的原理图和布局文件。






5.


   检查信号重映射配置





   • AD7265是否支持引脚功能重配置？查阅控制寄存器部分，确认是否存在可编程选项改变输出顺序。若无，则物理引脚顺序应固定，需以数据手册为准。






6.


   实际测量验证





   • 若条件允许，使用万用表或示波器测量参考设计板的VB引脚连接。例如，施加已知电压到VB1，观察ADC输出结果对应的引脚是否与数据手册一致，以确认是否存在实际倒序。





示例分析：

假设数据手册中AD7265（SOIC-28封装）的VB1-VB6引脚定义为12-17脚，而参考设计将其连接到12-18脚（可能包含NC引脚），则可能存在编号误解。需确认数据手册中18脚是否为NC（未连接）或其他功能，避免误用。

结论与建议：

• 以数据手册为准：硬件设计应严格遵循芯片厂商提供的数据手册，确保电气连接正确。


• 修正参考设计：若参考设计存在错误，需按数据手册调整VB引脚顺序，避免ADC通道错位导致采样异常。


• 联系技术支持：若问题仍未解决，联系ADI技术支持团队，提供具体型号、封装和手册版本，获取官方确认。

通过以上步骤，可有效排查引脚映射不一致的原因，确保设计可靠性。
