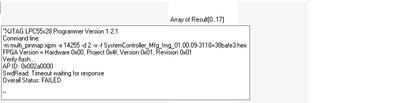

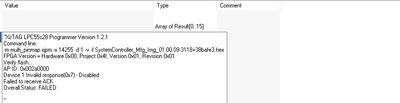

SwdRead等待response_“LPC55s28” 超时了怎么解决？

针对 LPC55S28 在使用 SWD 接口锁定过程中出现的 "SwdRead等待response超时" 问题，以下是逐步排查和解决方案：

1. 检查硬件连接

•


  SWD 接口信号质量

  SWD 接口对信号完整性敏感，需确保以下硬件问题已排除：





  • 使用短且屏蔽的线缆连接调试器（如 J-Link、CMSIS-DAP）。


  • 检查 SWDIO 和 SWCLK 是否接触不良，尝试重新插拔或更换线缆。


  • 确认 RESET 引脚连接正确，推荐在复位引脚增加 10kΩ 上拉电阻，避免复位信号不稳定。


  • 检查目标板电源是否稳定（建议用示波器观察电压纹波）。






•


  地线连接

  确保调试器与目标板共地，避免因电势差导致通信失败。




2. 确认 ISP 模式进入正确

•


  ISP 进入引脚配置

  LPC55S28 进入 ISP 模式需在复位时拉低特定引脚（如 PIO0_1 或 PIO0_3，具体取决于 CMPA 配置）。





  • 使用跳线或按钮确保复位时引脚电平正确。


  • 尝试手动复位后立即发送 ISP 命令（如通过 UART 发送 ? 字符）。






•


  ISP 通信接口选择

  如果通过 UART 进入 ISP 模式，检查波特率是否匹配（默认 115200）且串口驱动正常。




3. 验证 CMPA/CFPA 配置

•


  检查 CMPA 中的调试访问权限

  CMPA 的 SECURITY_CFG 字段可能禁用了 SWD 接口：




   // 示例 CMPA 配置（需允许调试）

   SECURITY_CFG.DBGEN = 1;  // 启用调试

   SECURITY_CFG.SWD_ENABLE = 1; // 允许 SWD 访问




  如果已错误禁用了 SWD，需通过 ISP 重新编程 CMPA，或使用 NXP BLHOST 工具 擦除安全配置。





•


  检查 CFPA 中的 Flash 保护设置

  CFPA 可能配置了 Flash 扇区保护，导致无法通过 SWD 访问：




   // 确保未启用全局 Flash 保护

   FLASH_CFG.FLASH_PROTECT = 0;




4. 调试器配置与工具更新

•


  降低 SWD 时钟频率

  在调试工具（如 J-Link Commander）中降低时钟频率至 100 kHz，避免高速通信导致信号失真：




   J-Link> Speed 100





•


  更新工具链和固件





  • 更新调试器固件（如 J-Link 最新固件）。


  • 使用最新版本的 MCUXpresso IDE 或 LPCScrypt 工具。





5. 恢复出厂安全配置

•


  擦除 CMPA/CFPA

  如果误配置导致 MCU 锁定，可通过 ISP 模式擦除安全配置：




   # 使用 NXP 的 blhost 工具

   blhost -p COMx -j -- erase-memory 0x9DE00 0x1000  # 擦除 CMPA

   blhost -p COMx -j -- erase-memory 0x9D000 0x1000  # 擦除 CFPA





•


  强制进入 ISP 模式

  如果 SWD 完全锁定，可通过以下步骤强制进入 ISP：





  1. 断开电源，拉低 PIO0_1 或 PIO0_3。


  2. 上电并保持引脚拉低至少 50ms。


  3. 使用 UART 或 USB 执行 ISP 命令。





6. 检查电源和复位电路

• 电源噪声

  在 MCU 的 VDD 和 VSS 引脚附近增加 100nF 去耦电容。


• 复位脉冲宽度

  确保复位脉冲宽度 > 20μs，避免 MCU 复位不完全。

7. 其他可能性

• 熔丝位烧录错误

  如果误烧录了 NXP 出厂熔丝位（如 ISP_DIS），需联系 NXP 技术支持。


• 芯片损坏

  如果所有方法无效，可能是硬件损坏，尝试更换 MCU。

总结步骤

1. 检查硬件连接和电源。


2. 通过 UART 或 ISP 重新配置 CMPA/CFPA。


3. 使用 BLHOST 或擦除命令恢复默认安全配置。


4. 更新工具链并降低 SWD 速率。

如果问题仍然存在，建议参考 NXP 应用笔记 AN12283（LPC55Sxx 安全启动指南）或联系 NXP 技术支持。
