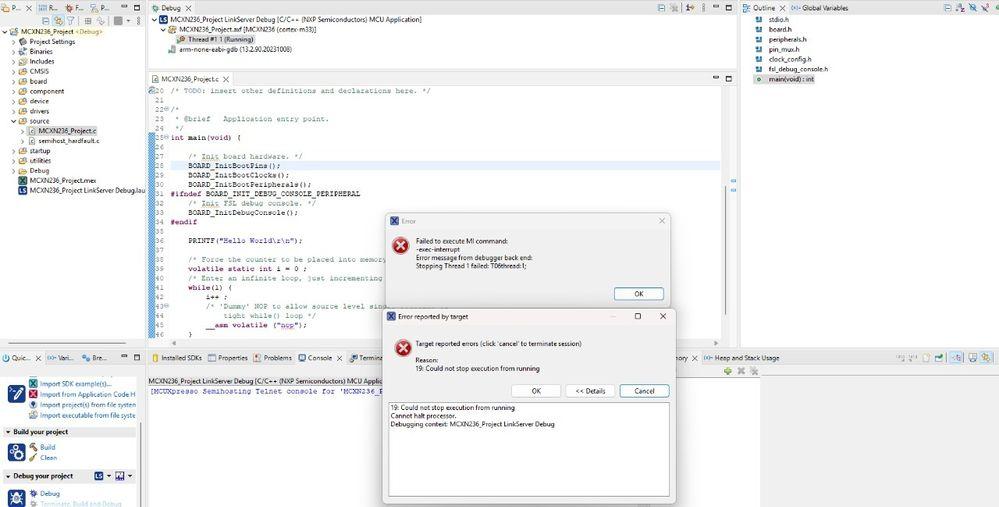

FRDM-MCXN236使用irtc示例代码演示RTC，在配置使用外部32.768Khz OSC时出现问题怎么解决？

针对 FRDM-MCXN236 使用外部 32.768kHz OSC 配置 RTC 的问题，以下是逐步解决方案：

1. 硬件检查

•


  晶振连接

  确认外部 32.768kHz 晶振正确连接到开发板的 XTAL0/XTAL1 引脚（具体引脚参考原理图），并检查焊接/接触是否良好。





•


  负载电容

  晶振两端需并联负载电容（通常 12~22pF），若开发板未集成，需手动添加。电容值需根据晶振规格调整。





•


  示波器检测

  使用示波器测量晶振引脚，确认是否有 32.768kHz 正弦波信号。若无信号，可能是晶振损坏或电路设计问题。




2. 软件配置

•


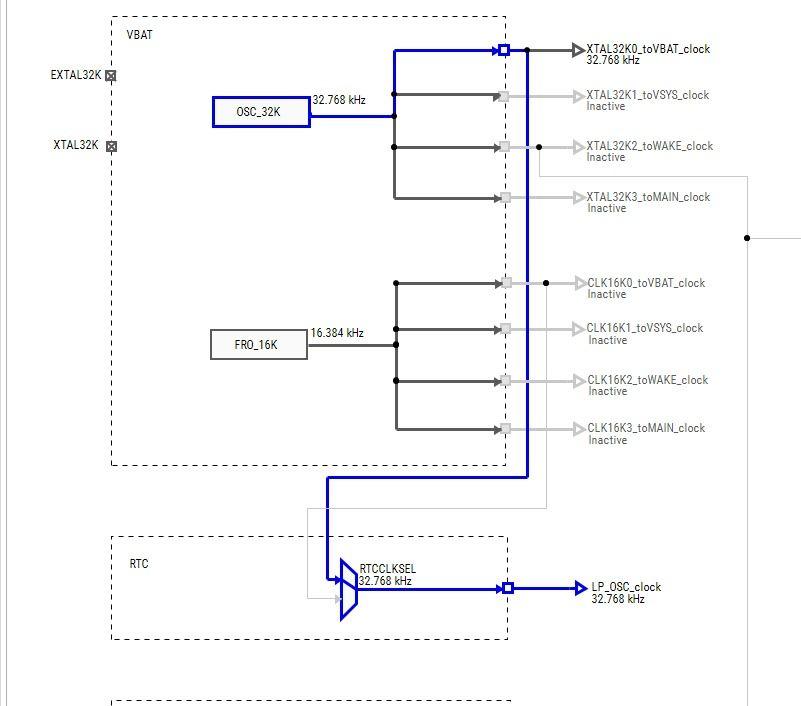

  时钟源选择

  在代码中明确配置 RTC 使用外部时钟源。示例代码片段如下：




  // 启用外部低速振荡器 (LPO)

  CLOCK_EnableClock(kCLOCK_Osc32k);

  CLOCK_SetRtcClockSource(RTC_CLOCK_SOURCE_LPO); // 选择 LPO 作为 RTC 时钟




  确保无其他代码覆盖此配置（如错误选择内部时钟）。





•


  初始化顺序

  确保在初始化 RTC 前完成时钟配置：




  void RTC_Init() {

    // 1. 配置时钟源

    CLOCK_EnableClock(kCLOCK_Rtc);      // 使能 RTC 时钟

    CLOCK_SetRtcClockSource(RTC_CLOCK_SOURCE_LPO);



    // 2. 初始化 RTC

    rtc_config_t rtcConfig;

    RTC_GetDefaultConfig(&rtcConfig);

    RTC_Init(RTC, &rtcConfig);

  }





•


  等待时钟稳定

  添加延时或状态检查，确保外部晶振起振：




  while (!(CLOCK_GetStatusFlags() & kCLOCK_Osc32kReady)) {

    // 等待外部 32kHz 时钟就绪

  }




3. 电源与低功耗模式

•


  电源噪声

  检查开发板供电是否稳定，避免电压波动导致晶振停振。必要时在电源引脚添加滤波电容。





•


  低功耗模式

  若系统进入低功耗模式（如睡眠模式），需确认 RTC 时钟源在低功耗下仍有效。部分 MCU 需特殊配置以保持外部晶振工作。




4. 寄存器级调试

•


  检查时钟寄存器

  通过调试器读取以下寄存器，确认配置生效：





  • RTC_CR：确认时钟源选择位（如 RTC_CR[SCS]）设置为外部时钟。


  • CLOCK_SYSCON_RTCOSCCTRL：验证外部时钟使能位。






•


  驱动能力调整

  某些 MCU 需配置晶振驱动强度，例如：




  SYSCON->OSC32KCTRL |= SYSCON_OSC32KCTRL_ENABLE_MASK | SYSCON_OSC32KCTRL_DRIVE_LEVEL(2);




5. 替代测试

• 使用内部时钟

  临时改用内部 RTC 时钟（如内部 32kHz RC 振荡器），验证代码基本功能是否正常：


  CLOCK_SetRtcClockSource(RTC_CLOCK_SOURCE_INTERNAL_RC);




  若内部时钟工作正常，则问题集中在外部晶振电路或配置。

6. 参考资源

•


  查看勘误表

  查阅 MCXN236 芯片勘误表，确认是否存在已知的 RTC 外部时钟问题及解决方法。





•


  官方示例对比

  对比 SDK 中的 driver_examples/rtc 示例代码，确认是否有遗漏的关键配置步骤。




总结：90% 的问题源于硬件（晶振未起振）或软件配置错误（时钟源未正确选择）。优先通过示波器确认晶振信号，再逐步检查代码配置与寄存器状态。
